Изобретение относится к устройствам для перегрузки изделий и может быть использовано в машиностроительной отрасли народного хозяйства.

Известно устройство для перегрузки изделий, содержащее накопитель, размещенный под ним поворотный от привода дисковый питатель со сквозными аксиальными отверстиями, равномерно распределенными по окружности, количество и расположение которых соответствует разгрузочным позициям, дисковый отсекатель с аксиальными отверстиями, установленный с возмож ность о поворота относительно питателя и кинематически связанный с ним, и приемные лотки, размещенные под отсекателем (1) .

Недостатком известного устройства является сложность конструкции.

Цель изобретения — упрощение конструкции.

Цель достигается тем, что в устройстве для перегрузки изделий, содержащем накопитель, размещенный под ним поворотный от привода дисковый питатель со сквозными аксиальными отверстиями, равномерно распределенными по окружности, количество и расположение которых соответствует разгрузочным позициям, дисковый отсекатель с аксиальными отверстиями, установленный с возможностью поворота относительно питателя и кинематически связанный с ним, и приемные лотки, размещенные под отсекателем, кинематическая связь питателя и. отсекателя представляет собой согласующий редуктор.

Кроме того, в отсекателе выполнены два диаметрально расположенных отверстия и передаточное отношение редуктора равно двум.

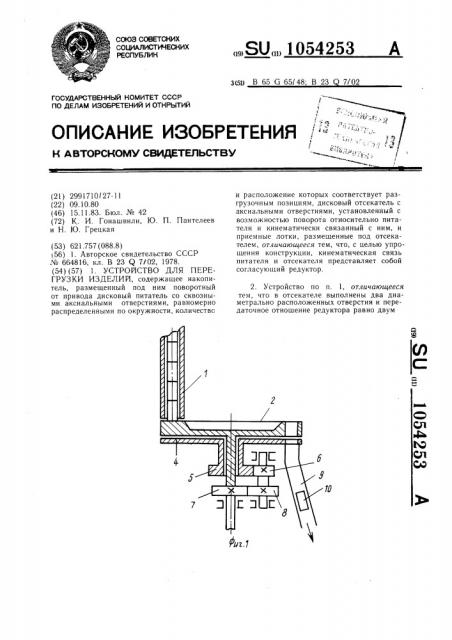

На фиг. 1 изображено устройство, обгций вид; »а фиг. 2 — то же, вид сверху.

Устройство содержит неподвижный накопитель 1, дисковый питатель 2 со сквозными аксиальными равномерно расположенными по окружности отверстиями 3, дисковый отсекатель 4, связанный кинематически с питателем посредством согласующего редуктора, включающего зубчатые передачи 5-6 и 7-8 и приемные лотки

9 для направления деталей 10 на рабочую позицию.

10 Питатель 2 и отсекатель 4 расположены соосно. При этом передаточное отношение редуктора равно двум, а в отсекателе выполнены два диаметрально расположенных отверстия.

Совпадение отверстий в питателе 2 и отсекателе 4 будет происходить при повороте отсекателя 4 на угол †„ †вЂ, где п — коли360 чество отверстий в питателе.

Работа устройства происходит следующим образом.

При вращении питателя 2 нижняя деталь, находящаяся в накопителе скользит по поверхности питателя до тех пор, пока не попадает в его отверстия. При этом детали 10, заполняющие накопитель под действием своего веса переместятся вниз на величину одной детали. Далее питатель 2 транспортирует деталь 10 по окружности до совпадения отверстия в питателе 2 с отверстием в отсекателе 4. При совпадении отверстий деталь проходит в приемный лоток 9.

Дозировка деталей 10, направляемых в приемные лотки 9, зависит от высоты питателя 2. Если высота питателя 2 равна высоте одной детали, то устройство распределяет детали на позиции по одной штуке.

При необходимости увеличить дозировку, следует увеличить высоту питателя 2 на величину высоты этих деталей.

Предлагаемое устройство обладает простотой конструкции по сравнению с известными устройствами аналогичного типа.
