Способ ведения доменной плавки

Способ ведения доменной плавки

Иллюстрации

Показать все

Реферат



Изобретение относится к черной металлургии и может быть использовано в доменнойплавке с применением природного газа и кислорода, вводимых в технологическое дутье. Цель изобретения - снижение расхода кокса и увеличение производительности. Технологический кислород и природный газ перед вводом в дутье смешиваются перед подачей в фурмы в соотношении О,7...1,4 по объему и вводятся в горячее дутье через фурму. Снижение расхода кокса и повышение производительности достигается полным сгоранием природного газа-в фурменной зоне. 1 з.п. ф-лы.

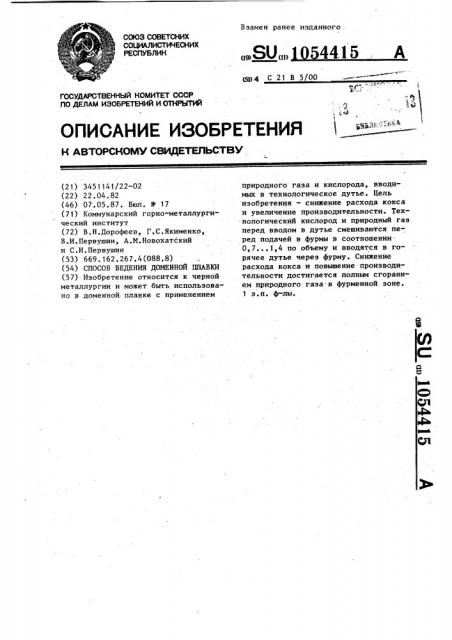

Взамен ранее изданного

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

09) (И) (g) 4 С 21 В 5(00

44.15 А

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3451141/22-02 (22) 22.04.82 (46) 07.05.87. Бюл. 9 17 (71) Коммунарский горно-металлургический институт (72) В.Н.Дорофеев, Г.С.Якименко, В.И.Первушин, А.M.Íîâoõàòñêèé и С.И.Первушин (53) 669.162.267.4(088.8) (54) СПОСОБ ВЕДЕНИЯ ДОМЕННОЙ ПЛАВКИ (57) Изобретение относится к черной металлургии и может быть использовано в доменной-плавке с применением природного газа и кислорода, вводимых в технологическое дутье. Цель изобретения — снижение расхода кокса и увеличение производительности. Технологический кислород и природный газ перед вводом в дутье смешиваются перед подачей в фурмы в соотношении.

0,7...1 4 по объему и вводятся в горячее дутье через фурму. Снижение расхода кокса и повышение производительности достигается полным сгоранием природного газа в фурменной зоне.

1 з.п. ф-лы.

Составитель Н.Дунаев

Редактор П.Горькова Техред M.Õîäàíè÷ Корректор H.Король

Тираж 550 Подписное

ВНИИЛИ Государственного комитета СССР пб делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 1813/1

Производственно-полиграфическое предприятие, г.ужгород, ул.Проектная, 4

Ф! 105

Изобретение относится к черной металлургии, в частности, к доменной плавке с добавками природного газа и кислорода в дутье.

Цель изобретения — снижение расхода кокса и увеличение производительности путем обеспечения полного перемешивания и сгорания природного газа в потоке дутья.

Пример. На доменной печи объо емом 3000 мз при нагреве дутья 1200 С через газоподводящие трубки в воздушную полость фурм подают смесь природного газа и кислорода в соотношении 0,7 по объему. Общие расходы природного газа и кислорода составляют при этом соответственно 300 и

450 м /мин.

После выхода печи на устойчивый режим работы продолжают увеличение обогащения дутья кислородом и расхода природного газа, доведя соотношение природного газа и кислорода до 1 4.

Суммарные расходы природного газа и кислорода при этом составляют соответственно 670 и 950 м /мин.

За счет оптимального соотношения кислорода и природного газа в газокислородной смеси улучшилось использование природного газа, что дало снижение расхода кокса на 3,0-3 5Х и увеличение производительности на 3,54415 2

3,87.. При использовании смеси с соотношением природного газа к кислороду менее 0,7 наблюдались нарушения нормального схода шихтовых материалов вследствие черезмерного увеличения температуры горения, а при превышении соотношения 1,4 увеличивался расход кокса и снижалась производительность печи на 0,5-0,8Х вследствие неполного

10 сгорания природного газа.

Использование изобретения позволяет повысить производительность и снизить расход кокса за счет более

15 полного сгорания природного газа в фурменной зоне. формула изобретения

20 Способ ведения доменной плавки, включающий смешение природного газа и кислорода с последующим вводом газокислородной смеси через фурмы в поток горячего дутья, о т л и ч а ю— шийся тем, что, с целью снижения расхода кокса и увеличения производительности путем обеспечения полного перемешивания и сгорания природного газа в потоке дутья, соотношение при30 родного газа и кисл1зрода в газокислородной смеси поддерживают в пределах 0,7...1,4 по объему.
