Противогидроударный обратный клапан

Противогидроударный обратный клапан

Иллюстрации

Показать все

Реферат



ПРОТИВОГИДРОУДАРНЫЙ ОБРАТНЫЙ КЛАПАН, в корпусе которого установлены седпо и поворотный затвор с закрепленным на его валу тормозным устройством, отлич. ающийся тем, ЧТО, с цепью повышения эффективности функционирования, он CHa6Kek аиском, закрепленным на валу затвора и ва&имо. цействукниим с сецпом, причем в циске выполнено сквозное отверстие, перек|%1ваемое затвором. сл с сл 4 О5 ОС

„„SU„„. 1054618

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК с

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н. АВТОРСКОМУ. СВИДЕТЕЛЬСТВУ

П

f0

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2 1) 3428476/25-08 (2 2) 19. 02. 82 (46) 15.11.83. Бюп. М 42 (72) В. И. Корненко и А. Н, Рожков (71) Украинский южный госуцарственный проектно-изыскательский институт "Укрюжгипровоцхоз" . (53) 621.646 (088.8) (56) 1. Авторское свицетепьство СССР

N 612099, кп. F 16 1» 15/02, 1974.

3(5g 16 К 15/03// F 16 I» 55/04 (54) (57) ПРОТИВОГИДРОУДАРНЫЙ

ОБРАТНЫЙ КЛАПАН, в корпусе которого установпены сецпо и поворотный затвор с закрепленным на eFo валу тормозным устройством; о т л и ч. а ю шийся тем, что, с цепью повышения эффективности функционирования, он снабжен писком, закрепленным на валу затвора и взаимо». цействуюшим с сецлом, причем в циске выпопнено сквозное отверстие, перекры ваемое затвором.

Ф 1OS4

Ивобретение относится к прецохраннтепьной арматуре и .может быть испопь эовано цля гашения гидравлических yiapoa. воэникающих в. трубопроводах при внеэап», ных остановках насосов. 5

Иввестен протцвогицроуцарный обратный клапан, а корпусе которого установпейы сецпо и поворотный затвор с эакреппенным на его валу тормоэным устройст" вом 1 . 10

Недостатком известного устройства является возникновение больших усилий иа затворе при закрытии от давления обратного потока и, как спецствие, ниэ кая эффективность гашения гицроуцаров. "15 цепь иэбретения - повышение эффективности фукпионирования., Укаэачная цель цостигается тем, что противогицроударный обратный кпапан, в корпусе которого установлены седло и по 20 воротный затвор с закрепленным на его валу тормоаным устройством,, снабжен циском, эакренпенным на ваву ватвора и взаимодействующим с седлом, причем в циске выпопнено сквозное отверстие, пе» 25 рекрываемое затвором.

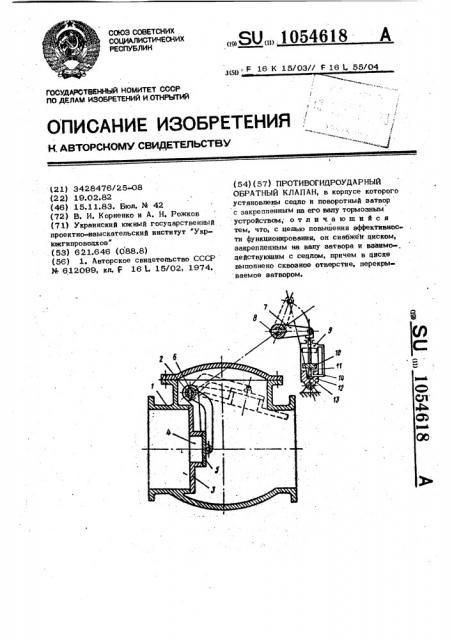

На чертеже изображено прецпагаемое устройство, общий виц.

Кпдпан содержит корпус с се щом 1, вап 2, циск 3 с отверстием 4, поворот- 30 ный затвор 5, закрепленный на вапу штифтом 6, тормоэное устройство, состоящее ив рычага 7 с штифтом 8, гицроципинц618 з ра 9 с поршнем 10 и иглой 11. 8 осно ванин 12 гидроципинцра выполнено отвар стив 13, которое через канап 14 сооб шает нижнюю и верхнюю полости чшро пипинцра B.

Обратный клапан работает спецукмцим образом.

При подаче жидкости в прямом направпении затвор и циск,,поворачиваясь на валу, открывают прохццное отверстие. При этом вал 2 с эакреппеиным на нем рыча . гом смещает поршень 10 в верхнее положение.

Поспе прекращения подачи жицкости в прямом направпении циск 3 поц собствен ным весам перекрывает сецпо корпуса, при этом отверстие 4 .не перекрывается в первоначапьный момент, так как быст рому эакрытию ватвора препятствует тор» моэное устройство. Воэникшая при прек ращении поцачи жицкости ударная воина прохоцит через отверстие 4, что снижает ударное qaaaesse. Затем затвор поц г цействием противотока медйенно перекрывает отверстие 4 диска 3.

Технико-економический эффект иэобретения . эаклк>чается в повышении эффективности гашения гидравлических ударов от противотока путем снижения усилий от противотока sa затвор, которое позвопяет увеличить время эакрытия затвора и тем самым снизить уцарное цавпение.
