Реферат



УСТГОЙСТВО ДЛЯ ЗАХВАТА КОЛЬЦЕВЫХ ОБРАЗЦОВ ПРИ ИСПЫТАНИИ НА РАСТЯЖЕР1ИЕ, содержащее две силонагружаютцие тяги с пальцами, шарнирно закрепленные на соответствующих пальцах два полудиска для установки o6pa:nia и механизм захвата образца, отличающееся тем, что, с целью повышения точности, механизм захвата выполнен в виде замкнутой щарнирной четырсчзвенной рамы и равнобедренной треугольной призмы, ocHOBaime которой выполнено жвидистантно наружной поверхности полудисков и которая установлена внутри рамы таким образом,, что два противоположных шарнира после/шей соприкасаются с боковыми гранями призмы, а два других щарнира соединены соответственно с полудиском и пальцем тяги. i (Л .8 п о ел 4; ND О 1}

СОЮЗ СОВЕТСКИХ

СО1 1ИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (I9I SUIii1

3(51) G 01 N 3 04

1 !

ОПИСАНИЕ ИЗОБРЕТЕНИ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3459516/25-28 (22) 01.07.82 (46) .15.11.83.Бюл. N 42 (72) В. П. Булдаков и Е. М. Варушкин (53) 620.172.2 (088.8) (56) ). Тарнопольский Ю. М., Кинцис Т. Я.

Методы статических испытаний армированных пластиков. М., "Химия", 1981, с. 84, фиг. 2. 4. 6.

2. Авторское свидетельство СССР

N 832406, кл. G 01 N 3/08, 1979 (прототип). (54) (57) УСТРОЙСТВО ДЛЯ ЗАХВАТА

КОЛЬЦЕВЫХ ОБРАЗЦОВ ПРИ ИСПЫТАНИИ

НА РАСТЯЖЕНИЕ, содержащее две силонагружаю|цие тяги с пальцами. шарнирно закреплен ные на соответствующих пальцах два полудисха для установки образца и механизм захвата образца, о т л и ч а ю щ е е с я тем, что, с целью повышения точности, механизм захвата выполнен в виде замкнутой шарнирной четыре;звенной рамы и равнобедренной треугольной призмы, основание которой выполнено зквиднстантно наружной поверхности нолудисков н которая установлена внутри рамы таким образом,. что два противоположных шарнира послелней соприкасаются с боковыми гранями призмы, а два других шарнира соединены соответственно с полудиском и пальцем тяги.

Изобретение относится к испытательной технике, в частности, к устройствам для захвата кольцевых образцов.

Известно устройство для захвата кольцевых образцов гри испытании на растяжение, содержащее две силонагружающие тяги спальцами и шарнирно закрепленные на соответствующих пальцах два полудиска для установки образца (1) .

Недостатком данного технического рещения является низкая точность результатов испытаний, обусловленная отсутствием механизма захвата образца, включающего элементы, создающие прижимающае усилие с внешней стороны образца, Отсутствие внешнего прижимающего усилия вызывает преждевременное разрушение образца по линиям намотки ленты при изготовлении образца.

Наиболее близким по технической сущности к изобретению является устройство для захвата кольцевых образцов при испытании на растяжение, содержащее две силонагружающие тяги с пальцами, шарнирно закрепленные на соответствующих пальцах два полудиска для установки образца и механизм захвата образца (2). Механизм захвата состоит из планок с поверхностью, соответствующей наружной поверхности образца, прижима и скоб;

Недостатком этого технического решения является также низкая точность результатов испытаний, обусловленная тем, что при захвате образца не обеспечивается плотное прилегание элементов устройства к внешней поверхности образца при его деформации, а также происходит преждевременное разрушение образца за счет образования трещин и расслоения материала образца.

Цель изобретения — повышение точности результатов HGIlbITRHHH.

Указанная цель достигается тем, что в устройстве для захвата кольцевых образцов при испытании на растяжение, содержащем две силонагружающие тяги с пальцамн, шарнирно закрепленные на соответствующихпаль

1054722 цах цва полудиска для установки образца и механизм захвата образца, последний выполнен в виде замкнутой шарнирной четырехзвенной рамы и равнобедренной треугольной призмы, основание

5 которой выполнено эквидистантно наружной поверхности полудисков и крторая,установлена внутри рамы таким образом, что два противоположных шарнира последней соприкасаются с боковыми гранями призмы, а два других шарнира соединены соответственно с полудиском и пальцем тяги.

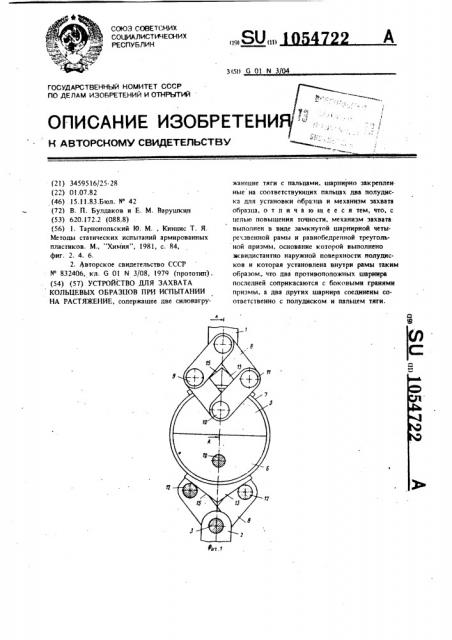

На фиг. 1 изображено устройство, общий вид; на фиг. 2 — сечение А — А на фиг. 1.

Устройство для захвата кольцевых образ15 цов при испытании на растяжение содержит силонагружающие тяги 1 и 2 с пальцами 3 и

4, полудиски 5 и 6 для установки образца 7, механизм захвата образца 7, выполненный в виде четырехзвенных рам 8 с шарнирами 9-12

20 и призмы 13 с основанием 14 и боковыми гранями 15.

Устройство работает следующим образом.

На полуднски 5 и 6 устанавливают кольцевой образец 7, изготовленный методом на25 мотки, В четырехэвенные рамы 8 устанавливают призмы 13 таким образом, чтобы осно. ванне 14 соприкасалось с образцом, а боковые грани 15 с шарнирами 9н 11 или 12.

Соединяют полудиски 5 и 6 с рамами 8, а рамы 8 соответственно с пальцами 3 и 4 тяг 1 и 2. Последние соединяют с захватами испытательной машины (не показаны) и нагружают образец 7. При этом шарниры 9 и 11 или 12 создают давление на боковые гранн15

35 призмы 13 и обеспечивают внешнее давление на образец 7, пропорциональное усилию в тягах 1 и 2 и препятствующие расслоению материала образца 7.

Изобретение позволяет повысить точность результатов испытаний путем автоматического регулирования положения призмы, создающей внешнее давление на образец пропорционально прикладываемой нагрузке.
