Реферат



УЗЕЛ ДЛЯ ОПЕЧАТЫВАНИЯ, содержащий неподвижную пластину для закрепления на опечатываемом предмете и засов, отличающийся тем, что, с целью упрощения процесса опечатывания, он снабжен подвижной пластиной, к одной из поверхностей которой прикреплена стойка засова, при этом подвижная и неподвижная пластины образуют площадку для мастики . i (Л ел 4 оо со СО

союз советских

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

3(50 б 09 F 3/03

ОПИСАНИЕ ИЗОБРЕТЕНИЯ,"

К А ВТОРСИОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3250526/18-24 (22) 26.02.81 (46) 15. 11. 83. Бюл. № 42 (72) Л. И. Качаева, В. Н. Купчиненко, В. М. Брыжко и Н. Н. Капралов (53) 681.626.11 (088.8) (56) 1. Авторское свидетельство СССР № 655343, кл. G 09 F 3/03, 1979.

2. Авторское свидетельство СССР № 590806, кл. G 09 F 3/03, 1978.

3. БСЭ, изд. 3-е. М., «Советская энциклопедия». Т. 19, 1975, с. 503 (прототип).

„„SU„„1054833 А (54) (57) УЗЕЛ ДЛЯ ОПЕЧАТЫВАНИЯ, содержащий неподвижную пластину для закрепления на опечатываемом предмете и засов, отличающийся тем, что, с целью упрощения процесса опечатывания, он снабжен подвижной пластиной, к одной из поверхностей которой прикреплена стойка засова, при этом подвижная и неподвижная пластины образуют площадку для мастики.

I

Изобретение относится к опечатыванию предметов различного назначения, в частности дверей, пеналов для ключей, сейфов, рабочих папок.

Известны узлы для опечатывания, которые содержат навесную печать с гибкой лентой или шнурком, закрепленным на печати (1) и (2).

Недостаток их — большая трудоемкость опечатывания.

Наиболее близким к изобретению является устройство для опечатывания типа

«печать вислая», содержащее мастику, на которой проставляется печатный оттиск, шнурок, пропущенный через опечатываемый предмет, и печатный оттиск. Современные общеизвестные методы опечатывания предусматривают дополнительный элемент к этому устройству — площадку с углублением для мастики (3).

Недостатком данного устройства явля ется трудность процесса опечатывания, связанная с продеванием шнурка через отверстия петель и закрепления его на мастике.

При систематическом использовании устройства это приводит к перетиранию шнурка и засорению мастикой отверстия дверных ушек, что создает неудобства как при опечатывании, так и при распечатывании.

Целью изобретения является упрощение процесса опечатывания.

Поставленная цель достигается тем, что узел для опечатывания, содержаший неподвижную пластину для закрепления на опечатываемом предмете и засов, снабжен подвижной пластиной, к одной из поверхностей которой прикреплена стойка засова, 054833 при этом подвижная и неподвижная пластины образуют плошадку для мастики.

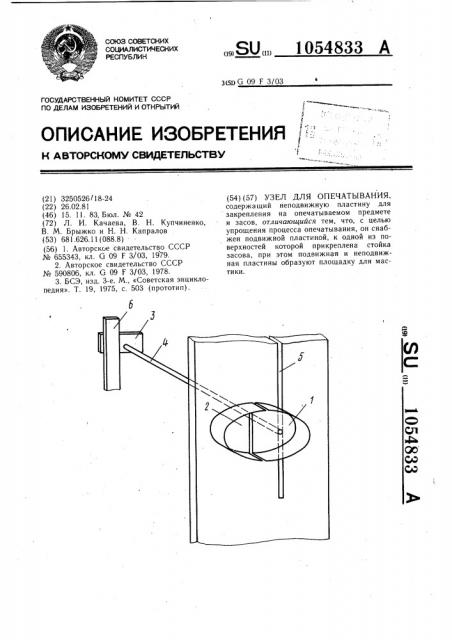

На чертеже представлено предлагаемое устройство, общий вид.

Устройство содержит подвижную пластину для мастики 1, неподвижную пластину 2, образующие площадку для мастики, засов 3 с прикрепленной к нему стойкой 4, расположенной в прорези 5, выполненной в опечатываемом предмете, по которой пере10 мещается стойка засова, и скобу 6, служащую для запирания.

Опечатываемый предмет (крышка пенала, дверь, сейф и т.д.) должен иметь прорезь 5 для перемешения стойки крепления . засова 3 и скобу 6 для зацепления засова.

В опечатанном виде подвижная часть площадки для мастики 1 совмещена с неподвижной частью площадки для мастики

2, засов 3 находится в зацепленном состоянии со скобой 6.

При распечатывании годвижная часть плошадки для мастики 1 сдвигается относительно неподвижной части плошадки для мастики 2, вместе с нею через стойку засова 4 перемешается засов 3 и выходит из зацепления со скобой 6. Мастичный оттиск

25 в этом случае нарушается.

Предлагаемое устройство позволяет в 2-3 раза ускорить и облегчить процесс опечатывания, так как отпадает необходимость в продевании шнурка через отверстия дверей ушек и закреплении его в мастике, обдалает высокой надежностью работы деталей при эксплуатации. Дополнительно к основной функции устройство может быть использовано в качестве замка.
