Реферат



УСТРОЙСТВО ПРОСТРАНСТВЕННОЙ ОБРАБОТКИ СИГНАЛОВ, содержащее кольцевую антенную решетку, состоящую из Мотдельных эквидистантных излучателей , перестраиваемый генератор опор1Г ной частоты, разветвитель моишрсти который подключен к выходу генератора , смесители по числу излучателей и диаграммообразующую схему, выполненную на двух матрицах Батлера размерностью NX N, отличающеес я тем, что, с целью уменьшения потерь , дополнительно введены третья матрица Батлера размерностью NX N и Ы линий задержки, причем смесители включены между выходами первой и входами второй матриц Батлера, к их управляющим входам подключены выходы третьей матрицы Батлера, между входами которой и соответствующими выходами разветвителя мощности включены линии задержки. (Л С -

(1Å (11) СООЭ СОВЕТСНИХ

РЕа)УБЛИН

3(51) Н 01 Я 3/26

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

/

I !

1 2 ° ° . ° L

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

Н ABTOPCHONY СВИДЕТЕЛЬСТВУ

21) 3436545/18-09

° °

22) 12. 05.82 (46) 15.11.83. Бюл. 9 42 (72) Г.В. Ивченков, Ю.A. Ларин, В.В. Панов и О.A. Тома (53) 621.396.677.55(088.8) (56) 1. Сканирующие антенные системы

СВЧ. Ред. P ° Хансен. T III, 14;, Советское радио, с. 278.

2, ТИИЭР, T. 56р 9 11, 1968, с. 1118 (прототип). (54) (52) УСТРОЙСТВО ПРОСТРАНСТВЕННОЙ

ОБРАБОТКИ СИГНАЛОВ, содержащее кольцевую антенную решетку, состоящую из

Йотдельных эквидистантных излучателей, перестраиваемый генератор опорной частоты, разветвитель мощности который подключен к выходу генератора, смесители по числу излучателей и диаграммообразующую схему, выполненную на двух матрицах Батлера размерностью йх И, о т л и ч а ю щ е ес я тем, что, с целью уменьшения потерь, дополнительно введены третья матрица Батлера размерностью Nx и и и линий задержки, причем смесители включены между выходами первсй и входами второй матриц Батлера, к их управляющим входам подключены выходы третьей матрицы Батлера, между входами которой и соответствующими выходами разветвителя мощности включены линии задержки.

1054852

Составитель Е. Воронин

Редактор H. Швыдкая Техред В, далекорей Корректор А. Зимокосов

Тираж 590 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Иосква, Х- 35, Раушская наб., д. 4/5

Заказ 9113/55

Ужгород, ул. Проектная, 4

Филиал ППП Патент, r.

Изобретение относится к радиотехнике и может быть использовано в системах пространственной селекции с.сектором обзора до ЗбОв.

Известно устройство для пространственной обработки сигналов, содержащее перестраиваемый генератор опорной частоты, разветвитель мощности, который подключен к выходу генератора, смесители по числу излучателей и диаграммообразующую схему 1 . 10

Наиболее близким к изобретению по технической сущности является устройство пространственной обработки сигналов, содержащее кольцевую антенную решетку, состоящую иэ Й от- 5 дельных эквидистантных излучателей, перестраиваемый генератор опорной частоты, разветвитель мощности, который подключен к выходу генератора, смесители по числу излучателей и диаграммообраэующую схему, выполненную на двух матрицах Батлера размерностью N х N$2 j.

Однако эти устройства имеют сравнительно высокие потери и узкую полосу частот.

Цель изобретения — уменьшение потерь в системе и, как следствие, получение необходимых для этого комплексных весовых коэффициентов при перестройке рабочей частоты.

Поставленная цель достигается тем, что устройство пространственной об-. работки сигналов, содержащее кольцевую антенную решетку, состоящую иэ Й отдельных эквидистантных излучателей,з5 перестраиваемый генератор опорной частоты, разветвитель мощности, который подключен к выходу генератора, смесители по числу излучателей и диаграммообразующую схему, выполненную 40 на двух матрицах Батлера размерностью Nхй, содержит дополнительно введенные третью матрицу Батлера размерностью N x N u. N линий задержки, причем смесители включены между вы- 45 ходами первой и входами второй матриц Батлера, к их управляющим входам подключены выходы третьей матрицы

Батлера, между входами которой и соответствующими выходами разветвителя мощности включены линии задержки.

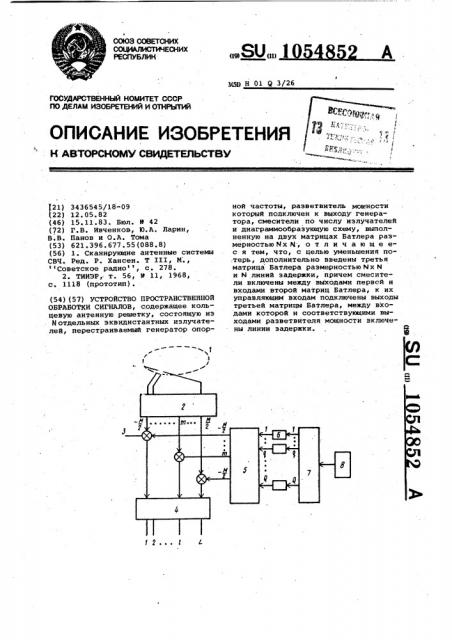

На чертеже изображена схема устройства пространственной обработки сигналов.

Устройство содержит кольцевую антенную решетку 1, подключенную к первой матрице Батлера 2, М выходов которой подключены к N смесителям.

Выходы смесителей 3 подключены ко второй матрице Батлера 4 размерностью

Йхй, выходы которой являются выходом устройства. К управляющим входам смесителей 3 подключены соответствующие выходы дополнительно введенной третьей матрицы Батлера 5, к N входам которой подключены линии задержки б. Линии задержки через разветвитель мощности 7 подключены к перестраиваемому генератору опорной частоты 8.

Устройство пространственной обработки сигналов работает следующим образом. .Сигнал с линейным фазовым фронтом принимается элементами кольцевой антенной решетки и появляется на соответствующих выходах первой матрицы

Батлера 2. Опорный сигнал, вырабатываемый перестраиваемым генератором опорной частоты 8, делится на hf равных частей с помощью разветвителя 7.

Линии задержки б формируют круговое фазовое распределение опорного сигнала по входам матрицы Батлера 5.

С одинаковых выходов матриц Батлера

2 и 5 сигналы поступают на соответствующие смесители 3. Выбором опорной частоты генератора 8 и значений линий задержки б обеспечивается формирование веера одинаковых, отстоящих на 2й/й друг. от друга диаграмм направленности. . Таким образом, данное устройство позволяет автоматически получать необходимые для формирования диаграмм направленности комплексные весовые коэффициенты и сохраняет этот эффект при перестройке частоты.
