ЭЛЕКТРОКОНТАКТНОЕ УСТРОЙСТВО ПО авт. св. 733053, о т л иЧающееся тем, что, с целью расширения диапазона применения за счет обеспечения возможности коммутации руппы электрических нагрузок с отличающимися частотами переключения , оно снабжено, по крайней мере , одним дополнительным колесом, у которого часть зубьев изготовлена электроизояированными и которое находится в зацейлении с колесом, имеквдим все зубья электропроводными, при этом колеса с частично изолиро .ванными зубьями выполнены разного диаметра, взаимно изолированы, а электропроводные их зубья соединены с собтветствуквдей электрической нагрузкой . S сд 4;i 00

СОКИ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

Н9) (И) 3(Я) Н 01 R 39/00

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ll0 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMY СВИДЕТЕЛЬСТВЪГ

0 (61) 733053 (21) 3420179/24-07 (22) 13.04.82 (46) 15.11.83. Бюл, 9 42. (72) Ф.A. Широбоков (53) 621.3.047(088.8) (56) 1. Авторское свидетельство СССР

В 733053, кл. Н 01 R 39/00, 1978. (54) (57) ЭЛЕКТРОКОНТАКТНОЕ УСТРОЙСТВО по авт. св. Р 733053, о т л иЧ а ю щ е е с я тем, что, с целью расширения диапазона применения за счет обеспечения возможности коммутации группы электрических нагрузок с отличающимися частотами переключения, оно снабжено, по крайней мере, одним дополнительным колесом, у которого часть зубьев изготовлена электроизолированными и которое на- 1 ходится в зацейлении с колесом, имеющим все зубья электропроводными, при этом колеса с частично изолиро,ванными зубьями выполнены разного диаметра, взаимно изолированы, а электропроводные их зубья соединены с со0тветствующей электрической нагрузкой.

1054855

Изобретение относится к электротехнике, в частности к электроконтактным устройствам, может использоваться для получения переменного светового эффекта на объектах со световой иллюминацией, например при переключении елочных гирлянд, прожекторов освещения фонтанов и т.п.

По основному авт. св. 9 733058 известно электроконтактное устрой- ство, содержащее два зубчатых кон- 10 тактирующих колеса, находящихся в непрерывном зацеплении и имеющих профиль зубьев, очерченный по центроидам. На одном из колес часть зубьев изготовлена электроизолированны- 15 ми, а остальные — электропроводящими, при этом электропроводящие зубья электрически соединены. При вращении одного из колес электропроводящие зубья входят в контакт с зубьями колеса, замыкая электрическую цепь. Затем в контакт входят электроизолированные зубья, разрывая цепь и так далее 1 1.

В связи с тем, что в зацеплении находятся два зубчатых колеса, в устройстве коммутируется только одна электрическая нагрузка, например гирлянда из ламп накаливания. При этом световой эффект имеет всего один переменный параметр — количество включенных гирлянд: 1 или О.

Цель изобретения — расширение диапазона применения за счет обеспечения воэможности коммутации группы электрических нагрузок (гирлянд) с отличающимися частотами переключения.

Поставленная цель достигается тем, что устройство по авт. св. Р 733053 снабжено, по крайней мере, одним до- 40 полнительным колесом, у которого часть зубьев изготовлена электроизо-. лированными и которое находится в зацеплении с колесом, имеющим все зубья электропроводными, при этом ко- 45 леса с частично изолированными зубьями выполнены разного диаметра, взаимно изолированы, а электропроводные их зубья соединены с соответствующей электрической нагрузкой. 50

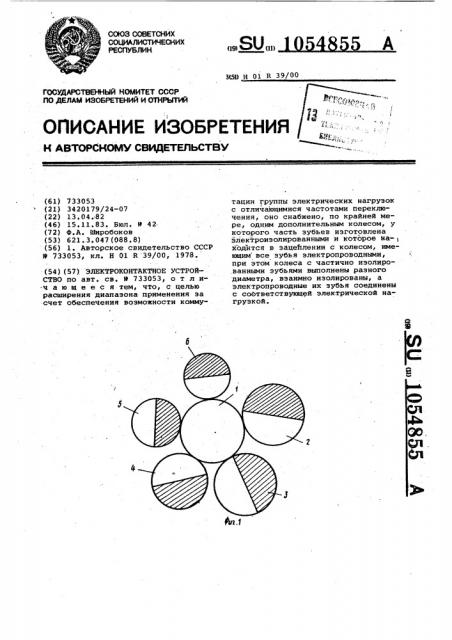

На фиг. 1 изображена схема устройства; на фиг. 2 — диаграмма переключения нагрузок.

Электроконтактное устройство содержит колесо 1, все зубья которого

55 электропроводны, колесо 2, часть зубь ев которого электроиэолирована, и дополнительные взаимно электроизолированные колеса 3-6 разного диаметра, часть зубьев у которых выполнена электроизолированными. Колеса 3-6 изолированы от .колеса 2 и отличаются от него диаметром. Колесо 1 может быть выполнено также в виде зубчатого вала, с которым контактируют остальные колеса. Один полюс источника питания подводится к колесу 1, а другой — к общей точке соединения выводов всех коммутируемых нагрузок, другие выводы которых соединены с колесами 2-6, например, через электропроводные валы колес.

Устройство работает следующим образом.

При вращении колес 2-6 относительно колеса 1 их электропроводящие зубья периодически входят в контакт с зубьями колеса 1, замыкая электрические цепи нагрузок. Так как передаточные отношения колес разные, то разные у них и угловые скорости, Сочетания состояний электрических цепей питания нагрузок (включены, выключены) самые разнообразные, включая такие состояния, когда все цепи питания замкнуты и все цепи питания разомкнуты (фиг. 2).

При этом на объекте с иллюминацией переменный световой эффект, ха рактеризуется пятью переменными параметрами (прй любом числе гирлянд, большем 3-x). Если менять скорость колеса 1, то темп переключений нагрузок также меняется . !

ПривОд колеса 1 можно осуществлять от любого - пружинного, гравитационного (гиря), электрического двигателя. Скорость вращения колес 2-6 для создания светового эффекта, не утомляющего зрение, должна быть в пределах 2-3 об/мин. Из этого условия следует, что диаметры ведомых колес отличаются друг от друга, примерно, до 20%. При такой скорости привод легко сделать бесшумныч, что важно для переключения комнатных гирлянд.

Предлагаемое устройство расширяет диапазон применения за счет обеспечения возможности коммутации группы нагрузок с разными частотами переключения.
