ЛИНИЯ ЗАДЕРЖКИ НА ПО ВЕРХНСЮТНЫХ АКУСТИЧЕСКИХ ВОПНАХ содв1жащая пьезоэлектрический звукопровод в расположенные на его ni. верхности ь параяпепиаых акустических канелах входной и выходной преобразо- ; ватели и размещенные на пугн распросгранения поверхностной акустической волны пве отражающие структуры, кажаоя из-которых обрввьвана тфямым и разным многополЬскЬвыми эпементаХш, состоящими из провидящих изолированных друг от прута электродов, при этом апертура прямых миогшюпосковдх элементов равва удвоенной апертуре преобразователей , о т л и ч а ю ш а я с я . тем, что, с целью уменьшения ложных сигналов, в каждой отражающей ст ктуре прякюй мн1 гопопосковый элемент pacnioaoKeH внутри и -«бразного на половину своей апертуры, а число электродов в каждом мн я опопосковом элементе равно x/K2d; где Л - Длина поверхностной .акус1:«чеокой волны;, V К - квэ4ф11шент элeктpoмёxaничecкt i (Л , связи материала звукопровода) d - пространственный период располо жения электродов в многопопоско-i вом элементе. сд . Об эо СП

1 .1054

Изобретение относится к радиоэлектро-.

I нике и может использоваться в акустоэлектронных устройствах обработки сигнал овс

Известна линия задержки (ЛЗ) на поверхностных акустических волнах (ПАВ), содержашая пьезоэлектрический звукопровощ и расположенные на его поверхности входной и выходной преобразователи и отражаюшие структуры в виде ряда канавок, выпопненных в звукопроводе Г1 3.

Недостатками этой JI3 являются сложность ее изготовления и невозможность построения на ее основе многоотводной

ЛЗ. 35

Наиболее близким к предложенному яв.ляется ЛЗ:. на ПАВ, содержашая пьезоl электрический abyKoopoBog и расположенные на его поверхности в параллельных акустических каналах входной и выходной . преобразователи и размещенные на пути распространения поверхностной акустической волны две отражающие структуры, каждая из которых образована прямым и Uобразным многополосковыми элементами„ состояшими из проводящих изолированных друг от друга электродов, при этом апертура прямых многополосковых элементов равна удвоенной апертуре преобразователей. В этой ЛЗ каждый Q -образный многополосковый элемент состоит из двух частей, имевших апертуру, бпиэкую к половине апертуры прямого многопопоскового элемента. Обе части 0 -образного многопопоскового элемента в каждой отражаюшей структуре расположены по одну З сторону от прямого многопопоскового элемента со стороны противоположной нап равлению ПАВ, подводимой K отражакдцей струк т ре f 2 )

Недостатком известной ЛЗ является нали,чие на ее выходе ложных сигналов, возникаюших при повреждениях электродов многопопосковых элементов и при отклонении параметров отражающей структуры ,or расчетного значения, так как в этих случаях происходит неполное гашение волн в начальном акустическом канале.

Цель изобретения - уменьшение ложных сигналов ЛЗ на ПАВ.

Цель достигается тем,что в ЛЗна ПАВ, содержашей пьезоэлектрический звукопро вод и расположенные на его поверхности

s параллельных акустических каналах входной и выходной преобразователи и размещенные на пути распространения поверхност-- ной акустической волны две отражаюшие структуры, каждая из которых образована прямым и U -образным многопопосковыми

885 2 элементами, состояшими из проводящих изолированных друг от друга электродов, при этом апертура прямых многопопосковых элементов равна удвоенной апертуре преобразователей, в каждой отражаюшей структуре прямой многопопосковый элемент расположен внутри 0 образного на пола» вину своей апертуры, а число электродов в каждой многополосковом элементе рави я(к23 где Ь - длина поверхностной акустической водны

К - коэффициент электромеханической связи материала звукопровода . d — пространственный период распопо жения электродов в многополосковом элементе.

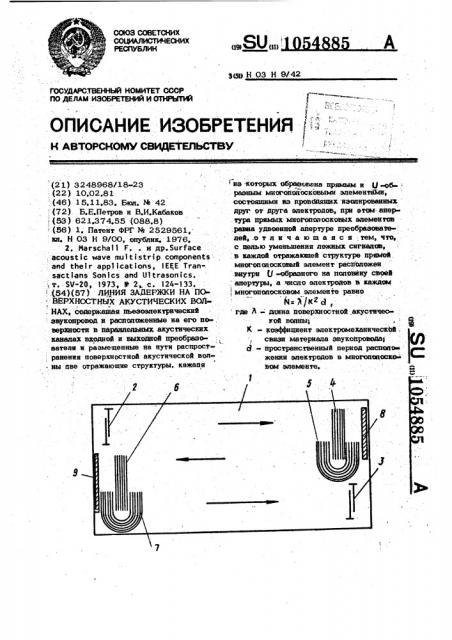

На чертеже показана конструкция предложенной ЛЗ.

Она содержит пьезоэлектрический звукопровод 1, входной 2 и выходной 3 преобразователи и две отражаюшие структуры, одна из которых состоит из прямого

4 и U -образного 5 многопопосковых элементов, а другая - из прямого б и

Ц -образного 7 многопопосковых элементов. На звукопроводе 1 распопожены так-, же поглотители 8 и 9. Элементы 4 и 6. наииится внутри элементов 5 и 7 соответственно на половину своей апертуры.

Число электродов в многополосковых элементах выбирается из условия обеспечения полного перевода ПАВ с одной траектории на другую и равно М=Л/К 3 .Оля . Ц образного многопопоскового элемента число электродов может превышать величину И .

Предложенная ЛЗ работает следуккним образом.

Электрический сигнал подается на входной преобразователь 2. ПАВ, возбужденная входным преобразователем 2, падает на прямой многопопосковый элемент 4 и переводится им на соседнюю траекторию, попадая внутрь U -образного многопопос« кювого элемент 5, который изменяет направление распространения ПАВ на противоположное. Претерпевая точно такие же воздействия на следуюшей отражаюшей структуре (на элементах 6 и 7), ПАВ достигает выходного преобразователя 3, При повреждении электродов отражаюшей структуры ложных сигналов не возникает, так как при наличии повреждений ПАВ не полностью переводится прямым многопопосковым элементом на соседнюю траек3 1054885 4 торию в параллельный акустический канал. поглотитель 8 или 9. Таким образом, в

Часть ПАВ проходит беэ изменения траек- предложенной ЛЗ отсутствует- источник ложтории, попадая в поглотитель 8 или 9. ных сигналов, связанный с отклонениями

То же самое происходит и при наличии в параметрах отражающих структур. повреждений в U -îáðàýíoì элементе, когда не вся ПАВ меняет направление рас- В предложенной ЛЗ по сравнению с иэпространения на обратное, часть ее прохо- . вестными ложные сигналы значительно дит в прямом направлении и попадает в . ослаблены (свыше 45 дБ) °
