Реферат



КОЛЬЦЕВОЙ СДВИГАЮЩИЙ СЧЕТЧИК по авт. св. № 900463, отличающийся тем, что, с целью расширения функциональных возможностей , в него введены две реверсные счетные шины, одна из которых соединена с обмотками каждого нечетного разрядного pejie через замыкающие контакты последующего разрядного реле, а другая - с обмотками каждого четного разрядного реле через замыкающие контакты последующего разрядного реле, а также реверсная цепь узла управления коммутацией разрядных реле, в которой переключающий контакт каждого разрядного реле, кроме первого и второго, соединен с размыкающим контаком предыдущего реле , замыкающие контакты всех разрядных реле, кроме первого и второго, соединены с обмотками своих реле, размыкающий контакт последнего разрядного реле соединен с обмоткой первого разрядного реле, замыкающий контакт второго разрядного реле соединен с обмоткой своего реле через размыкающий контакт первого разрядного реле и, кроме того, узел управления реверсом счетчика, в котором обмотка первого реле реверса соединена с управляющим входом узла и обмотка второго реле реверса через замыкающие, контакты первого реле реверса соединена с шинами питания, переключающие контакты реле реверса соединены с выходами делителя частоты на два, размыкающие контакты о со счетными шинами и замыкающие кон (Л такты - с реверсными счетными шинами, другие переключающие контакты первого и второго реле реверса соединены с шиной питания, а размыкающие контакты обоих реле реверса - с переключающим контактом последнего разрядного реле узла управления коммутацией разрядных реле и замыкающие контакты обоих реле ел 4 реверса - с переключающим контактом второго разрядного реле реверсной цепи X узла управления коммутацией разрядных реле.

СОЮЗ СОВЕТСХИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (ll>

3(5l) Н 0 К 23 0

Х";;:"

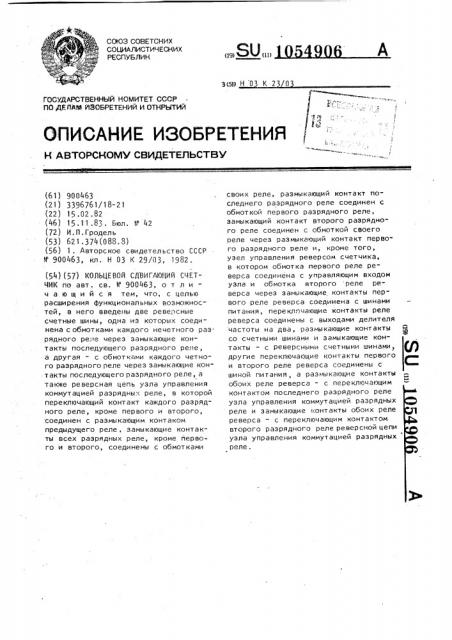

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

H ABTOPCH0MV СВИДЕТЕЛЬСТВУ (61) 900463 (21) 3396761/18-21 (22) 15.02.82 (46) 15 11.83 . Бюл. 11 42 (72) И.П.Гродель (53) 621 374(088.8) (56) 1. Авторское свидетельство СССР

М 900463, кп. Н 03 K 29/03, 1982. (54) (57) К0ЯЪЦЕВОЙ СДВИГАЮЩИЙ СЧЕТЧИК по авт. св. и 900463, о т л и— ч а ю шийся тем, что, с целью расширения функциональных возможностей, в него введены две реверсные счетные шины, одна из которых соединена с обмотками каждого нечетного раз. рядного реле через замыкающие контакты последующего разрядного реле, а другая — с обмотками каждого четного разрядного реле через замыкающие контакты последующего разрядного реле, а также реверсная цепь узла управления коммутацией разрядных реле, в которой переключающий контакт каждого разрядного реле, кроме первого и второго, соединен с размыкающим контаком предыдущего реле, замыкающие контакты всех разрядных реле, кроме первого и второго, соединены с обмотками своих реле, размыкающий контакт последнего разрядного реле соединен с обмоткой первого разрядного реле, замыкающий контакт второго разрядного реле соединен с обмоткой своего реле через размыкающий контакт первого разрядного реле и, кроме того, узел управления реверсом счетчика, в котором обмотка первого реле реверса соединена с управляющим входом узла и обмотка второго реле реверса через замыкающие контакты первого реле реверса соединена с шинами питания, переключающие контакты реле реверса соединены с выходами делителя частоты на два, размыкающие контакты со счетными шинами и замыкающие контакты — с реверсными счетными шинами, другие переключающие контакты первого и второго реле реверса соединены с шиной питания, а размыкающие контакты обоих реле реверса — с переключающим контактом последнего разрядного реле узла управления коммутацией разрядных реле и замыкающие контакты обоих реле реверса — с переключающим контактом второго разрядного реле реверсной цепи узла управления коммутацией разрядных реле.

906

4 1054

Изобретение относится к импульсной технике, может быть использовано в счетных устройствах и различных дискретных автоматах °

По основному .авт. св. и 900463 известно устройство, содержащее входное реле, делитель частоты на два, вход которого соединен с контактами входного реле, две счетные шины, соединенные с выходами делителя частьты на два, разрядные реле, обмотки которых через замыкающие контакты предыдущих контактнйх реле соединены со счетными шинами, узел управления ком- 1 мутацией разрядных реле, в котором ïåреключающий контакт каждого разрядного реле, кроме первого, соединен с размыкающим контактом последующего реле, замыкающий контакт всех разрядных реле, кроме первого и последнего, соединен с обмотками своих реле, размыкающий контакт второго разрядного реле соединен с обмоткой первого разрядного реле, замыкающий контакт пО следнего разрядного реле соединен с обмоткой своего реле через размыкающий контакт первогоразрядного реле, а пере" ключающий контакт с шиной питания 1„ .

Недостатком счетчика является то, что он может работать только в режиме .прямого счета и не обеспечивает оперативного изменения при эксплуатации режима прямого счета суммирования) на режим обратного счета 1вычитания) что ограничивает его функциональные возможности, Цель изобретения - расширение функ циональных воэможностей кольцевого сдвигающего счетчика.

Поставленная цель достигается тем, 40 что в кольцевой сдвигающий счетчик, содержащий входное реле, делитель частоты. на два, вход которого соединен с контактами входного реле, две счетные

Шины, которые соединены с выходами

1целителя частоты на два, разрядные зеле, обмотки которых соединены со .счетными шинами, узел управления коммутацией разрядных реле, в котором пе". реключающий контакт каждогО разрядного 0 реле,. кроме первого, соединен с раз" мыкающим контактом последующего реле,. замыкающий контакт всех разрядных реле, кроме первых и последнего, соединен с обмотками своих реле, размыкаю- ss щий контакт второго разрядного реле соединен с обмоткой первого разрядного реле, замыкающий контакт последнего разрядного реле соединен с о6моткой своего реле через размыкающий контакт первого разрядного реле, а переключающий контакт - с шиной пита" ния, введены две реверсивные счетные шины, одна из которых соединена с обмотками каждого нечетного раэря 1ного реле через замыкающие контакты последующего разрядного реле, а другая - с обмотками каждого четного Разрядного реле через замыкающие контакты после- . дующего разрядного реле, а также реверсная цепь узла управления коммутацией разрядных Реле, в которой переключающий контакт каждогд разрядного реле, кроме первого и второго, соединен с размыкающим контактом предыдущего реле, замыкающие контакты всех разрядных реле, кроме первого и второго, соединены с обмотками реле, размыкающий контакт последнего разрядного реле соединен с обмоткой первого разрядного реле, замыкающий контакт второго разрядного реле соединен с обмоткой своего реле через размыкающий контакт первого разрядного реле, и, кроме того, узел управления реверсом счетчика, в котором обмотка первого реле реверса соединена с управляющим входом узла и обмотка второго реле реверса через замыкающие контакты первого реле реверса соединена с шинами питания, переключающие контакты реле реверса соединены с выходами делителя частоты на два, размыкающие контакты - со счетными шинами и замь1кающие контактыс реверсными счетными шинами, другие переключающие контакты первого и второго реле реверса соединены с шиной питания, а размыкающие контакты обоих реле реверса - c переключающим контактом последнего разрядного реле узла управления коммутацией разрядных реле и замыкающие контакты обоих реле реверса - с переключающим контактом второго разрядного реле реверсной цепи узла управления коммутацией раэ" рядных реле.

На фиг.1 представлена принципиаль" ная схема десятичного кольцевого сдвигаащего счетчика; на фиг.2 и 3временные диаграммы работы его элементов в режимах прямого и обратного счета соответственно; на фиг.4 - вре; менные диаграммы работы счетчика при смене режимов прямого и обратного счета (суммирования и вычитания) в процессе работы счетчика (на диаграм1054906

3 мах показаны напряжения на обмотках реле с соответствующим номером) .

В соответствии с фиг.l кольцевой сдвигающий счетчик содержит разрядные реле 1-10, каждое иэ которых имеет четыре контакта 11-1 — 11-4, 12-1

12-4, 13- 1 - 13-4, 14- 1 - 14-4, 15- 1

15-4, 16-1 - 16-4, 17-1 — 17-4, 18-1

l8-4, 19- 1 — 19-4, 20- 1 - 20-4 соответственно, Обмотки разрядных реле 10

1-10 подключены к счетным шинам 21 и

22 через замыкающие контакты 20-1,, 11-1, 12-1, 13-1, 14-1, 15-1, 16-1, 17- l, 18-1, 19-1 соответственно.

Репейный делитель 23 частоты на два выполнен на реле 24 с контактами

25- 1 и 25-2 и на реле 26 с контактами 27- 1 и 27-2. Входное реле 28 контактами 29-1 и 29-2 соединено с входом релейного делителя 23 частоты на два и шиной питания 30. Шина 31 общая.

Счетчик содержит также узел 32 управления коммутацией разрядных реле, выходную шину 33, входные шины 34 и

35, узел 36 управления реверсом с управляющей шиной 37 содержит первое реле 38 реверса с контактами 39-1,и

39-2 и второе реле 40 с контактами

41-1 - 41-4.

Контакты разрядных реле 20-2, 12-2, 13-2, 14-2, 15-2, 16-2, 17-2, 18-2, 19-2 и 11-2, объединенные в прямую цепь узла 32 управления коммута35 тацией разрядных реле, соединены с обмотками разрядных реле (1 — 10):и через размыкающие контакты 39-2 первого реле 38 и 41-3 второго реле 40 реверса с шиной питания 30. Контакты

4О разрядных реле 20-4, 11-4, 12-3, 13-4

15-4, 16-4, 17-4, 18-4 и 19-4, объединенные в реверсную цепь узла 32 управления коммутацией разрядных реле, соединены с обмотками разрядных ре45 .ле(1-10 ) и через замыкающие контакты 39-2 первого реле 38 реверса и

I41-3 второго реле 40 реверса с шиной питания 30. Кроме того, в случае построения многоразрядного счетчика дополнительно к перечисленному исполь50 зована четвертая контактная группа

41-4 второго реле реверса, соединяющая через размыкающие контакты 41-4 обмотку 10 послецне о разрядного реле и через замыкающие контакты 41-4 об55 мотку 2 второго разрядного реле с выходной шиной 33. Обмотка 28 входного реле подключена к входнымшинам 34 и 35, 4 управляющий вход 37 узла 36 управ" ления реверсом счетчика соединен с обмоткой 38 первого реле реверса, обмотка 40 второго репе реверса через замыкающие контакты 39-1 первого реле реверса соединена с шиной питания 30.

Обмотки разрядных реле 1-10 под" ключены к реверсным счетным шинам 42 и 43 через замыкающие контакты 12- 3, 20-3 и 11-3 соответственно. Две счетные шины 21 и 22 через размыкающие контакты 41-4 и 41-2 реле реверса и две реверсные счетные шины 42 и 43 че. реэ замыкающие контакты 41-1 и 41-2 реле реверса подключены к выходу релейного депителя 23 частоты на два.

Счетчик работает следующим образом.

При появлении питания на шинах 30 и 31 счетчик автоматически занимает исходное положение: все реле выключены за исключением первого разрядного реле 1, которое включается по цепи шина 30, размыкающие контакты 39-2 (41-3), 20-2, 19-2, 18-2, 17-2, 16-2, 15-2, 14-2, 13-2, 12-2, обмотка реле 1, шина 31 и подготавливает к включению через замыкающие контакты

11-1 разрядное реле 2 и через размыкающие контакты 11-3 разрядное реле 10.

При отсутствии сигнала реверса на управляющем входе 37 и поступлении первого входного импульса на шины

34 и 35 срабатывает входное реле 28, которое переключает контакты 29-1 и

29-2. Это приводит к образованию цепи протекания тока через обмотку реле 24: шина 30, контакт 27-1, контакт 29-1, обмотка реле 24, шина 31.

Реле 24 срабатывает, самоблокируется по цепи: шина 30, контакт 27- 1, контакт 25-1, обмотка реле и своими замыкающими контактами 25-2 подготавли" вает к включению обмотку реле 26. Переключение контакта 29-2 при поступпении первого импульса изменении в устройстве не вызывает. После окончания первого импульса контакты 29-1 и

29-2 возвращаются в исходное положение, что приводит к образованию второй цепи самоблокировки реле 24: шина 30, контакт 29- 1, контакт 25-1 обмотки реле 24, шина 31 и цепи срабатывания реле 26, шина 30, контакт

29-2, контакт 25-2, обмотка реле 26, шина 31. После срабатывания реле 26 самоблокируется по цепи: шина 30, контакт 27-1, контакт 25-2, обмотка

906 Ф

1054 реле 26, шина 31 и переключает контакты 27-2, а реле 24 продолжает удерживаться во включенном состоянии по второй цепи самоблокироаки: шина 30, контакт 29- 1, контакт 25- I, обмотка реле 24, шина 31..При перекпючении контакта 27-2 срабатывает разрядное реле 2 по цепи: шина 30, контакт

27-2, контакт 41-2, контакт 11-1, об" мотка реле 2, шина 31, которое пере- 10 кпючающим контактом 12-2 размыкает цепь питания обмотка реле 1 и самоблокируется по цепи: шина 30, контакты 39-2 (41-3), 20-2, 19-2, I8-2, 17-2, 16-? I9 2, 14-2 13-2, 12-2, 15 обмотки реле 2, шина 31. В результа" те разрядное реле I отпускает, размы", кая контактами 11-1 цепь подачи напря жения на счетную шину 21, через узел

32, а разрядное реле 2 удерживается 20 ао включенном состоянии по указанной цепи самоблокировки„ подготовив кон-, тактами 12-1 и 12-3 к включению раз- . рядные реле 3 и 1 соответственно, Та" ким образом, после прохождения перво- 25 го счетного импульса на вход счетчи- . ка и при отсутствии управляющего сиг" нала реверса на входе 37 разрядное реле 2 включается, а разрядное реле выключается. 30

При поступлении второго сигнала на шины 34 и 35 повторно переключаются контакты 29-I и 29-2 входного реле

28, которые размыкают цепь самоблокир»ки реле 24: шина 30, контакт 29-1,З5 контакт 25-1, обмотка реле 24, шина 31 и образуют вторую цепь самоблокировки реле 26: шина 30, контакт 27-1, контакт 29-2, обмотка реле 26, шина 31.

Вследствие этого реле 24 отпускает, а

40 реле 26 продолжает удерживаться ао в включенном состоянии. После окончания втг рого сигнала (возвращение контактов входного реле 28 а исходное положеО 4.5 ние) размыкается цепь самоблокировки реле 26: шина 30, контакт 27-1, контакт 28-2, обмотка реле 26, шина 31.

Реле 26 выключается и делитель частоты сигналов на даа приходит в исходчое состояние, соответствующее состоя. нию до поступления первого сигнала.

Вспедствие отпускания реле 26 контакт 27"2 возвращается в исходное положение, переключая напряжение со счетной шины 21 на счетную шину 22.

Образуется цепь срабатывания разрядного реле 3: шина 30, контакт 27-2, кон", àêò 41-1, контакт 12-1, обмотка реле 3, шина 31, которое срабатывает, контактом 13-2 размыкает цепь питания обмотки реле 2 и образует цепь самоблокировки реле 3: шина 30, кон: такты 39-2 (41-3f, контакты 20-2, 19"2, 18-2, 17"2, 16-2, 1g"2, 14-2, 13-2, обмотка реле 3, шина 31. Вследствие этого реле 3 продолжает удерживаться во включенном состоянии, под. готовиа контактами 13-1 и 13-3 к включе., нию реле 4 и 2 соответственно, а реле 2 отпускает, размыкая контактом 12-1 цепь подачи напряжения от источника питания через узел 32 на счетную шину 22.Таким образом, после поохождения второго счет ного импульса на вход счетчика при отсутствии сигнала на управляющем входе 37 разрядное, реле 3 включается, а разрядное реле 2 выключается.

Аналогичным образом после прохождения нечетных импульсов срабатывают реле 4, 6, 8 10, а по=ле прохождения десятого (четного) импульса срабагывает разрядное реле 1, размыкает контакты 11-2 и выключает реле 10, что приводит установку счетчика в исходное состояние, Импульсы второго десятка и последующих вызывают в схе" ме аналогичные изменения при условии, что на управляющем входе 37 отсутствует сигнал реверса.

Пои подаче на управляюшрй вход 37 сигнала реверса срабатывает первое реле ревереа 38, которое замыкает контакт 39- 1 и переключает контакт

39-2. При этом образуется через контакт 39-2 цепь подачи напряжения от шины 30 на реверсную цепь (к контакту 12-4) узла 32 управления коммута" ции разрядных шин реле и включается второе реле реверса 40 по цепи шина 30, контакт 29- 1, обмотка реле 40, шина 31. Реле реверса 40 переключающими контактами 41- 1 и 41- 2 отключает счетные шины 22 и 21 от выхода делителя 2Я частоты на два и подключает к нему реверсные счетные шины 43 и 42, а переключающими контактами 41-3 отключает шину 30 от прямой цепи (контакта 20-2) узла 32 управления коммутацией разрядных реле.

Последовательное переключение контактов 39-2 и 41-3 обеспечивает переключение питания с прямой цепи на реверсную (и наоборот) в узле 32 без снятия питания с цепей самоблокировки разрядных реле 1-10. Переключающим контактом 41-4 отключается выход

33 от обмотки разрядного реле 10 и

7 !0549 подключается к нему обмотка разрядного реле 2, для передачи сигналов на старшие разряды счетчика.

При наличии сигнала на управляющем входе 37 и при условии, что на счетчик не подавались входные сигналы, срабатывает разрядное реле 1 по цепи: шина 30, замыкающие контакты

39"2 (4! 3), контакты 12-4, - 20-4 обмотка реле 1, шина 31 и подготав- 1и ливает к включению через замыкающие контакты 11-1 разрядное реле 2 и че" реэ размыкающие контакты 11-3 разрядное реле 10 . При поступлении входных сигналов на счетчик, входное реле

28 и делитель 23 частоты на два ра-ботают аналогично. Однако после окон чания первого импульса и переключения контактов 27-2 делителя 23 частоты на два срабатывает разрядное реле 10 по цепи: шина 30, замыкающие контакт 27 2, замыкающий контакт 41-2, контакт 11-36, обмотка реле 10, шина

31, которое контактом 20-4 размыкает цепь питания обмотки реле 1 и самоблокируется по цепи: шина 30, замыкающие контакты 39-2 (41-3), контакты 12-4 - 20-4, обмотка реле 10, вина 31. В результате разрядное реле

1 отпускает, размыкая контактами

11-3 цепи подачи напряжения на счет,ную шину 43 через узел 32, а разряд-, ное реле 10 удерживается по указанной цепи самоблокировки, подготовив контактами 20-1 и 20-3 к включению разрядные реле 1 и 9 соответственно.

После окончания второго импульса и возвращения контактов 27-2 в исходное положение срабатывает реле 9 по цепи шина 30, размыкающие контакты 27-2, замыкающие контакты 41- 1, контакты

20"3, обмотка реле 9, шина 31, кото.рое контактами 19-4 размыкает цепь питания обмотки реле 10 и образует цепь самоблокировки реле 9: шина 30, контакты 39-2 (41-3), контакты 12-4, 45

13"4 " 19-4, обмотки реле 9, шийа 31 .

Вследствие этого реле 9 продолжает удерживаться во включенном состоянии, подготовив контактами 19-1 и 19-) к включению реле 10 и реле 8 соответст- 5О венно, а реле 10 отпускает, размыкая контактами 20-3 цепи подачи напряжения от источника питания через узел 32 на счетную шину 42. Аналогичным образом после прохождения нечетных импульсов 55 на вход счетчика срабатывают разрядные реле 8, 6, 4, 3, а после прохож. дения четных - разрядные реле 7, 5, 3.

06 8

После прохождения десятого (четного импульса) срабатывает разрядное реле 1, которое размыкает контакты 11-4 и выключает реле 2, что приводит к установке счетчика в исходное состояние. Импульсы второго и последующих десятков вызывают в схеме аналогичные изменения при условии, что на управляющем входе 37 подан сигнал реверса.

При подаче сигнала реверса на вход

37 в процессе работы счетчика в режиме прямого счета .счетчик работает следующим образом.

Допустим, что на его вход подано в режиме прямого счета девять входных сигналов (см. фиг,4) . В соответствии с указанным после прохождения девяти входных импульсов разрядное реле 10 удерживается во включенном состоянии по цепи самоблокировки: шина 30, раэмыкающие контакты 39-2 и 41-3, контакт 20-2, контакт 11-2, обмотка реле 10, шина 31. При подаче на вход 37 управляющего сигнала на реверс счетчика сработает реле 38 по цепи: вход

37, обмотка реле 38, шина 31, которое контактом 39- 1 включит реле 40 по Цепи: шина 30, контакт 39-1, обмотка реле 40, шина 31 и переключающими кон" тактами 39-2 образует вторую цепь са" моблокировки реле 10: шина 30, а контакт 39-2, контакты 12-4 - 20-4, обмотка реле 10, шина 31. Второе реле реверса 40 срабатывает, переключающими контактами 41-1 и 41-2 отключает счетные шины 21 и 22 от выхода делителя 23 частоты на два и подключает к нему реверсные счетные шины 43 и 42, а переключающими контактами 41-3 размыкает указанную первую цепь самобло" кировки разрядного реле 10, которое продолжает удерживаться во включенном состоянии по указанной второй цепи самоблокировки; При поступлении входного импульса на счетчик после подачи управ. ляющего сигнала на вход 37 входное реле 28 и делитель 23 частоты на два ра-. ботают аналогично указанному. Однако выходной сигнал с делителя 23 частоты на два поступит на реверсную шину 42 и образует цепь включения разрядного реле 9: шина 30, контакты 27-2, контакты 41-1, контакт 20-3, обмотка ре" ле 9, шина 31. Разрядное реле 9 самоблокируется по цепи: шина 30, эамыкающие контакты 39-2 и 41-3, контакты

l2-4 — 19-4, обмотка реле 9, шина 31 и размыкает контактами 19-4 вторую цепь самоблокировки обмотки реле 10.

10549

Вследствие этого реле 9 удерживается во включенном состоянии, подготовив контактами 19-1 и 19-3 к включению реле 10 и реле 8 соответственно, а реле 10 отпускает, размыкая контактами 20"3 цепь подачи напряжения от источника питания через узел 32 на счетную шину 42. При подаче очередных, например, семи импульсов, на вход счетчика последовательно, как указа- 10 но, сработают 8, 7, б, 5, 4, 3 и 2 разрядные реле, т,е, счетчиком будет выполнена операция вычитания из девяти импульсов, поступивших на его входы в режиме прямого счета, восьми 15 входных импульсов в режиме обратного счета (включенное состояние разрядного реле 2 соответствует поступлению на вход счетчика одного импульса}.

При снятии управляющего сигнала 2р с входа 37 узла управления реверсом в процессе работы счетчиком последний вновь переходит в режим прямого счета (суммирования), сохраняя до поступления на его вход импульсов то 2S состояние, которое было в момент снятия сигнала реверса с входа 37. Например, при включенном разрядном реле 2 и снятии сигнала с входа 37 выключается первое реле реверса 38, которое размыкает контактом 39-1 цепь включения реле 40: шина 30, контакт 39- 1, обмотка реле 40, шина 31 и переключающим контактом 39-2 образует вторую цепь самоблокировки реле 2: шина 30, контакт 39-2, контакты 20-2, 19-2, 35

18" 2, 17-2, 16-2 15-2, 14-2, 13-2, 12-2, обмотка реле 2, шина 31. Реле

06

М, включаясь, переключающими контактами 41-1 и 41-2 отключает реверсные счетные шины 43 и 42 от выхода делителя 23 частоты на два и подключает к нему счетные шины 11 и 12, а переключающим контактом 41-3 размыкает первую цепь самоблокировки реле 2: шина 30, контакты 39-2 и 41-2, контакт 12-4, 11-4, обмотка реле 2, шина 31. Вследствие этого реле 2 продолжает удерживаться во включенном состоянии при снятии управляющего сигнала реверса с входа 37 и после него до поступления очередного импульса на вход счетчика. При поступлении на его вход очередного импульса и отсутствии управляющего сигнала на входе 37 сработает, как указано, реле 3, самоблокируется по цепи: шина 30, контакты 39-2 (41-3), контакты 20-2, 19-2, 18-2, 17-2, 16-2, 15-2, 14-2, 13-2, обмотка реле 3, шина 31 и выключает реле 2 (см. фиг.l и фиг,4 ), т.е. счетчик вновь переходит к суммированию поступающих на его вход импульсов °

Таким образом, кольцевой сдвигающий счетчик обеспечивает оперативное в процессе его применения изменение направления счета с прямого íà ревепсное (обратное 1 и обеспечивает возможI ность использования его в качестве суммирующе-вычитающего устройства, что существенно расширяет функциональные возможности и область приме.нения кольцевого сдвигающего счетчика по сравнению с прототипом, который яв« ляется также и базовым объектом.
