Приемное устройство рекуррентных кодовых последовательностей

Приемное устройство рекуррентных кодовых последовательностей

Иллюстрации

Показать все

Реферат



ПРИЕМНОЕ УСТРОЙСТВО РЕКУРРЕНТНЫХ КОДОВЫХ ПОСЛЕДО ВАТЕЛЬНОСТЕЙ , содержащее эпеменг ИЛИ, последовательно соединенные радиоприемник , переключатель, регистр сдвига, сумматор по модулю два, блок сравнения и счетчик, а также последовательно соединенные дешифратор и первый элемент И, причем входы деши4)атора подключены к соответствующим выходам регистра сдвига, а второй вход блока .сравнения объединен с первым входом переключа teля , второй вход которого подключен к выходу сумматора по модулю два, отличающееся тем, что, с делью повышения помехозащищенности, введены последовательно соеяяненнью noporo-i- / вый элемейт, второй элемент И и биств бильный элемент, второй Е(ход которого объединен с тактовым вдсодом регистра сдвига, а выход попсоединеп к первому входу элемента ИЛИ и третьему входу блока сравнения, при этом второй вход элемента ИЛИ объединен с вторым ъщоцом первого элемента И и подалючен к первое му выходу счетчика, второй ЕВСОД котсфого объединен с третьим входом переключателя иподключен к выходу первого (Л элемента И, второй выход счетжка подсоединен к второму Екоду второго элемента И, выход элемента ИЛИ подсоедиф нен к четвертому входу п }еключатеяя, а вход порогового элемента подключен к выходу .промежуточной частоты радиоприемника .

COIO3 СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБ ЛИК

n 9) (fi) г

ОПИСАНИЕ ИЗОБРЕТЕНИЯ,"Н АВТОРСКОМЪ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3447764/18-09 (22) 28.05.82 (46) 15.11.83. Бюл. ¹ 42 (.72) Г. И. Азаров и Ю. Н..Манякин (53) 621.391,3(088.8) (56) 1. Авторское свидетельство СССР

¹ 556561, кл. Н 04 g 7/02, 1974.

2. Мартынов Е. И. Синхронизация в системах передачи дискретных соойцений. М., "Связь", 1972,, с. 200, рис. 11 11 (прототип). (54)(57) ПРИЕМНОЕ УСТРОЙСТВО

РЕКУРРЕНТНЫХ КОДОВЫХ ПОСЛЕДО

ВАТЕЛЬНОСТЕЙ, содержащее элемент

ИЛИ, последовательно соединенные радиоприемник, переключатель, регистр сдвига, сумматор по модулю два, блок сравнения и счетчик, а также последовательно соединенные дешифратор и первый элемент

И, причем входы дешифратора подключены к соответствукипим выходам регистра сдвига, а второй вход блока . сравнения цр Н 04 Q 25/40; Н 04 Q 7/02 объединен с первым входом переключателя, второй вход которого подключен к выходу сумматора по модулю два, î r « л и ч а lo m e e с я тем, что, с целью повышения помехозащишенности, введены последовательно соединенные дорого < вый элемейт, второй элемент И и биста бильный элемент, второй щсод которого объединен с тактовым входом регистра сдвига, а выход подсоединен к первому входу элемента ИЛИ и третьему входу блока сравнения, при этом второй асод элемента ИЛИ объединен с вторым входом первого элемента И и подключен к перво му aaaoly счетчика, второй вход которого объединен с третьим входом переклю- Е

O чателя и подключен к высоду первого элемента И, второй выход счетчика подсоединен к второму )коду второго элемента И, выход элемента ИЛИ подсоединю нен к четвертому входу переключателя, а вход порогового элемента подключен к выходу промежуточной частоты радиоприемника. 1 105

Изобретение относится. к связи и может быть использовано в системах адреСного. вызова для анализа принимаемых сигналов, которые формируются с помощью рекуррентных кодовых последовательностей (например, М вЂ” последовательностей), à также в системах се- ; ансной связи для рекуррентного фазового пуска..

Известно устройство для выделения рекуррентных сигналов фазового пуска в многоканальных системах связи, содерисвщее накопитель знаков, соединенный с дешифратором пусковых комбинаций и блоком сумматоров по модулю два. выход которого o oäêëþ÷åí K блоку сравнения и накопителю знаков, буферные элементы, коммутатор, накопитель резупьтагов и последовательно соединенные сумматор, дешифратор пороговых значений 20 и блок управления, выход которого подКлючен к управляющим входам коммутатора, йакопителя знаков и накопителя peeyraia-

+o9i выход которого соединен со входом сумматора, ко второму вхоау которого поп-! 25

Ф ключен выход блока сравнения, при этоМ выходы буферных элементов подключены к соответствующим входам коммутатора, выход. которого подсоединен к сигнальному аходу наюпители знаков и второму входу 30 блока сравнения, выход депифраторв пусковых комбинаций подсоединен к дополнительному входу бпока управления, а

hbaoa сумматора подсоединен к дополнительному входу накопителя результвЯ . 35

Однако это устройство обладает maкой помехозащищенностью при воздействии . иьаульсных помех.

Наиболее близким к предлагаемому по теснической сущности является приемное устройство фазового пуска, содержащее последовательно соединенные радиоприем- . ник, переключатель, регистр сдвига,. сумматор по модулю два, бпок сравнения, элеМент НЕ, первый элемент запрета, элемент

ИЛИ и счетчик, выход югорого подключен к первому входу переключателя, ко второ;му входу которого подключен выход дешифратора, аходы которого подсоединены к внкодам соответствующих разрядов регистра сдвига, тактовый вход юторого объединен с тактовыми щсодами первого и второго элемента запрета, ю входу второго элемента засрета подключены

:выхоаы разрядов регистра сдвига,a вьпсоа, 55 подсоединен кь второму входу элемента

ИЛИ, при этом к первому входу элемента

И подключен выход депщфрвтора, а к вто-!.

4921 2 рому входу - второй выход переключателя, третий вход которого подсоединен к выхо-. ду сумматора по .модулю два, а четвертый вход является входом устройства (2$.

Однако это устройство также обладает низкой помехозащищенностью от воздействия импульсных помес. Это объясняется тем, что сигнал может быть принят приемным устройством в том случае, когда из переданной рекуррентной последовательнос-., ти длиной Ц =2" - 1 разрядов на приеме принито,без искажения в любой части цикла не менее М посылок, где М— емкость счетчика, определяемая соотношением М + N . Если в промежугке поя-! ,вягся ошибки, то от каждой из них. счетчик возвращается в исходное состоя-. ние. Зв счет этого исключается накапливание в счетчике ложных сигналов. Однако при этом принять сигнал в условиях воздействия импульсных помес, скважность которых соизмерима с величинами М и

N, .становится практически невозможно (рекуррента будет все время прерываться помехами, и нужный для фиксации сигнала ее отрезок вьщелить очень трудно).

Бель изобретения — повышение помехозащищеннос ти.

Поставленная цель достигается тем, что B приемное устройство рекуррентных . кодовых последовательностей, содержащее элемент ИЛИ, последовательно соединенные радиоприемник, переключатель, регистр сдвига, сумматор по модулю двв, блок сравнения и счетчик, а также последовательно соединенные дешифратор и первый элемент И, причем входы дешифраторв подключены к соотвегствукбпим выходам регистра сдвига а второй вход бпо1са сравнения обьединен с первым. входом переключателя, второй вход которого подключен к выходу сумма1ора по модулю два, введены последовательно соединенные пороговый элемент, второй элемент И и бистабиль ный элемент, второй вход которого o& единен с тактовым входом .регистра сдвига, а выход подсоединен к первому входу элемента ИЛИ и третьему щсоду блока сравнения, при этом второй вход элемента ИЛИ объединен со вторым входом первого элемента И и подключен к первому выходу счетчика, второй акод которого обьединен с третьим входом переключателя и подключен к выходу первого элемента И, второй выход счетчика подсоединен ко второму жоду втЬрого элемента И, высод элемента

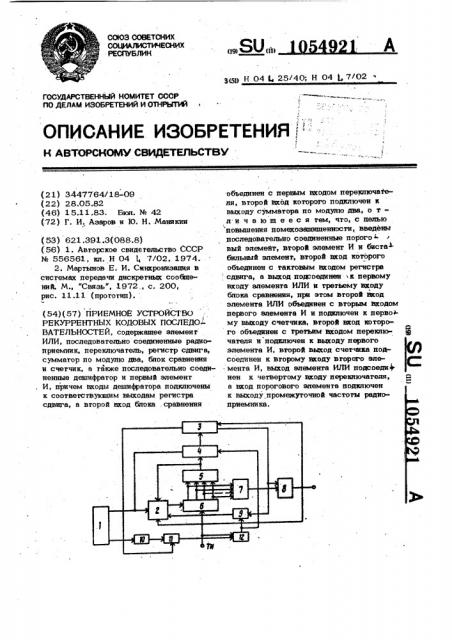

ИЛИ подсоединен к четвертому входу переключателя, à нкод noporoaoro апемента подключен к выходу промежуточной, частоты радиоприемника, На чертеже представлена crpyzrypaoэлектрическая схема приемного устрйст

ia рекуррентных кодовых последовательностей.

Приемное устройство рекуррентньсс кодовых последовательностей содержит l0 радиоприемник 1, переключатель 2, счетчик 3, блок сравнения 4, сумматор по модулю два 5, регистр сдвига 6, де-, шифратор 7, элемент И 8, элемент

ИЛИ 9, пороговый элемент 10, элемент 35

И 11 и биствбильный элемент 12.

Приемное устройство рекуррентных кодовых последовательностей работает следующим образом.

Принимаемая радиоприемником 1 ин- 20 формация с его низкочастотного выхода поступает на один из входов блока сравнения 4 и одновременно через переипочатель 2 подключается нв вход регистра сдвига 6. 25.

Регистр сдвига 6 с помошью дешифрв.— торв 7 и сумматора по модулю два 5 обеспечивает формирование собственной рекуррентной кодовой последовательности, определякецей адресный признак:.aawk; . . ного устройства. формируемая регистров сдвига 6 реиуррентная последовательность через:сумматор по модулю двв 5 подается на другой вход блока сравнения 4.

Блок-сравнения 4 производит позлементное

35 сравнение принимаемой из канелв связи информации и информации регистра сдвига 6. При приеме .рекуррентной последовательности со.структурой . кода, coom ветствующей структуре к дв генерируе 40 мого регистром сдвига 6, нв выходе блока сравйения 4 формируются имл совпадения, которые фннсируются счетчи-. ком 3. При поступлении подряд М импульсов совпадения (величина М,определяет": 45 порог срабатывания счетчика 3 и выбирается исходя из допустимой вероятностн ложного приема кодовой комбинации длиной М элементов) с выхода счетчика 3. через элемент ИЛИ 9 на переключатель

50.

2 поступает уцравляюший сигнал. По этому сигналу переключатель 2 срабатывает отключает регистр сдвига 6 от канала связи (НЧ-выхода радиоприемника 1) и за4-921 . 1

105 мыкает цепь по обратной связи (регистр сдвига 6 - сумматор по модулю двв 5 переключатель 2 - регистр сдвига 6).

Релсстр сдвига 6 продолжает работать самостоятельно. В конце рекуррентиого цикла работы регистра сдвига 6 нв выходе депифратора 7 возникает сигнал, который проходя через элемент И 8, поступает на исполнительное устройство (производит фазовый цуск, включает индикацию и т; д.) Одновременно сигнал.с махода элемента И 8 возвращает в исходное состояние переключатель 2 и сбрасывает счетчик 3. Устройство оказывается гог -. ным к приему следукзцей рекуррент- . ной последоввтельюсти.

Г 7

Появление импульсной помехи в канале. связи фиксируется пороговым элементом 10; подключенным к выходу промежуточной частоты радиоприемника 1.

При этом сигнал, появлятсапсйся на.выходе порогового элемента 10, постуцвет на вход элемента И 11, нв другой и3сод которого подается сигнал счетчика 3 (в том случае, если в нем уже накоплено несколько посылок). В результате элемент

И 11 срабатывает и его выходной сигнал переводит бистабильный элемент 12, (он может быть реализован в виде триггера) в другое устойчивое состояние. При этом выходной сигнал элемента 12 посту

naer через элемент ИЛИ 9 на вход переключателя 2, который отключает ретчсстр сдвига 6 от канала связи на время действия импульсной помехи. При этом регистр сдвига 6 на время действия импульсной помеси. работает самостоятельно. Границы действия импульсной помехи вьт деляются бис табильным элементом 12.

Он запускав гся от переднего фронта помехи, "а выключается очередным тактомам импульсом после окончания действия помеси. Сигнал с выхода бистабильного элемента 12 в момент воздействия помехи поступает также в блок сравнении 4 и блокирует выдачу результатов сравнения в момент действия импульсной помехи с целью сохранения результатов накопления в счетчике 3.

Таким образом, в приемном устройстве рекуррентньск кодовых последовательностей обеспечивается полная защита от импулььных помех.

Г
