Реферат



КЛЕЕВАЯ КШПОЗИЦИЯ, включающая хлорированный полимер, эпоксиднзпо дианбвую смолу, наполнитель, ста-, билизатор и растворитель, о т л и ч а ю щ а я с я тем, что, с целью ускорения схватываемости и повышения прочности склеивания труб из хлорированного поливинилхлорида, она содержит в качестве хлорированного полимера хлорированный поливинилхлорид с молекулярной массой 190000-200000 при следующем соотношении компонентов (мас.%): Хлорированный поливинилхлорид с молекулярной массой 190000-200000 17-20,5 Эпоксидная 0,8-0,9 диановая смола 1.9-2,8 Наполнитель Стабилизатор 0,8-0,9 Растворитель Остальное, О)

СОЮЗ СОВЕТСНИХ

С014ИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) Ы и!) (51)4 С 09 J 3/14

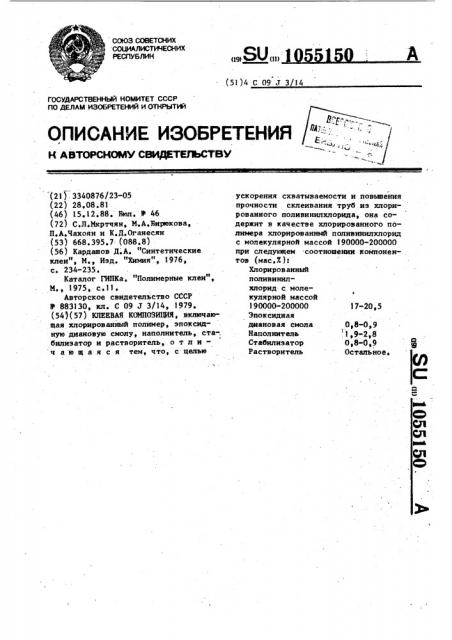

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

0,8-0,9 ),9-2,8

0,8-0,9

Остальное.

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3340876/23-05 (22) 28,08.81 (46) 15 ° 12,88 ° Бюл. У 46 (72) С.Л.Мкртчян, М.А.Бирюкова, П.А.Чахоян и К.Д.Оганесян (53) 668.395.7 (088,8) (56) Кардашов Д.А. "Синтетические клен", М., Изд, "Химия"., 1976, с. 234-235.

Каталог ГИПКа. "Полимерные клен", M. 1975, с.ll

Авторское свидетельство СССР

У 883130, кл. С 09 J 3/14, 1979. (54)(57) КЛЕЕВАЯ КОМПОЗИЦИЯ, включающая хлорированный полимер, эпоксидную диановую смолу, наполнитель, ста-, билизатор и растворитель, о т л нч а ю щ а я с я тем, что, с целью ускорения схватываемости и повьзпения прочности склеивания труб из хлорированного поливиннлхлорида, она содержит в качестве хлорированного полимера хлорированный поливинилхлорид с молекулярной массой !90000-200000 при следующем соотношении компонентов (мас.X):

Хлорированный поливинил хпорид с молеФ кулярной массой

190000-200000 17-20,5

Эпоксидная диановая смола

Наполнитель

Стабилизатор

Растворитель

10551 50

Изобретение относится к области поливинилхлоридных клеев, применяемых для склейвания непластифицированных поливинилхлоридных труб, профилей, листов и других изде»»ий, нашедших широкое применение в химической, нефтехимической целлюлозно-бумажной и других отраслях народного хозяйства при транспортировке агрессивных сред.

Для склеивания непластифицирован» ного поливинилхлорида применяются в основном составы, представляющие раствор перхлорвиниловой смолы в орга- 15 ническом растворителе-циклогексаноне, дихлорэтане, трихлорэтилене, метиленхлориде или клей ПЭД-5, представляющий смесь перхлорвиниловой смолы, эпоксидной смолы и отвердителя — 20

ПЭПА.

Указанные клеи могут быть применены в том случае, если между склеиваемыми деталями отсутствует зазор. Однако выпускаемые трубы и фитинги в соот»5 ветствии с нормативно-технической документацией имеют допуски до 1 мм, следовательно, укаэанные клеи не могут быть применены для их соединения из-за недостаточной прочности 30 склеивания.

Известен клей ГИПК-122 на основе

ПОливинилхлориднои смОлы, мОдифицированной феноло-формальдегидной и эпоксидной смолами, стабилизатора, наполнителя и растворителя, Клей не обеспечивает достаточной прочности склеивания хлорированных поливинилхлоридных труб при наличии зазора.

Наиболее близкой по технической сущности и получаемому результату к изобретению является клеевая композиция, включающая поливинилхлорид, сополимер винилиденхлорида с винил- 45 хлоридом, эпоксидную диановую смолу, стабилизатор (кремнекислый свинец), наполнитель (двуокись титана, дву-.. окись кремния), растворитель, Клеевая композиция не обладает требуемой быстросхватываемостью из хлорированного поливинилхлорида, Цель изобретения — ускорение схватываемости и повышение прочности склеивания труб из хлорированного поливинилхлорида, Поставленная цель изобретения достигается тем, что клеевая композиция, включающая хлорированный поли25-357 мер, эпоксидную диановую смолу, наполнитель, стабили атор и растворитель, содержит в качестве хлорированного полимера хлорированный поливинилхлорид, с молекулярной массой

190000-200000 при следующем соотношении компонентов (мас,7,):

Хлорированный поливинилхпорид с молекулярной массой

190000-200000 17,0-20,5

Эпоксидная диановая смола 0,8-0,9

Наполнитель 1,9-2,8

Стабилизатор 0,8-0,9

Растворитель О ст аль но е

В качестве растворителя применяется тетрагидрофуран, В композиции используется хлорированный поливинилхлорид с мол,массой 100000-200000, Хлорированный по» ливинилхлорид (ТУ6-01-1-163-76) получают хлорированием в водной среде поливинилхлорида суспензионного марки С-63М 1 или блочного марки M-64.

Хлорированнь»й поливинилхлорид представляет собой однородный порошок белого цвета.

В качестве эпоксидной смолы могут использоваться смолы марок ЭД-20, ЭД-6, ЭД-41, в качестве стабилизатора — кремнекислый св»»нец, свинцовый глет, свинцовый сурик, в качестве наполнителя используется окись цинка и окись кремния.

Клей готовят следующим образом.

В клеемешалку загружают требуемое количество растворителя, хлорированный поливинилхлорид, После получения раствора хлорированного поливинилхлорида последовательно вводят эпоксидную смолу, наполнители (желательно с размерами частиц не более

0,25 мм), стабилизатор и перемешивают до получения галогенной массы.

Полученный клей имеет следующие параметры:

Вязкость по

В3-1 при 20 С 100-200 с

Содержание сухого остатка

Адгезионная прочность на сдвиг при сжатии через

2 ч после склеивания, МПа ), 7-1, 9.

Т а б л и ц а 1

Предлагаемый клей (мас.7 ) Входящие компоненты

Контрольный пример (мас.Х ) Х II . III

1, Хлорированный ПВХ со ср.мол.массой

190000-200000

17,0 19,0 20,5

2, Хлорированный ПВХ со ср.мол.массой

130000-140000

19 0

3. Эпоксидная смола марок

ЭД-20

0,8

ЭД-1 6

ЭД-41

0,8

0,9

4. Стабилизаторы

Кремнекислый свинец

0,8

0,8

Свинцовый глет

0,8

Свинцовый сурик

5. Двуокись титана

6. Двуокись магния

0,9

0,7 0,8 1,0

1 2 1 6 1 &

79,5 77,0 74,9

0,8

1,6

7. Тетрагидрофуран

77,0 з 1055150

Испытания осуществляют на отрез- пытаний 20+? С при скорости нагружеках труб диаметром 63 мм, высотой ния 10 мм/мин., который закрепляется

10 мм, вырезанных из трубы и растру- в подвижной зажим машины, ба, На склеенные поверхности после В табл.1 приведены составы клеев, обезжиривания хлористым метиленом

5 в табл. 2 — сравнительные свойства. или ацетоном наносят кистью или стек- Как видно из таблицы, использовалянной палочкой равномерный слой ние хпорированного поливинилхлорида клея. Дается открытая выдержка с М.М. 190000-200000 позволяет полу1,5 мин,, затем наносят второй слой 1п чить клей с повышенной быстросхватыклея с той же выдержкой и детали сое- ваемостью и прочностью склеивания диняют. Склеенные образцы испытыва- хлорированных поливинилхлоридных ют на сдвиг выдавливанием на разрыв- труб. ной машине. Склеенный образец закла- Клей может быть использован в хидывается в матрицу. Выдавливание про- 1g мической промышленности при транспоризводят пуансоном при температуре ис- тировке агрессивных сред, 1055150

Т а б л и ц а 2

Известные кле

Клей по изобретению

Контрольный пример

По к аз ат ели

Клей

ПЭД-3

0,28

0,0,0

0,1

0,27 0,3,0,41

1,46 1,74 1,96

0,1

l 79

Адгезионная прочность на сдвиг через

24 ч после склеивания, ИПа

1 119 3,48

2,21

0,2

3,32

2,58

Адгезионная прочность на сдвиг через

20 сут. после склеивания, ИПа

1091

4,5

395 " 05

9,7

9,9

10,8 10,55

10,6 стойкость не определялась хим.

9,0

9,0

HN0 - 35X

9,5

9,32;

9,2

НС1 - 20K

9,25

9,4

9,8

9,45

9,45,9,25

9,,4

Подана кое

Произв.-полна». ny, r. Ужгоред уа. 3фоектиая, 4

Адгезионная прочность через 30 мин после склеивания, ИПа (хлорир. ПВХ + хлорир. ПВХ) .

Адгезионная прочность через 2 ч после склеивания, характеризующая быстросхватываемость клея, МПа

- Адгезионное усилие на сдвиг образцов,, выдержанных в течение

6 месяцев на воздухе

Адгезионное усилие на сдвиг образцов, ", выдержанных в течение

6 месяцев кислых и щелочных средах

И,БО, — 40ж сн соон

КОН вЂ” 40K

° ВНИИНИ Заказ 6494 Тираж 646

Пример l Пример 2 Пример 3
