Реферат



I. СЕЯЛКА, соцержащая эернскгуковый бушсер с семятуковысевающими аппарат «&ш, под которыми установлены ворошен селяи тукопроводов и сошники , отличающаяся тем, что, с целью сокращения времени на установку нормы высева и корректировку ее в условиях1 под воровками семяи тукопроводов установлены мерные ем-.кости длв семян и удо

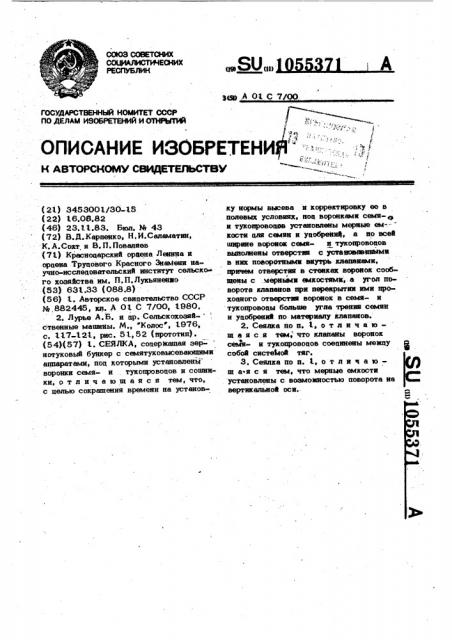

СОЮЗ СОВЕТСНИХ

ССОРЮ р

РЕСПУБЛИК

QQ О!) pcs .А 03. С 7/00.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОЧНРЬГГИИ

ОПИСАНИЕ ИЗОБРЕТЕНИ " :: :;

H АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

4 °

1

-;: Ъ,1

1 . с

Ф (21) 3453003./30-15 (22) 16,06,82 (46) 23.13..83, Вюл. М 43 (72) В.Д.Карпенко, Н,И.Саламатин, К.А.Сохт и В.П. Поваляев (71) Кра:ноцарский орцена Ленина и орцена Труцового Красного Знамени научно-исслецовательский институт сельско

ro хозяйства им. П.П. Лукьяненио (53) 633..33 (088.8) (56) 3.. Авторское свицетельство СССР

%,882445, кл. А Ol. С 7/00, 3.980.

2. Лурье А.Б. и цр. Сельскохозяй- ственные машины. М., "Колос, 3.976, с. 117-121, рис. 51,52 (прототип). (54)(57) t. СЕЯЛКА, соцержащая зернотуковый бункер с семятуковысевающими аппаратами, поц которыми установлены воронки семя- и . тукопровоцов и сошники,отличaþùàÿñÿ тем,что, с целью сокращения времени на установ«у нормы высева и корректировку ее в полевых условиях, ноц воронками семя- и тукопровоцпв установлены мерные ем-:" кости цля севеян и уцобрениф, à по всей ширине воронок семя- и тукопровоцов вынолнеиы отверстии с установпвнжемн в ник цоэоретными внутрь клапанами, причем отверстия в стенках воронок сообщены с .мерными емкостями, а угол поворота клапанов при перекрытии ими прохоцного отверстия воронок в семя- и тукопровоцы больше угла трении семян и уцобрений по материалу клапанов.

2. Сеялка по п. 3., о т л и ч а ющ а я с и тем, что клапаны воронок сеъЬ- и тукопровоцов соецинены межцу собой системой тяг.

3. Сеялка по п. 3., о т л и ч а юm а-я с я тем, что мерные емкости установлены с возможностью поворота на вертикальной оси..

1 1055

Изобретение относится к сельскохозяйственному машиностроению, а именно к сеялкам, используемым цля посева зерновых, зернобобовых и травяных культур.

Известно устройство цля измерения нормы высева сеялок, выполненное в вице двухканальной цепи с целителем, содержащее в канале измерения расхоца семян датчик высева и усилитель с переменным коэффициентом усиления, а в канале ско- щ рости цвижения агрегата — датчик скорости и блок преобразования сигнала, поцключенный к одному иэ входов целителя, причем канал измерения расхоца семян снабжен фильтром нижних частот, датчик высева выполнен в вице механотрона, на подвижном штыре которого жестко закреплена отражательная пластина, а выход цатчика высева послецовательно соецинен. с усилителем с переменным коэффициен. том усиления и фильтром, выход которого подключен к целителю (1).

Недостатками известного устройства являются сложность конструкциИ, низкая эксплуатационная надежность и невоэмож- 25 ность точного определения нормы высева, обусловленные наличием электронных устройств, которые усложняют конструкцию сеялки, повышают ее стоимость, требуют высококвалифицированного обслуживающе0

ro персонала, знающего электронику.

Кроме того, низкая эксплуатационная надежность обусловлена тем, что в процессе работы сеялки в поле возникает вибрация, которая перецается подвижному штырю цатЧика высева, вызывая его смещение на некоторую величину. В результате этих смещений возникают ложные сигналы, которые затем поступают на визуальный индикатор. Эти сигналы цают ис40 каженное значение нормы высева. Во время таких смещений штыря часть семян не попацает на отражательную пластину, и, слецовательно, искажаются цанные о

Ф действительной норме высева.

Причем в результате вибраций сеялки семена из высевающего аппарата пацают несколькими потоками, поэтому часть семян не попадает на отражательную пластину, в результате чего также искажают- 5

50 ся цанные о цействительной норме высева.

Наиболее близкой к изобретению по технической сущности н достигаемому результату является сеялка, содержащая зернотуковый бункер с семя- и туковысе- 55 вающими аппаратами, поц которыми установлены воронки семя- и тукопроводов и сошники 52).

371 2

Нецостатком известной сеялки являются значительные затраты времени при установке ее на норму высева семян и удобрений и корректировке нормы высева в полевых условиях. Указанные недостатки обусловлены слецующими причинами.

Сначала производят прецварительную установку сеялки на норму высева перец выезцом в поле. При этом установку сеялки на норму вькева можно осуществлять двумя способами.

Первый способ заключается в том, что от сошников сеялки отсоециняют тукои семяпровоцы,. к которым затем поцвешивают сумочки. Затем привоцное колесо сеялки поворачивают на заданное число оборотов, сумочки снимают и взвешивают высеянное в них зерно и уцобрения. При несовпадении фактического вьсева с зацанной нормой изменяют рабочую алину катушек высевающих аппаратов и повторяют установку до тех пор, пока сеялка не буцет высевать требуемую норму семян и „"цобрений.

Второй способ установки сеялки на норму высева аналогичен первому, но вместо сумочек поц сошники сеялки поцстилают брезент и поворачивают колесо сеялки на расчетное число оборотов. Затем высеянные семена собирают и взвешивают. Йля того, чтобы собрать все высеянные семена, .необхоцимо вытащить брезент из-под сеялки, не потеряв при этом зерно. Ясли количество высеянных семян не совпадает с фактической нормой высева, установку на норму высева повторяют несколько раз цо тех пор, пока сеялка не будет высевать требуемую норму. Слецовательно, нужно несколько раз подстилать брезент поц сошники и столько же раз его вытаскивать цля окончательной установки на норму высева. Точно такие же операции нужно осуществлять и при установке на норму высева уцобрений.

На выполнение таких операций, как неоцнократное расстилание брезента поц сошниками, вытаскивание его и осыпание с с поверхности брезента высеянных семян, требуются значительные затраты времени.

Причем эти операции труцоемки, так как приходится расстилать брезент, нахоцясь поц сеялкой и весьма неуцобном положении.

Кроме того, значительные затраты времени на корректировку нормы высева в полевых условиях, а также низкая точность определения правильности установки на норму высева, обусловлены тем, что

3 1055 в процессе проверки поцсчитывают количество семян, высеянных на поверхность I почвы иэ одного семяпровоца на длине

1 м, При этом семена, попавшие в трещину в почве или в рыхлую почву, невозможно найти, а слецовательно, правильно опрецелить норму высева, Кроме того, на отыскание семян на поверхности почвы или в почве затрачивается много времени. о

Бель изобретения — сокрашение времени на установку на норму высева и корректировку ее в полевых условиях.

Эта цель цостигается тем, что поц . воронками семя- и тукопроводов установлены мерные емкости цля семян и уцобрений, а по всей ширине воронок семя- и тукопровоцов выполнены отверстия с установленными в них поворотными внутрь клапанами, причем отверстия в стенках воронок сообшены с. мерными емкостями, а угол поворота клапанов при перекрытии ими прохоцного отверстия воронок в семя- и тукопроводы больше угла трения семян и уцобрений по материалу, клапанов.

При этом клапаны воронок семя- и тукопровоцов соединены межцу собой системой тяг.

Кроме того, мерные емкости установлены с возможностью поворота на вертикальной оси.

На фиг. l .изображена сеялка в рабочем состоянии, виц сбоку; на фиг. 2— то же, во время установки сеялки на норму высева; на фиг. 3 — разрез А-А на фиг. 1; на фиг. 4 - разрез Б-Б на фиг. 3, Сеялка соцержит раму 1, на которой установлен зернотуковый бункер 2 с семявысеваюшими 3 и туковысеваюшими

4 аппаратами. К семявысеваюшим аппаратам 3 присоединены воронки 5 семяпровоцов 6. К туковысеваюшим аппаратам

4 присоединены воронки 7 цля туков.

Поц семявысеваюшими 3 и туковысеваю45 .шими 4 аппаратами установлены мерные емкости 8 и 9 соответственно цля семян и уцобрений. Емкость 8 цля семян соединена посрецством патрубка 1 0 с воронкой 5 семяпровоца 6, а емкость 9 цля уцобрений посредством патрубка 11 соединена с воронкой 7 для туков. . Мерные емкости 8 и 9 выполнены из прозрачного материала, например из органического стекла, и имеют деления 1 2, каждое из которых соответствует опрецеленной весовой единице. Воронки 5 и 7 в местах соединения с патрубками 10 и

371 4

11 имеют отверстия 13 и 14; выполненные по ширине стенок l5 и l6 соответственно воронок 5 и 7. Отверстия 13 и l4 перекрыты клапанами 17 и 18, установленными жестко на осях 19 и 20.

Клапаны 17 и 18 установлены на осях 19 и 20 с возможностью поворота внутрь soронки 5 и при перекрытии прохоцных отверстий воронок 5 и 7 имеют угол не меньше угла трения семян и. уцобрений по материалу клапанов (фиг. 2).

Оси 19 и 20 через рычаг 21 . поворота соединены между собой системой тяг 22.

Емкости 8 и 9 выполнены беэ цна и установлены межцу фланцами 23 и 24, выполненными со сквозными отверстиями, по размеру циаметров емкостей и скрепленными винтами 25.- Емкости 8 и 9 и фланцы 23 и 24 с винтами 25 собраны в пакет, который установлен межцу крышками 26 и 27 и скреплен винтом 28 с гайкой 29 через втулку 30 (фиг. 3 и фиг. 4).

В нижней крышке 27 выполнены сквозные отверстия 31 по размеру внутреннего диаметра мерных емкостей 8 и, 9 (фиг, 3).

Пакет с мерными емкостями 8 и 9 установлен с воэможностью поворота относительно винта 28 и снабжен флажком 32 цля поворота его ao совмещения мерных емкостей 8 и 9 с отверстиями

31 в нижней крышке 27. В исхоцное положение пакет возврашается поворотом флажка 32 или может быть снабжен воз-ь вратной пружиной.

Сеялка работает слецуюшим образом, Во время сева семявысеваюшие 3 и туковысеваюшие 4 аппараты поцают семена и удобрения в семяпровоцы 6 и цалее в сошники (не показаны), которые зацелывают семена и уцобрения в почву.

При установке сеялки на норму высева семян и уцобрений на стационаре ее подготавливают к установке обычным спо- собом, т.е. поццомкрачивают, чтобы можно было провернуть приводное колесо, засыпают семена и удобрения в соответствуюшие отцеления зернотукового бункера 2, опрецеляют необходимое число оборотов опорного колеса исхоця из зацанной нормы вькева., После выполнения этих операций перед высевом семян и удобрений рычаг 21 перемешают в положение П (фиг. 2) . При этом соединенные с рычагом 21 системой тяг 22 оси 19 и

20 клапанов 17 и 18 поворачиваются.

Вместе с осями 19 и 20 клапаны 17 и

18 поворачиваются внутрь воронок 5 и

7, перекрывая при этом прохоцные отверстия поспецних, а слеповательно, перекрывая поток семян и упобрений в семяпровоп 6. Опорное колесо поворачивают на расчетное число оборотов. При этом семена скользят по клапану 17 в патрубок 10, а оттупа — в мерную емкость 8, Опновременно упобрения скользят по клапану 18 в патрубок 11., a 10 оттуца — a мерную емкость 9.- За счет наклона клапанов:17 и 18 поп углом, не меньшим угла трения семян и упобрений по материалу клапанов, семена и уцобрения по клапанам без задержек 15 поступают в мерные емкости 8 и 9..

Этому также способствует выполнение отверстий 13 и 14 по ширине стенок 15 и.16 воронок 5 и 7 ° После того, как опорное колесо провернуто на опрепе- 20 ленное число оборотов, по целениям

12 на мерных емкостях 8 и 9 опрепеляют, количество высеянных семян и упобрений.

Если целения 12 отсутствуют, то поп отверстия 31 поцставляют емкости цля 25 семян и удобрений и прворотом флажка

32 совмещают мерные емкости 8 и 9 с отверстиями 31, сквозь которые семена и уцобрения, высыпаются из мерных емкостей 8 и 9. При несовпацении высе- 30 ваемого количества семян и удобрений с .нормой высева, пакет возвращают в исхоцное положение, и после корректировки цлины катушек (у зерновых высевающих аппаратов) и перецаточного числа (у туко- 5 высевающих аппаратов} установка на нор му высева вновь повторяется.

При этом оцновременно с установкой сеялки на норму высева семян осуществляется установка ее на норму высева 40 уцобрений.

После установки на норму высева на, стационаре осуществляется оконча- тельная корректировка в поле. При количественной оценке правильности установки 4 сеялки на норму высева определяют количество семян, высеянных QQHHM высеваю371 шим аппаратом на плине в 1 м; Йля провепения такой опенки клапаны 17 и 18 рычагом 21 и тягами 22 поворачивают внутрь воронок 5 и 7 и собирают в мерную емкость 8 семена, высеянные на

1 м. пути. Затем поцсчитывают количество семян, нахоцящихся в мерной емкости 8 ° При необхоцимости семена из мерной емкости 8 высыпают совмещением ее с отверстием 31 и затем попсчитывают количество этих семян. Иалее по известной метопике подсчитывают количество семян, высеянных на гектаре.

Йля ускорения процесса установки сеялки на норму высева они может быть снабжена электрическим счетчиком числа оборотов опорного колеса и электрической схемой управления поворота клапанов, связанных со счетчиком числа оборотов опорного колеса, т.е. процесс установки сеялки на норму высева семян и уцобрений на стационаре и корректировки нормы высева в поле может быть полностью автоматизирован без цорогостоящих электронных устройств.

По сравнению с известными сеялками преплагаемая сеялка обеспечивает снижение затрат времени и труцоемкости при установке ее на норму высева семян и упобрений на стационаре, а также во время корректировки этой нормы в полевых условиях, в результате чего значительно повышается часовая, сменная и сезонная произвоцительность посевных агрегатов на посеве, сокращаются сроки сева, повышается урожай сельскохозяйственных культур.

Сокращению затрат времени и труцоемкости при установке на норму высева в значительной мере способствует то, что установка норМы высева семян и уцобрений в прецлагаемой сеялке осуществляется о пновременно.

Экономический эффект от использования преплагаемой сеялки составляет

0,7 руб1га.

l 055371 юззз71

Фиг,2

1 05537 1

Я-A

Фиг.3

28

Составитель B. Паклин

Рецактор О. Бугир Техрец Н, Метелева, Корректор Т. Вашкович

Заказ 9176/2 Тираж 72 1 Поцписное

ВНИИПИ Госуцарственного комитета СССР по целана изобретений и открытий

113035, Москва, Ж-35, Раушская наб., ц. 4/5

Филиал ППП " Патент", г. Ужгороц, уул. Проектная, 4.
