Реферат



СПОСОБ ПОЛИВА, включаюш ,ий подачу воды через, борозду с перепуском поливных струй на половине длины борозд в соседние борозды, отличающийся тем, что, с целью повышения равномерности увлажнения и экономии поливной воды путем предотвращения сброса ее в конце поля , ниже мест перепуска на бороздах устраивают водосливные перемычки, а перепуск воды осуществляют с разделением поливных струй на две борозды, при этом перемычки располагают последовательно по длине борозды на расстоянии, не менее длины подпора, создаваемого перемычкой.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

g(5D А 01 G 25 02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ .

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3329493/30-15 (22) 14.08.81 (46) 23.11.83. Бюл. № 43 (72) В. Ф. Носенко, М. П. Пензии и А. А. Терпигорев (71) Всесоюзное научно-производственное объединение по механизации орошения «Радуга» (53) 631.347.1 (088.8) (56) I. Лактаев А. Н. Поливы хлопчатника.

М., «Колос», 1978, с. 28, 34.

2. Безбородов Г. А., Акопян Я. Исследование элементов техники полива по бороздам на землях с большими уклонами.

Сб. «Материалы Х конференции молодых ученых Узбекистана по сельскому =-озяйству». Ташкент, 1980, с. 16-19.

ÄÄSUÄÄ 1055428 А (54) (57) СПОСОБ ПОЛИВА, включающий подачу воды через. борозду с перепуском поливных струй на половине длины борозд в соседние борозды, отличающийся тем, что, с целью повышения равномерности увлажнения и экономии поливной воды путем предотвращения сброса ее в конце поля, ниже мест перепуска на бороздах устраивают водосливные перемычки, а перепуск воды осуществляют с разделением поливных струй на две борозды, при этом перемычки располагают последовательно по длине борозды на расстоянии, не менее длины подпора, создаваемого перемычкой.

1055428

Изобретение относится к сельскому хозяйству, а именно к технике поверхностного полива.

Известен спосЬб полива через междурядье, по которому борозды нарезают с соответствующей шириной междурядий, а воду подают через борозду, только по уплотненным или только по неуплотненным. В конце борозд для повышения равномерности увлажнения и экономии оросительной воды устраИвают перемычку для создания подпора (1).10

Недостатком этого способа является необходимость длительного времени увлажнения концевых участков борозд на заданную поливную норму.

Кроме того, наличие перемычек в конце поливных борозд на уклонах участков позво- 15 ляет создать подпор ограниченной длины, но не обеспечивает равномерное увлажнение почвы по длине поливных борозд.

Известен также способ полива, включающий подачу воды через борозду с перепуском поливных струй на половине длины борозд в соседние борозды (2) .

Недостатками известного способа являются неравномерность увлажнения по длине борозды и наличие сброса воды в конце поля. 25

Цель изобретения — повышение равномерности увлажнения и экономии поливной воды путем предотвращения сброса ее в конце поля.

Поставленная цель достигается тем, что ниже мест перепуска на бороздах устраи- 30 вают водосливные перемычки, а перепуск воды осуществляют с разделением поливных струй на две борозды, при этом перемычки располагают последовательно по длине борозды на расстояние не менее длины подпора, создаваемого перемычкой.

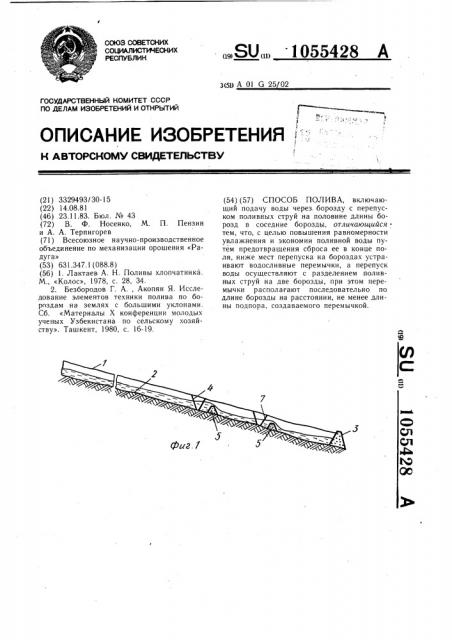

На фиг. 1 изображена поливная сеть предназначенная для осуществления предлагаемого способа, продольный разрез; на фиг. 2 — то же, в плане.

Поливная сеть содержит гребни 1, поливные борозды 2, концевую подпорную перемычку 3, углубления-перепуски 4, водосливные перемычки 5 для создания подпора и пропуска расхода воды вниз по борозде и в соседние сухие борозды 6. 45

По длине борозд через расстояние, равное длине подпора, имеются дополнительные углубления 7.

Способ осуществляется следующим образом.

По направлению уклона нарезают поливные борозды 2 и 6 с междурядьями 0,6 м.

В конце поливных борозд выполняют перемычку 3, например, с помощью одноотвального плуга. От концевой перемычки на расстоянии, обеспечивающем впитывание половины расхода добенания, выполняются перепуски-углубления 4, по которым половину расхода пропускают в неполиваемые ранее борозды 2. Перед углублением 4 в бороздах 2 и 6 из уплотненной почвы или обычной армированной бумагой выполняют водосливные земляные перемычки 5. У перемычек 5 для увеличения впитывания накапливают уровень воды в бороздах 2 и 6. При достижении заданного уровня вода переливается через водосливные перемычки 5, поступает в нижележащие участки борозд, накапливается у концевой перемычки 3 и впитывается почвой. В верхней части борозды 2 и 6 увлажняют за счет длительного времени нахождения воды в верхней части поливных борозд 2, а в нижней части борозды 2 и 6 увлажняют в сравнительно короткий промежуток времени (по сравнению с обычным поливом) за счет уменьшения расстояния между поливными бороздами 2 и 6 так, как воду по углублениям

4 подают в каждую из борозд, и увеличения смоченного периметра в концевой части каждой из борозд за счет создания подпора от перемычек 3 и 5. На больших уклонах для увеличения длины подпора располагают по длине борозд каскадом в необходимом количестве. Такое дифференцирование изменение ширины поливных междурядий по длине поливных борозд и увеличение глубины наполнения нижних участков борозд обеспечивает равномерное увлажнение почвы по длине поливных борозд.

При существенном различии скоростей движения воды в уплотненных и рыхлых бороздах и для точности разделения расходов на углубления 4 в нижней части борозд

2 и 6 осуществляют перераспределение воды по дополнительным углублениям 7. Перераспределение расходов у перемычки 3 осуществляется автоматически.

Общий экономический эффект за счет экономии оросительной воды и получения добавочной продукции составляет 128,9 руб/га. фиг. 2
