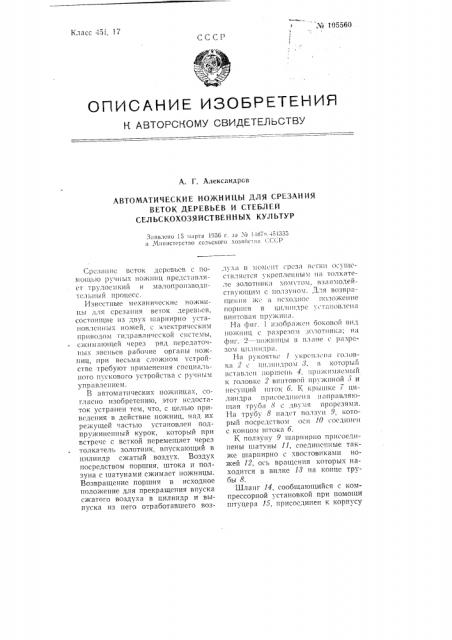

М !05560

Класс 451, !7

СССР

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

А. Г. Александров

АВТОМАТИЧЕСКИ Е НО)КН И ЦЫ ДЛЯ СРЕЗАН И Я

ВЕТОК ДЕРЕВЬЕВ И СТЕБЛЕЙ

СЕЛЬС КОХОЗЯ ЙСТ ВЕН Н ЫХ КУЛЬТУР

Зая!!г!еио !5 марта !956 г. ла Х 1-!стя -!5!335 в Министерство сельского хозя!!с! ва (:C (.Р

Срсзяппс веток деревьев с EIoмощью ру lllbix ножниц представляет трудоемкий и малопропзводнтс. и ны!1 процесс.

Известные механические ножницы для срезания веток деревьев, состоящие из двух шарнирно установлс!и!ых ножей, с электрическим приводом гидравлической системы, сжимаю!цей !ерез ряд передаточных звеньев рабочие органы !южниц, при весьма сложном устройстве требуют применения специального пускового устройства с ручным управлением.

Б автоматических ножницах, согласно изобретению, этот нсдоста-.îê устранен тем, что, с целью приведения в действие ножниц„над их режу!цей частью установлен подпружиненный курок, которь1й при встрече с веткой перемещает через толкатель золотник, впускающий в цилиндр сжатый воздух. Воздух посредством поршня, штока и ползуна с шатунами сжимает ножницы.

Возвращение поршня в исходное положение для прекращения впуска сжатого воздуха в цилиндр и выпуска из пего отработавшего воз;1ух!»те и IICXОДПОС ПО. IОЖСННЕ

НОРпнlя В цн, IIIII,Et)с УOТ11ВОВ,!сна

ВинтОВая пру ж!П1л.

На фпг. 1 изображcll боковой внд ножниц с разрезом золотникл; и» фнг. 2 — но>кннцы в плане с разрезом цилиндра.

Ня р коят!сс 1 х креплоll(l ГО. IОВКН 2 0 цпл!и!дром 8, в которьш

Встявл. и поршень 4. прпжпмасмый к головке 2 винтовой пружиной 6 и несущий 1»101< 6, К крышке 7 цилиндра присоединен!л нлпрлвля1ощая труб» 8 с двуз1я прорсзямн.

На трубу 8 падет ползун 9, который посредством осн 10 coeyillicII с концом штока 6.

К ползуну 9 п!ярнирно присоединены шатуны 11, соединенные также шарнирно с хвостовнкамн ножей 12, ось вращения которых находится в вилке 18 на конце трубы 8.

Шланг 14, сообщающийся с компрессорной установкой при помощи штуцера 15, присосдинеп к корпусу

Отв. редактор П. Ю. Мазуренко

Сгандартгиз. Поди. к печ. 17/V-1957 г. Объем 0,25 и. л. Тираж 350. Бена 50 коп.

Гор. Алатырь, типография ¹ 2 Министерства культуры Чувашской АССР. Зак. 3074
