Ящик для транспортирования грузов
Иллюстрации
Реферат
ЯЩИК ДЛЯ ТРАНСПОРТИРОВАНИЯ ГРУЗОВ, преимущественно бутылок, содержащий днище, боковые и торцовые стенки, причем одна из торцовых стенок выполнена откидной, отличающийся тем, что, с целью облегчения процесса выгрузки грузов, он снабжен направляюохими, смонтированными на боковых стенках, и П-образной рамкой, подвижно установленной на последних. 17 (Л о ел ел Oi со
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСНИХ
РЕСПУБЛИК
ÄÄSUÄÄ 1055690 A з(511 В 65 D 1/24; В 65 D 85/30
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ р...
ОПИСАНИЕ ИЗОБРЕТЕНИЯ /1
К ABTOPCHOMV СВИДЕТЕЛЬСТВУ
17 иг. (21) 2684805/28-13 (22) 10. 11. 78 (46) 23.11.83. баюл. № 43 (72) П. Ф. Швец (53) 621.798.12 (088.8) (56) 1. Авторское свидетельство СССР № 412075, кл. В 65 D 1/24, 1972.
2. Авторское свидетельство СССР № 519365, кл. В 65 D 1/24, 1975.
3. Патент Англии № 1081804, кл. В 8Р, опублик. 1967 (прототип). (54) (57) Я1ЦИК ДЛЯ ТРАНСПОРТИРОВАНИЯ ГРУЗОВ, преимущественно бутылок. содержащий днище, боковые и торцовые стенки, причем одна из торцовых стенок выполнена откидной, отличающий ся тем, что, с целью облегчения процесса выгрузки грузов, он снабжен направляющими, смонтированными на боковых стенках, и П-образной рамкой, подвижно установленной на последних.
1055690
Изобретение относится к таре и может быть иСпользоваНо для храиения и трайспортирования грузов, преимущественно бутылок.
Известен ящик, содержащий ячейки, образованные упругими лепестками, утолщенными у основайия и имеющими в средней части буртик, обеспечивающий фиксирование бутылок (1).
Однако укладка и выемка изделий в 10 таком ящике трудоемки.
Известен также ящик для транспортирования бутылок, содержащий стенки, днище, ячейки и приспособление для выгрузки бутылок (2) . Недостаток этого ящика — трудоемкий "5 процесс загрузки (укладки бутылок).
Наиболее близким к изобретению является ящик для транспортирования грузов, содержащий днище, боковые и торцовые стенки, одна из которых выполнена 20 откидной (3) .
Целью изобретения является облегчение процесса выгрузки грузов.
Поставленная цель достигается тем, что ящик для транспортирования грузов, преимущественно бутылок, содержащий дни- 25 ще, боковые и торцовые стенки, причем одна из торцовых стенок выполнена откидной, снабжен направляющими, смонтированными на боковых стенках, и П-образной рамкой, подвижно установленной на последних.

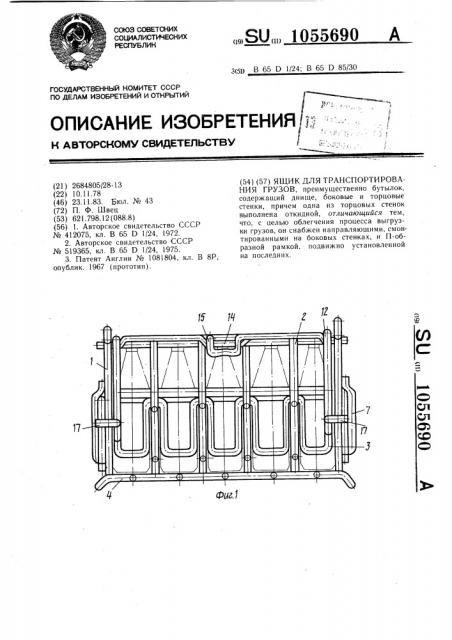

На фиг. 1 изображен ящик для трай- Зо спортирования грузов, общий вид; на фиг. 2— то же, вид сверху; на фиг. 3 — то же, вид сбоку; на фиг.,4 — рамка; на фиг. 5— сечение А-А на фиг, 4; на фиг, 6 — откидная стенка; на фиг. 7 — сечение Б-Б на фиг. 6.
Ящик для транспортирования грузов, преимущественно бутылок, содержит боковые 1 и торцовые 2 стенки, одна из которых выполнена откидной и имеет форму 4Q гребенки, зубья 3 которой повторяют форму корпуса бутылок и отогнуты внутрь ящика на угол, равный например 5 (величина угла зависит от упругости применяемого материала), днище 4 и направляющие перегородки 5, делящие днище ящика на про- 5 дольные ячейки. Ящик имеет направляющие 6 и скобы 7, смонтированные на боковых стенках 1, и П-образную рамку 8, подвижно установленную на йаправляющих 6 посредством проушин 9. Концы 10 передней части рамки 8 отогнуты во внешнюю сторону ящика с целью удобства защепления с неподвижными упорами накопительного стола.
В верхней части боковых стенок 1 вы полнены гнезда 11. Откидная стенка ". средством скоб 12 шарнирно укрепл перекладине 13, имеющей гйездо 14. В в; ней части откидной стенки 2 имеется зацеп 15, служащий одновремейно ручкой для ее поднятия, я ограничители 16, взаимодействуюгцие с гнездами l l при верхнем положении откидной стенки 2. Зацеп 15, взаимодействуя с гнездом 14 перекладины
13, фиксирует откидную стенку 2 в вертикальном положении, при этом последняя посредством ограничителей 16 фиксирует положение рамки 8.
Устройство работает следующим образом.
При ручной разгрузке ящик устанавливают на накопительный стол (транспортер), где одновременно концы 10 рамки 8 входят в зацепление с неподвижными упорами 17.
Поднятием вверх освобождают от перекладины 13 зацеп 15, поднимают откидную стенку 2 и фиксируют ее в верхнем положении с помощью ограничителей 16, разместив их в гнездах 11 боковых стенок 1.
Потянув ящик в сторону, противоположнуюоткидной стенке освобождают его от всего количества бутылок благодаря тому,что рамка 8 остается неподвижной, так как концы
10 ее зафиксированы неподвижными упорами 17. Таким образом одновременно выгружается все количество бутылок. Затем, освободив концы 10 рамки 8, вдвигают ее внутрь ящика и опускают откидную стенку
2.
При укладке бутылок в ящик подчимают и фиксируют в верхнем положении откидную стенку 2, открывая свободный вход бутылок в ячейки между перегородками 5, рамка 8 остается на месте, заполйение возможно как каждой ячейки в отдельности при непосредственном сходе бутылок с однорядного транспортера, так и одновременно во все ячейки со стола накопителя, где сформированный пакет, например 20 штук, подают планкой при неподвижном ящике.
После заполнения ячеек ящика возвращают в вертикальное положение откидную стенку 2 и фиксируют ее зацепом 15, который надевают на кромку гнезда 14. При посадке зацепа 15 в гйездо 14 перекладины
13 отогнутые зубья 3 откидной стенки 2 создают на каждый ряд бутылок усилия, вследствие чего последние плотно прижаты друг к другу и пер городкам 5, т. е. надежно зафиксированы.
Предлагаемая конструкция ящика позволяет значительно снизить трудоемкость загрузки и выгрузки.
