Способ разработки уступа

Способ разработки уступа

Иллюстрации

Показать все

Реферат



СПОСОБ РАЗРАБОТКИ УСТУПА , включающий установку драглайна на рабочей площадке уступа, обрущение и выемку пород в забое, отличающийся тем, что с целью сокращения затрат с обеспечением безопасности работ при отработке пород, склонных к оползнеобразованию надподошвенного вида, перед обрущением пород в рабочей площадке уступа драглайном проходят продольную траншею параллельно нижней бровке уступа, создают предохранительный вал из пород траншеи на внешней по отношению к забою части рабочей площадки, причем проходку траншеи и создание вала производят с опережением забоя на величину максимального радиуса черпания драглайна. (Л от ел 00 О5

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

З(51) Е 21 С 41 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ(СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 337009Р /22-03 (22) 24.12.81 (46) 23.11.83.Бюл. № 43 (72) В, Б. Кульбацкий, С. В. Кирюков, П. Г. Исаев, A. К. Потапов, Н. В. Кузьмин и В. И. Попов (71) Ленинградский ордена Ленина, ордена

Октябрьской Революции и ордена Трудового Красного Знамени горный институт им. Г, В. Плеханова (53) 622.27! (088.8) (56) 1. Фисенко Г. А. Устойчйвость бортов, карьеров и отвалов. M., «Недра», 1965, с. 259.

2. Фисенко Г. А. Устойчивость бортов, карьеров и отвалов. М., « Недра», 1965, с. 265, рис 115 (прототип).

ÄÄSUÄÄ 1 55876 А (54) (57) СПОСОБ РАЗРАБОТКИ УСТУПА, включающий установку драглайна на рабочей площадке уступа, обрушение и выемку пород в забое, отличающийся тем, что с целью сокращения затрат с обеспечением безопасности работ при отработке пород, склонных к оползнеобразованию надподошвенного вида, перед обрушением пород в рабочей площадке уступа драглайном проходят продольную траншею параллельно нижней бровке уступа, создают предохранительный вал из пород траншеи на внешней по отношению к забою части рабочей площадки, причем проходку траншеи и создание вала производят с опережением забоя на величину максимального радиуса черпания драглайна.

1055876

Составитель Л. Завьялов

Редактор О. Юрковецкая Техред И. Верес Корректор М. Шароши

Заказ 9260/27 Тираж 603 Подписное

ВНИИ ПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к горной промышленности и может быть использовано при открытой разработке пород, склонных к оползнеобразова нию.

Известен способ разработки уступов, включающий выемку и погрузку пород и устройство контрфорса у основания отвала (1).

Недостатком способа является отсутствие безопасных условий работы при разработке пород уступов, склонных к оползнеобразованию.

Наиболее близким к изобретению по технической сущности и достигаемому результату является способ разработки уступа, включающий установку драглайна на рабочей площадке уступа, обрушение и выемку пород в забое (2).

Недостатком известного способа является снижение безопасности работ при образовании оползней.

Цель изобретения — сокращение затрат с обеспечением безопасности работ при отработке пород, склонных к оползнеобразованию надподошвенного вида.

Поставленная цель достигается тем, что согласно способу разработки уступа, включающему установку драглайна на рабочей площадке уступа, обрушение и выемку пород в забое, перед обрушением пород в рабочей площадке уступа драглайном проходят продольную траншею параллельно нижней бровке уступа, создают предохранительный вал из пород траншеи на внешней по отношению к забою части рабочей площадки, причем проходку траншеи и создание вала производят с опережением забоя на величину максимального радиуса чарпания драглайна.

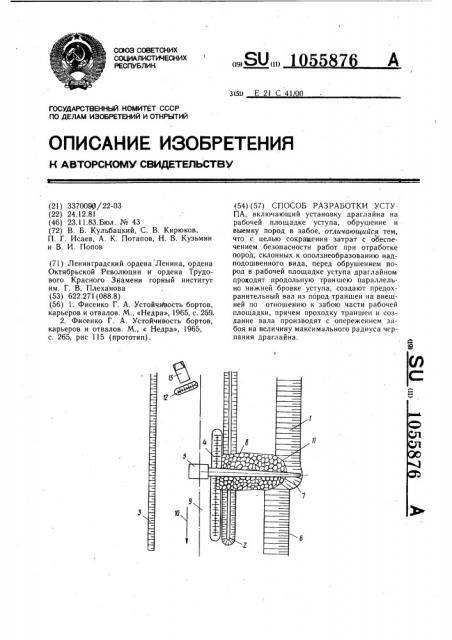

На чертеже представлена схема производства работ по предложеннному способу.

На чертеже изображены разрабатываемый уступ 1, траншея 2 в нижележащем уступе 3 плотных пород, барьерно-эеранирующая насыпь 4, экскаватор-драглайн 5, надподошвенный оползень 6, забой 7 драглайна, радиус 11 черпания драглайна, ограничительный вал 12 для точной установки автосамосвала, автосамосвал 13.

Способ отработки уступа заключается в следующем ..

При отработке неустойчивых пород уступа 1 драглайном 5, расположенном на кровле нижележащего уступа 3 плотных пород предварительно нижним черпанием, перпендикулярно к оси возникновения оползня 6 на кровле уступа 3 параллельно уступу

1 и оси 9 хода драглайна образуется траншея 2 и барьерно-экранирующая насыпь 4 из плотных пород уступа 3. Поперечное сечение траншеи 2 и соответственно насыпи 4 принимают в соответствии с объемом оползня 6 с

20 целью ограничения распостранения оползших пород 8. Образование траншеи 2 и насыпи 4 осуществляют драгл айном 5 с опережением в указанном направлении 10 вдоль фронта уступа 1 на расстоянии, равном максимальному радиусу 11 черпания драглайна. Под защитой насыпи 4 драглайном 5 производится погрузка оползших пород 8 и пород забоя 7 в автосамосвал 13. Для точной установки самосвала под погрузку предусматривается ограничительный вал 12 из породы.

По мере подвигания забоя 7 в направлении 10 насыпь 4 из плотных пород отгружается драглайном 5 в самосвал 13.

Использование изобретения позволяет сократить затраты и обеспечить безопасность условий работы для людей и механизмов при отработке неустойчивых пород, склонных к внезапному возникновению подподошвенных оползней.
