Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

1 (19) M (11) 3(5Ц G 05 F l/44; Н 02 P 13/18

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ,::

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ /

J (21) 3238730/24-07 (22} 16.01.81 (46) 23. 11.83. Бюл. и 43 (72) А.В. Фельдман, Р.Д. Бай, A.À. Канеп и А.И. Чабанов (71) Новосибирский научно-исследовательский, проектно-конструкторский и технологический институт комплексного электропривода (53) 621.316.721(088.8) (56) 1. Бродовский В.Н. и Иванов E.Ñ.

Исполнительные устройства с многофазными электродвигателями переменного тока. - В кн.: Техническая кибернетика. Устройства и элементы систем автоматического регулирования и управления, часть 111. и., "Машиностроение", 1976, с. 255-273.

2. Авторское свидетельство СССР по заявке 1г 2731208, кл. Н 02 P 13/18, 1979. (54) (57) РЕГУЛЯТОР ТОКА ТРЕХфАЗНОЙ

НАГРУЗКИ, содержащий источник постоянного напряжения, первый и второй задатчики фазных токов, подключенные соответственно к входам первого и второго инверторов с отрицательной обратной связью по выходному току, подключенных своими силовыми входами к двум потенциальным выходам источника постоянного напряжения, а выходами - соответственно к первому и второму выходным выводам для подключения двух фаз нагрузок, о т л и" ч а ю шийся тем, что, с целью упрощения технической реализации, третий выходной вывод для подключения а

Щ третьей фазы нагрузки образован средним выводом источника постоянного на" пряжения.

С.

1056147

- 5

1О

f5

45

Изобретение относится к преобразовательной технике и может быть использовано для регулирования тока трехфаэной нагрузки, .например, в электроприводе переменного тока элект ромобиля, электрокары и аналогичного их напольного электротранспорта.

Известен трехфазный регулятор тока в электроприводе переменного то" ка, который может быть использован в электромобиле, содержащий источник постоянного напряжения, нагрузку, в люченную в звезду или треугольник, первый и второй задатчики фазных токов, подключенные соответственно к входам первого и второго инверторов с отрицательной обратной связью по выходному току, йодключенных своими силовыми входами к потенциальным выходам источника постоянного напря жения, а выходами - к первому и вто- рому входным зажимам нагрузки, а так" же, третий инвертор с отрицательной обратной связью по выходному току, подключеАный своим входом к задатчику третьего фазного тока, силовыми входами к потенциальным выходам источника постоянного напряжения, а выходом-- к третьему, входному зажиму нагрузки (1 J.

Известный регулятор отличается сложностью технической реализации, что препятствует созданию высокоэкономичных; малогабаритных и бесконтактных электроприводов для электромобилей, электрокар.

Наиболее близким к изобретению является регулятор тока трехфазной нагрузки, содержащий источник постоянного напряжения, первый и второй задатчики фазных токов, подключенные соответственно к входам первого и второго инверторов с отрицательной обратной связью по выходному току, подключенных своими силовыми входами к двум потенциальным выходам источника постоянного напряжения, а выходами соответственно к первому и второму выходным выводам для подключения двух фаз нагрузок.

Кроме того, регулятор. имеет третий инвертор с отрицательной обратной связью по выходному току, подключенный силовыми входами к потенциаль" ным выходам источника постоянного напряжения, а выходом к третьему входу зажима нагрузки, блок суммирования, подключенный входами к выходам первого и второго задатчиков фазных токов, а выходом - к входу третьего инвертора (2 j.

Недостаток известного регулятора тока состоит в сложности технической реализации.

Целью изобретения является упрощение технической реализации.

Поставленная цель достигается тем, что в регуляторе тока трехфазной нагрузки, содержащем источник ностаяннОго напряжения, первый и второй задатчики фазных токов, подключенные соответственно к входам nepeoro и второго инверторов с отрицательной обратной связью по выходному току, подключенных своими силовыми входами к двум потенциальным выходам источника постоянного напряжения, а выходамисоответственно к первому и второму выходным выводам для подключения двух фаз нагрузок, третий выходной вывод для подключения третьей фазы нагрузки образован средним выводом источника постоянного напряжения.

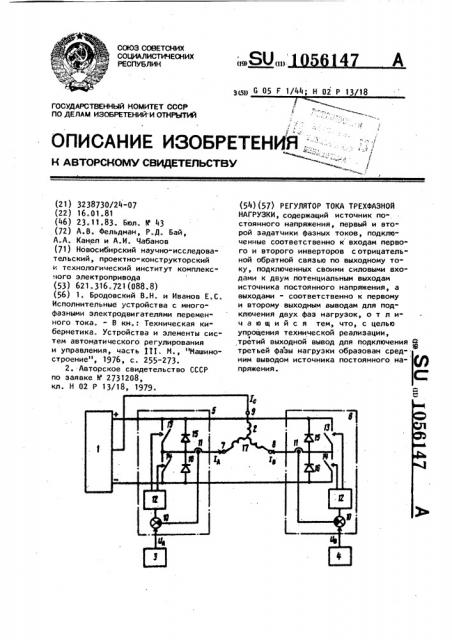

На чертеже приведена схема. регуля" тора тока трехфазной нагрузки, например,привода электромобиля.

Регулятор тока содержит источник l. постоянного напряжения, нагрузку 2, включенную в звезду, первый 3 и второй 4 задатчики фазных токов, подключенные соответственно к входам перcoro 5 и второго 6 инверторов с отрицательной обратной связью по выход35 ному току, подключенных своими силовыми входами к потенциальным выходам источника 1 постоянного напряжения, а выходами к первому 7 и второму 8 выходным выводам для подключения двух фаэ нагрузки 2, а третий выходной вывод 9 для подключения третьей фазы нагрузки 2 соединен с соответствующим средним выводом источника 1 постоянного напряжения.

Регулятор работает следующим образом.

Сигналы задания 0, и {J, определяющие амплитуду, частоту и разность фаэ фазных токов Эд и Зв соответственно подаются от первого 3 и второго 4 задатчиков на входы инверто" ров 5 и 6 с отрицательной обратной связью по выходному току. В каждом инверторе выделяется разность с помощью устройства 10 сравнения между заданным входным сигналом и сигналом, пропорциональным выходному току, от датчика 11 тока. Сигнал разности через схему 12 формирования импульс3 1056147 4 ных сигналов управления ключами 13 фазный ток создается путем эамыкаи 14 усилителя напряжения поддержи- ния суммы первого и второго фазных вает на выходе инвертора заданное, токов через нагрузку и среднюю точ" значение фаэного тока. Ключи 13 и 14 ку источника постоянного напряжеаунтированы возвратными диодами 1 5 ния. Отсутствие задатчика фазного и 16 соответственно. фазные токи эд тока и канала третьего фазного регуля-, и д суммируются в узле 17 нагруэ- тора при таком подключении трехфаэной ки 2 и формируют третий фазный ток . нагрузки между выходами двух инвер"

3с, который через третий выходной вы- торов и средней точкой источника повод для подключения третьей фазы Hà- 10 стоянного напряжения (аккумуляторной грузки 2 подводится к средней точке батареи ) упрощает техническую реалиисточника постоянного напряжения, об- эацию регулятора, обеспечивая формиразуя замкнутую цепь для токов на- рование симметричной системы трех" грузки (выводных токов инверторов 5 фазных токов, а также их регулиро.и 6).

Таким образом, в предлагаемом ре- . Экономическая эффективность предгуляторе.первый и второй фазные то- лагаемого трехфазного регулятора токи формируются в соответствйи с за- ка заключается в снижении на 303 стодаными входными сигналами, а третий имости управляющих устройств.
