Реферат



ГЕНЕРАТОР СЛУЧАЙНЫХ ДВОИЧ; ,НЫХ СИГНАЛОВ, содержащий бистабильный элемент, масштабирующий резистор , отличающийся тем, что, с целью упрощения генератора, он содержит элемент Запрет, а бистабильный элемент выполнен в виде О-триггера, синхронизирующий вход которого является входом генератора и объединен с инверсным входом элемента Запрет, выход которого является выходом генератора, инверсный выход О-триггера через масштабирующий резистор соединен с D-входом О-триггера, прямой выход которого соединен с прямым входом элемента Запрет.

СОЮЗ СОВЕТСКИХ

МЮ °

РЕСПУБЛИК

„.SU„,(А

ЗШ006F75

МСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ н авто скому свидн.кльствм (21) 3486364/18-24 (22) 24.08.82 .(46) 23 ° 11.83. Бюл. Р 43 (72) И.Г. Филиппенко, С.В. Понеделко и Г.В. Воренов (71) Харьковский институт инженеров железнодорожного транспорта им. С.М. Кирова (53) 681.325(088.8) (56) 1. Бобнев М.П. Генерирование случайных сигналов. М., "Энергия",, 1971.

2. Авторское свидетельство СССР

Р 688905, кл. G 06 F 7/58 1978 (прототип). (54) (57) X EHEPATOP СЛУЧАЙНЫХ ДВОИЧ-

НЫХ СИГНАЛОВ, содержащий бистабильный элемент, масштабирующий резистор, отличающийся тем, что, с целью упрощения генератора, он содержит элемент "Запрет",. а бнстабильный элемент выполнен в виде

О-триггера, синхронизирующий вход которого является входом генератора и объединен с инверсным входом элемента "Запрет", выход которого является выходом генератора, инверсный выход О-триггера через масштабирующий резистор соединен с D-входом

О-триггера, прямой выход которого соединен с прямым входом элемента

"Запрет".

1056189

Составитель A. Карасов

Редактор A. Козориз Техред И.Гайду

Корректор С.шекмар

Заказ 0307/42 Тираж 706 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д„ 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Изобретение относится к вычислительной технике и может быть исполь зовано при моделировании случайных процессов, при построении генераторов случайных чисел для цифровых вычислительных машин, имитаторов 5 помех при испытании различной аппаратуры связи.

Известен генератор случайных со бытий, содержащий генератор случайных чисел с равновероятным законом 10 распределения вероятности, запоминающий регистр, элементы И, ЙЛИ (1);

Недостатко л генератора является его сложность.

Наиболее близким техническим реше- ;5 нием к прецлагаемому является генератор случайных двоичных сигналов, содержащий бистабильный элемент, элемент согласования, элемент НЕ и интегратор (?) .

Недостатком этого генератора является также его сложность.

Цель изобретения - упрощение генератора.

Для достижения поставленной цели в генератор случайных двоичных .сигналов, содержащий бистабильный элемент, масштабирующий резистор, введен элемент "Запрет", а бистабильный элемент выполнен в виде О-триггера, синхронизирующий вход которого З 3 . является входом генератора и объединен с инверсным входом элемента

"Запрет", выход которого является выходом генератора, инверсный выход

D-триггера через масштабирующий ре- 35 зистор соединен с D-входом 0-тригге ра, прямой выход которого соединен с прямым входом элемента "Запрет" °

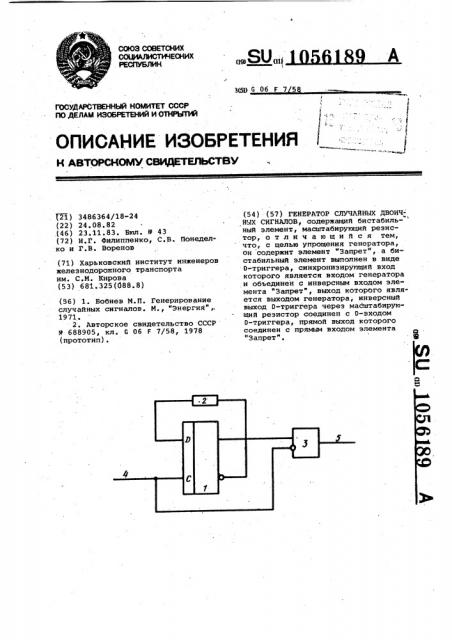

На чертеже приведена функциональная схема предлагаемого генератора. 49

Генератор содержит О-триггер 1, масштабирующий резистор 2, элемент

3 "Запрет", вход 4 и выход 5.

Генератор работает следующим образом. 45

При подаче на тактирующий вход

0- триггера 1 положительного импуль-са последний возбуждается на частоте, определяемой временем переходных процессов D-триггера на время действия импульса. По заднему фронту положительного импульса высокочастотные колебания срываются и на выходе О-триггера устанавливается высокий или низкий потенциал. Считывание двоичных символов с выхода 5 генератора происходит во время отсутствия положительного импульса на. входе 4 генератора. При максимально возможной обратной связи через резистор 2 амплитуда высокочастотных колебаний в основном не превышает уровня логического "0" и вероятность появления единичного символа на выходе 5 генератора не превышает 0,05. Ослабление обратной связи (увеличение сопротивления резистора 2} приводит к появлению на входе 0-триггера 1 положительного напряжения, смешающего высокочастотные колебания в сторону потенциала логической "1", при этом вероятность появления единичного символа на выходе 5 генератора возрастает и при величине обратной связи, близкой к, 25% от первоначальной, вероятность/ появления единичного символа на выходе генератора близка к единице.

Зависимость вероятности появления единичного сигнала на выходе 5 генератора от величины сопротивления резистора 2 носит практически линейный характер. Использование в предлагаемом генераторе случайных двоичных сигналов логических элементов, не имеющих специальные входы расширения, сводит к минимуму аппаратурные затраты на его реализацию. Кроме того, зависимость появления двоичного сигнала на выходе генератора от одного параметра, а именно - сопротивления резистора, позволяет упростить реализацию функции регулирования вероятности выходных сигналов,
