Устройство для отображения информации на газоразрядной индикаторной панели

Устройство для отображения информации на газоразрядной индикаторной панели

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ОТОБРАЖЕНИЯ ИНФОРМАЦИИ НА ГАЗОРАЗРЯДНОЙ ИHДИKRЧi ТОРНОЙ ПАНЕЛИ, содержащее генератор синхроимпульсов, первый выход которого подключен к синхровходу преобразователя код - время, последова тельно соединенные датчик кодов видеосигнала , преобразователь кодов и блок оперативной памяти , выходы которого соединены с информационными входами преобразователя код - вре-. мя, две группы ключей, выходы которых подключены к соответствукядим шинам газоразрядной индикаторной панели , а первые входы ключей групп подсоединены к выходам генератора опросных импульсов, и блок сканирования, причем вторые входы ключей первой группы соединены свыходами преобразователя код - время,отличающее с я тем, что, с целью повышения качества изображения за счет увеличения градаций яркости и контрастности , оно содержит преобразователь код - частота, выходы которого под- ; ключены к вторым входам ключей второй группы, а синхровход преобразователя код - частота - к второму выходу Генератора синхроимпульсов, регистры сдвига, входы сдвига которых I соединены, с выходом блока сканироваСО ния, а выходы - с информационны и1И входами преобразователя код - часто;та , и блок постоянной памяти, выхо:ДЫ которого подключены к уСТч1НОВОЧ-г :ным входам регистров сдвига.

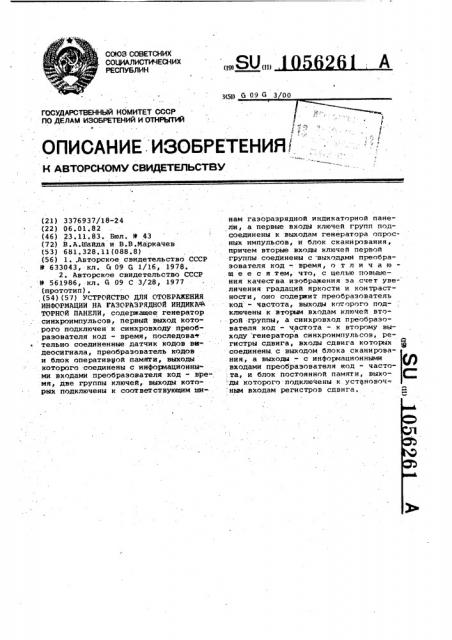

„,ЯУ„„A

СОЮЗ С08ЕТСНИХ

СО(4ИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

3(51) G 09 3/00

ГОСУДАРСТВ ВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPbITHA с

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3376937/18-24 (22) 06.01.82 (46) 23.11 83. Бюл. 9 43 (72) В.A..Øàéäà и В.В.Маркачев (53) 681.328.11(088.8) (56) 1..Авторское свидетельство СССР

В 633043, кл. 4 09 G 1/16, 1978.

2. Авторское свидетельство СССР Р 561986, кл. G 09 С 3/28 1977 (прототип), (54) {57) УСТРОИСТВО ДЛЯ ОТОБРАЖЕНИЯ

ИНФОРМАЦИИ НА ГАЗОРАЗРЯДНОЙ ИНДИКАР

ТОРНОИ ПАНЕЛИ, содержащее генератор сиихроимпульсов, первый выход которого подключен к синхровходу преобразователя код — время, последовае тельно соединенные датчик кодов видеосигнала, преобразователь кодов и блок оперативной памяти, выходы которого соединены с информационными входами преобразователя код - время, две группы ключей, выходы которых подключены к соответствующим ши» нам газоразрядной индикаторной панели, а первые входы ключей групп подсоединены к выходам генератора опросных импульсов, и блок сканирования, причем вторые входы ключей первой группы соединены с выходами преобразователя код -. время, о т л и ч а ющ е е с я тем, что, с целью повышения качества изображения за .счет уве- личения градаций яркости и контрастности, оно содерюкит преобразователь код - частота, выходы которого подключены к вторым входам ключей второй группы, а синхровход преобразователя код - частота — к второму выходу генератора синхронмпульсов, регистры сдвига, входы сдвига которых Я соединены, с выходом блока сканирования, а выходы — с информационными входами преобразователя код — часто.та, и блок постоянной памяти, выходы которого подключены к установоч-. ным входам регистров сдвига.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

1056261

Изобретение относится к радиотех-4 .нике, технической физике, автоматике и вычислительной технике и может быть использовано при отображении информации на матричных индикаторных

-панелях, например газораэрядных индикаторных панелям (ГИП) переменно го тока.

Известно устройство для отображе ния информации, содержащее последовательно соединенные датчик кодов видеосигнала, блок сокращения избыточности видеосигнала, блок памяти, блок восстановления видеосигнала,, преобразователь код - напряжение и телевизионный индикатОр. В устройстве Для сокращения объема блока памяти применен метод дифференциально- . кодовой модуляции - в ячейку блока. памяти записывается разность кодов данного и предыдущего отсчета. Пос-: кольку соаедние отсчеты видеосигна-. ла слабо различаются, эта разность, как, правило, мала.и для ее кодирования необходимо меньшее число.разрядов, а следовательно, и меньший общий объем блока памяти (lj . .Недостатком известного устройства является, снижение качества изображения (затягивание резких переходов в иэображении), необходимость преобразования кода в аналоговое значение видеосигнала и, следова- тельно, необходимость включения в состав. устройства.преобразователя код — напряжение..

Наиболее близким к изобретению является устройство для отображения информации на газоразрядной индикаторной панели, содеркащее матричную индикаторную панель, горизонтальны- ми и вертикальными электродами подключенную к выходам электронных клю чей координаты f и .координаты (, входами, питания соединенных с первым и вторым выходами генератора, ..импульсов высокой частоты, многоканальнцй преобразователь код вЂ, интервал„ выходами подключенный к сигнальным входам электронных ключей координаты М, а входом тактовой частоты - к первому выходУ генератора синхроимпульсов, блок сканирования по координате X. и последовательно соединенные:датчик кодов видео.сигналов, блок сокращения избыточ. ности видеосигнале блок памяти, блок восстановления видеосигнала;включенный между входами блока па-. мяти и входами многоканального преобразователя код- интервал, и. блок выборки .электрода по координате (, входом подключенный к блоку сканиро-. вания по координате 3,, а выходами « к управляющим входам электронных ключей координаты (. Видеосигнал в цифровом виде поступает на блок сокращения избыточности, где производится дифференциально-кодовая

Модуляция сигнала. Резуль татирующие коды записываются в блок памяти.

Считанные с повышенной частотой иэ баока памяти коды отсчетов текущей строки поступают на блок восстановления видеосигнала, где производится их восстановление. С выходов блока восстановления отсчеты видеосигнала текущей строки (коды яркос»

)6 тей ячеек строхи панели) поступают. на многоканальный преобразователь код — интервал,.преобразующий код отсчета в длительность импульса на соответствующем выходе. Сигналы с

1 выхода преобразователя посредством электронных ключей координаты У под ключают импульсы с второго выхода генератора высокой частоты к вертикальным электродам панели.

С помощью электронных ключей координаты 1 блок выборки электро- ° да по координате " по сигналам с блока сканирования по координате подключает импульсы с первого выхода генератора высокой частоты,к соответствующему горизонтальному. электроду панели на время строки.

Совместное воздействие импуль-. сов высокой частоты со стороны строк и. со стороны столбцов вызыЗО вает свечение ячеек выбранной стро ки Паиели. При этом яркость свечения ячейки пропорциональна длитель,ности воздействия иа ячейку импульсов высокой частоты, т.е. коду соот35 ветствующего отсчета видеосигнала.

Яркость за период преобразования высока, так как ячейки матричной панели возбуждаются импульсами высокой частоты, намного превосходя40 щей по частоте поддерживающее напряжение в обычном режиме работы.

Учитывая, что ячейки отдельной строки возбуждаются один раз за кадр, их яркость соответственно -ниже (2) .

4 Недостатком данного устройства является низкое качество изображения иэ-за недостаточной яркости.

Поскольку в. течение кадра время горения отдельной ячейки не превы.шает длительности строки, для получения яркости в 100 " 200 кд/м ге.нератор импульсов высокой частоты должен обеспечить частоту следования импульсов 15-30 мГц, что .затруднительно реализовать. Поскольку в г данном устройстве используется лишь дифференциально-кодовая модуля-, ция по строке, а ряд сигналов .(на- . пример, сигналы с выхода приемника навигационной РЛС) отличается сильи

60 ной взаимосвязью между отсчетами соседних строк, качество иэображе,ния для этих сйгналов особенно низкое.

Целью изобретения является ловы

6 шение качества изображения за счет

1056261 памяти записывается величина Е, разнорядность которой меньше разнорядности "с вследствие сильнойлзаи ,мосвяэи между отсчетами соседних строк. При.отображении кбды отсче.тов одной строки считываются с блока оперативной памяти и поступают на информационные входы преобразователя 5 код - время, число- каналов которого. равно числу ячеек в строке

ГИП. Обновление кодов на информационных входах преобразователя 5 производится с частотой коммутации строк.

3а время одной строки преобразователь с помощью импульсов тактовой

5 частоты с первого выхода генератора 6 синхроимпульсов формирует на .своих выходах импульсы Ж, К (фиг. 2) длительность которых пропорциональна кодам на соответствующих входах преобразователя 5, Импульсы Ж, К (фиг. 2) поступают на в орые входы ключей первой группы 2, которые подключают выход генератора 4 опросных импульсов к соответствующим столбцам панели l на время действия иМпульсов Ж, К (фиг. 2) с преобразователя 5, В это же время блок 10 сканиро. вания вырабатывает сигнал адреса к-й строки, поступающий íà вход сдвига регистров 11 сдвига и вызывает появление на их К-М, ) K+13 -.м... .(К+j)-м... (K+Il) -м выходах коды О-го, l-го,... -го, ... Ъ -го коэффициентов восстановления видеосигнала. Коды коэффициентов поступают с блока 12 постоянной памяти на установочные входы блока 11. При этом коды коэффициентов с блока 12 запи сываются в регистры 11. увеличения градаций яркости и контрастности .

Поставленная цель достигается тем, что устройство для отображения информации на газоразрядной индика торной панели, содержащее генератор синхроимпульсов, первый выход которого подключен к синхровходу преобразователя код - время, после- . довательно соединенные датчик кодов видеосигнала, преобразователь кодов и блок оперативной памяти, выходы которого соединены с информацион-. ными входами преобразователя кодвремя, две группы ключей, выходы которых подключены к соответствую- 3 щим шинам гаэораэрядной индикаторной панели, а первые входы ключей групп подсоединены к выходам генератора опросных импульсов, и блок.сканирования, причем вторые входы ключей первой группы соединены с выходами преобразователя код — время, содержит преобразователь код - часто. та, выходы которого подключены к вторым входам ключей второй группы, а синхровход преобразователя код -частота - к второму выходу генератора синхроимпульсов, регистры сдвига, входы сдвига которых соединены с выходом блока сканирования, выходы — с информационными входами преобразователя код - частота и блок постоянной памяти, выходы которого ,подключены к установочным входам регистров сдвига.

На фиг. 1 представлена функцио- 3 нальная схема устройства на фиг. 2 — диаграммы напряжений, поясняющие работу устройства.

Устройство сЬдержит ГИП 1, пер вую 2 и вторую 3 группы ключей,,р генератор.4 опросных импульсов, 1 преобразователь 5 код - время, геератор 6 синхроимпульсов, датчик 7 кодов видеосигнала, преобразователь 8 кодов, блок 9 оперативйой па-.

,мяти, блок 10 сканирования, регист ры ll сдвига, блок 12 постоянйой. па.мяти и преобразователь 13 код - час» то,та.

Устройство работает следующим образом.

С датчика 7 кодов видеосигнала последовательность отсчетов видеосигнала одной. строки в цифровой фор» ме поступает в преобраэоватеЛь 8 кб дов. В блоке 8 для каждого отсчета . 55 вычисляется величина и к "к Е Ъ;Е ., д при этом и и значение Ь; определяетсн Я) межстрочными характеристиками. иэоб" ражения,. например для устройств отображения информации навигационных

РЛС - формой диаграммы направленности антенны. В блок 9 оперативной 65

В первоначальный момент времени. и в дальнейшем их положение в регистрах (а, значит, и строка, к которой они адресуются) определя- ется числом импульсов сдвига, пришедших с блока 10. Блок ll имеет число выходов, равное числу строк панели 1, и на каждом выходе может присутствовать в параллельном коде один из коэффициентов восстановления видеосигнала. С выходов регистров 11.

;коды коэффициентов поступают на информационные входы преобразова" теля 13 код - частота, число каналов которого также равно числу строк панели 1. В каждом канале преобразователя 13 осуществляется преобразование параллельного двоичного кода на выходе в частоту следования импульсов 3, Л (фиг. 2), поступающих на вторые входы ключей второй группы 3.

Максимальная частота следования импульсов равна частоте тактовых импульсов, которая равна частоте

1056?61 импульсов с генератора 4 опросных импульсов либо меньше ее в це лое число раз. Ключи второй группы 3 подключФ4т к соответствующим горизонтальным электродам. панели 1 импульсы с генератора 4 в моменты присутствия импульсов 3, Л (фиг. 2} на вторых входах. Ячейка панели зажигается при совпадении на ее электродах импульсов с выходов генератора 4.

Если же присутствуют импульсы лишь на одном электроде ячейки, она не зажигается. с

Таким образом, выбранная ячейка вспыхивает в пределах ..строки в .тече- 15 ние времени, пропорционального величине кода с блока оперативной памя-, ти, и с частотой, пропорциональной величине кода весового, коэффициентд

Суммарный световой выход (для кода видеосигнала .0 11, кода весового коэффициента 101 - 21; для кода видеосигнала 101, кода весового .коэффициента 0 11"- 24) пропорционален величинеЬ;Е .

За и строк в течение кадра средняя яркость ячейки оказывается пропорциональной величине и ((к " 7 к., а т. е., величине входного . сигнала. Поскольку ячейка зажигается в и строках, ее яркость может быть выше чем т если бы она горела лишь в пределах одной строки, и, соответственно, каЧество иэображения выше.

Количество отображаемых градаций яркости на ГИП устройства при mразрядном коде, записываемом в блоке 9 оперативной памяти, равна 2 и, где и — число одновременно адресуемых строк.

Предлагаемое устройство позволяет значительно повысить качество иэображения за счет. повышения яркости и уменьшения уровня искажений, вносимых ДИКМ. Оно не критично к раэбросу электрических характеристик панели и других устройств, обеспечивающих ее работу, что значительно упрощает устройство.

1056261

f г б I J Ж д щ е

)foe бидеосигнала 0fI коа есооого коэцирициента 101

I(од диРеосигнюю -101

Код бесобого коарФициента Oll

Л

И

Н

О

/(оа Юидеосигнал И1

P

#од биоеосиенала ИЧ
