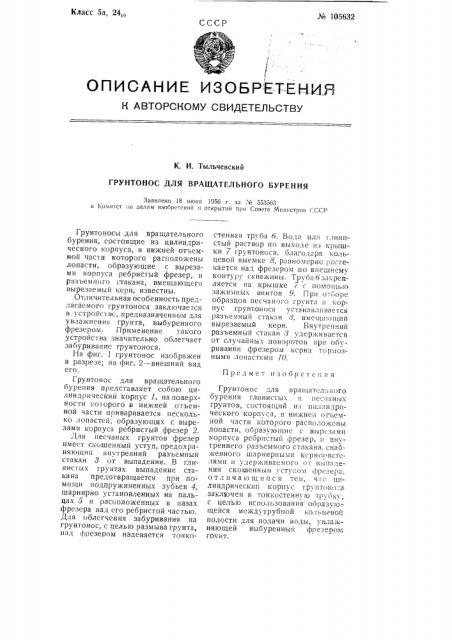

Класс 5а, 24„,1 о J()$$$2

СССР

1 !

I

ОПИСАНИЕ ИЗОБР ЕТ:ЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

К. И. Тыльчевский

ГРУНТОНОС ДЛЯ ВРАЩАТЕЛЬНОГО БУРЕНИЯ

Заявлено 18 июня 1956 г. за . и 553563 в комитет ио делам изобретений и открытий при Совете Министров СССР

Предмет изобретения

Грунтоносы для вращательного бурения, состоящие из цилиндрического корпуса, в нижней отъемной час I и которого расположены лопасти, образующие с вырезами корпуса ребристый фрезер, и разъем ного стакана, вмещающего вырезаемый керн, известны.

Отличительная особенность предлагаемого грунтоноса заключается в устройся ве, предназначенном для увлажнения грунта, выбуренного фрезером. Применение такого устройства значительно облегчает забуривание грунтоноса.

На фиг. 1 грунтонос изображен в разрезе; на фиг. 2 — внешний вид

его.

Гру нтонос для вращательного бурения представляет собою цилиндрический корпус 1, на поверхности кот орого в нижней отъемной части приваривается несколько лопастеи, образующих с вырезами корпуса ребристый фрезер 2.

Для песчаных грунтов фрезер имеет скошенный уступ, предохраняющий внутренний разъемный стакан 3 от выпадения. В глинистых грунтах выпадение стакана предотвращается при помощи подпружиненных зубьев 4, шарнирно установленных на пальцах 5 и расположенных в пазах фрезера над его ребристой частью.

Для облегчения забуривания на грунтонос, с целью размыва грунта, над фрезером надевается тонкостенная труба 6. Водя или глинистый раствор по выходе II3 крь*,шки 7 грунтоноса, олагодяря кольцевой выемке 8, равномерно рясгекается над фрезером по вне пнему контуру скважины. Трубя6закрепляется на крышке 7 с помощью зажимных винтов 9. При от оре образцов песчаного грунта в Корпус грунтоноса устанавливается разъемный cTàê;Iè 8, вмещающий выоезаемый керн. Внутренний разъемный стакан 3 удерживается от случайных поворотов при обуривании фрезером керна тормозными лопастями 10.

Грунтонос для вращательного бурения глинистых и пес- яных грунтов, cocTQHIUèé из цил:

Фиг. 2 вОтв. рв;тактор И. В. Макаров

Стандартгиа Г!одп. к печ. 7lVi-1957 г. Объем 0,125 и. л. Тираж 250. Цена 25 кок, Гор. Л.-.зтырь, -ииографив № 2 Министерства культуры Чувашской ACCP. Зак.40б7
