Реферат



ОПОРНЫЙ УЗЕЛ ДЛЯ ЭЛЕКТРОНА ГРЕВАТЕЛЯ ТЕКУЧЕЙ СРЕДЫ, содержащий опорный диск с отверстиями под нагреватели, Фш 1 опорные кольца, установленные соосно отверстиям под нагреватели в диске, и элементы фиксации опорных колец, о т л и ч а ю щ и и с я тем, что, с целью повышения надежд ности электронагревателя, упрощения и удешевления изготовления опорного узла, опорные кольца выполнены из жаропрочного изоляционного материала, на их наружной поверхности выполнены кольцевые выступы, s на внутренней - по периметру равномерно расположены опорные пятки,-опорные, кольца заглубпень в отверс111я под нагреватели в диске до упора в них выступами и прижаты с фyг{и} стороны элементами, ({жксации, выполненными в виде шайб, которые прикреплены крепежом к диску .

„„SU„„> 056478 A

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСЙУБЛИН

3(59 Н05 В 346 опорные кольца, установленные соосно отверстиям под нагреватели в диске, и элементы фиксации опорных колец, о т л и ч а ющ н и с я тем, что, с целью повышения падеж ности злектр6нагревателя, упрощения и удешев- . ления изготовления опорного узла, опорные кольца выполнены из жаронрочного изоляцион.ного материала, на их наружной поверхности . выполнены кольцевые выступы, а íà внутренней — по периметру равномерно расположены опорные пятки,.опорные кольца заглублеиы в отверстия под нагреватели в диске до упора в них выступами и прижаты с другой стороны элементами фиксации, выполненными в виде шайб, которые прикреплены крепежом к диску, И

j е

;(21) 3446762/24-07 (22) 03.06.82 (46) 23.11.83. Бюл. Р 43, (72) В.Р.Янушис (7I) Ионавское ордена "Знак Почета" производственное объединение "Азот" (53) 621.365.39 (088.8) (5о) 1. "Промышленная энергетика", 1969, И4 8, с. 50 — 51. . 2. Авторское свидетельство СССР по .заяв- . ке И 2985582/24-07, кл. Н 05 В 3 46, 1980.. (54) (57) .ОПОРНЫЙ УЗЕЛ ДЛЯ ЭЛЕКТРО 14-ГРЕВАТЕЛЯ ТЕКУЧЕЙ СРЕДЫ, содержащин опорный диск с отверстиями под нагреватели, ГОСУДАРСТВЕННИИ НОМИТЕТ СССР

fIO: ДЕЛАМ ИЗОБРЕТЕНИИ И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ --= = ;:: /

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ!

056478 виде набора шайб!

50

Изобретение относится к электронагревательной технике, а именно к области резистивных нагревателей, предназначенных для нагрева текучей среды, например в химическом производстве.

Известен электронагреватель текучей среды, содержащий размещенйый вдоль корпуса и равномерно по сечению набор стержневых резистивных нагревательных элементов, установленных с зазором в отверстиях опорных элементов, распределенных по длине корпуса, Они предназначены для нагрева воздуха до 350— .400 С (1).

Однако, нагреватели расположены горизонтально, что не позволяет обеспечить надежную работу при использовании их в установках синтеза, где во время прохода газа образуется нагар, вызывающий короткие замыкания.

Наиболее близким к изобретению по технической сущности являются опорные узлы для набора стержневых резистивных элементов нагревателей текучей среды, которые располагаются вдоль корпуса колонны синтеза. Опорные узлы равномерно распределены по длине корпуса и на каждом из них установлен пучок шпилек, зафиксированных по торцам во фланцах, а на каждой паре шпилек укреплено опорное кольцо. Отверстия опорных колец соосны отверстиям в опорном элементе под резистивные элементы (21.

При ремонте колонны обнаруживают следы скопления нагара на опорных кольцах и на его изоляторах, что может привести к короткому замыканию. Кроме того, технология изготовления опорного кольца с элементами изоляции и крепления сравнительно сложна и трудоемкая.

Цель изобретения — повышение надежности работы электронагревателя, упрощение и удешевление изготовления опорного узла.

Поставленная цель достигается тем, что в опорном узле, содержащем опорный диск с отверстиями под нагреватели, опорные кольца, установленные соосно отверстиям:под нагреватели в диске, и элементы фиксации опор ных колец, опорные кольца выполнены из жаро!трочного изоляционного материала, на их наружной поверхности выполнены кольцевые выступы, а на внутренней — rto периметру равномерно расположены опорные пятки, опорньте кольца заглублены в отверстия под нагреватели в диске до упора в них выступов и прижаты с друтой стороны элементами фиксации, выполненными в виде шайб, которые прикреплены крепежом к диску.

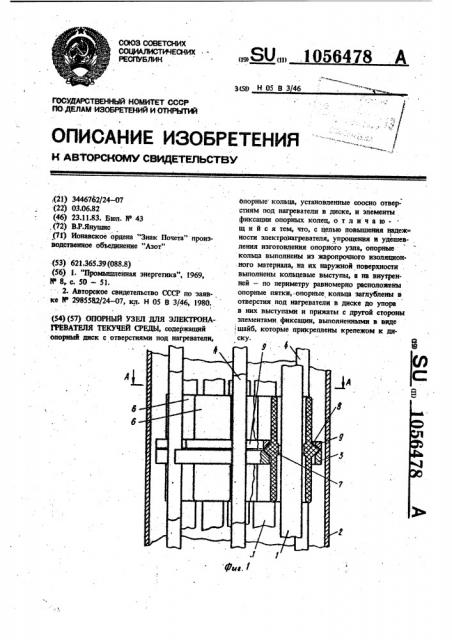

На фиг. 1 изображен опорный узел в сборе, вид сбоку; на фиг. 2 — сечение Л вЂ” А на фиг. 1; на фиг. 3 — опорный узел, в аксонометрии, на фиг. 4 — опорное кольцо, на

° фиг. 5 — элементы фиксации, выполненные в

Нагреватель монтируется в колонне синтеза (не показано) и содержит набор резистивных нагревательных элементов 1 в виде труб из!

О жаропрочного металла и равномерно расположенных по сечению зоны нагрева центрального корпуса 2. Нагревательные элементы .смонтированы в опорном узле, который выполнен в виде равномерно расположенных по длине корпуса 2 опорных дисков 3, зафиксированных в корпусе стержнями 4.

В опорном диске 3 имеются отверстия 5, в которых смонтированы опорные кольца 6, выполненные в виде цилиндров, Опорные кольца 6 изготовлены из жаропрочного изоляционного материала, например фарфора. Опорное кольцо 6 с наружной стороны имеет опорный кольцевой выступ 7, а с внутренней стороны в нем равномерно расположены по периметру опорные пятки 8 (фиг, 4). Пятки 8 служат для центровки нагревательного элемента и улучшения его обдува в зоне опорного кольца.

Опорные кольца 6 к опорному диску 3, прижаты жестко соединенными прижимными шайбами 9, к которым прикреплены фиксирующие шайбы 10, подобранные под крепежный болт, который ввинчивается в отверстие выполненные в опорном диске 3.

Работает устройство следующйм образом.

Газ по корпусу 2 под давлением поднимаясь вверх, обтекает нагревательные элементы 1 и поступает в зону катализатора колонны (не показано) или другое место, для технологического процесса. Благодаря антиадгезионным свойствам материала кольца 6, проходящий поток газа по зазору между нагревателем 1 и опорным кольцом 6 сдувает нагар.

Благодаря значительной длине опорного кольца увеличивается поверхностное изоляционное расстояние между нагревателем 1 и опорным диском 3, что уменьшает опасность короткого замыкания от осадка нагрева, в случае неполного его сдувания.

Таким образом, предлагаемая конструкция позволяет обеспечить надежность работы колонны синтеза, упрощает конструкцию опорного узла, а тем самым удешевляет его изготовление.!
