РЕЖУЩИЙ ИНСТРУМЕНТ с цилиндрической резцовой головкой, содержащей по меньшей мере одну прямоугольную неперетачиваемую поворотную режущую пластину с центральным отверстием , установленную на фиксирующем элементе и перемещаемую посредством клина в радиальном направлении, о тличающийся тем,, что, с целью упрощения конструкции режущего инструмента, в корпусе под режущей пластиной в радиальном направлении выполнен вырез,. в котором установлен с возможность перемещения кулисный камень, причем фиксирующий элемент, установленный в отверстии режущей пластины, ввернут в кулисный камень, прижимающий режущую пластину к опорным поверхностям, предусмотренным по периметру резцовой головки, при этом режущая пластина прилегает к установленному посредством фиксирующего элемента клину узкой боковой поверхО ) ностью, противоположной режущей кромке . ел о: СХ) 00 со

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУЬЛИН

„„SU „„1056883 А

$(59 В 23 С 5-/О6

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР .Ф

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

Э

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К IlATEHTY,(21) 2656102/25-08 (22) 06.09..78 (31) P 2741130.9 (32) 13.09.77 (33) ФРГ (46) 23.11.83. Бюп. Ф 43 (72) Дитер Кресс и Фридрих Хеберле (ФРГ) (71) МАПАЛ Фабрик фюр Прэцизионсверкцойге Др. Кресс, КГ (ФРГ) (53) 621.952.5(088.8) (56) 1. Авторское свидетельство СССР

Ф 512866, кл. В 23 С 5/22, 1974. (54)(57) РЕЖУЩИЙ ИНСТРУМЕНТ с цилинд" рической резцовой головкой, содержащей по меньшей мере одну прямоугольную неперетачиваемую поворотную режущую пластину с центральным отверстием, установленную на фиксирующем элементе и перемещаемую посредством клина в радиальном направлении, о тл и ч а ю шийся тем,, что, с це. лью упрощения конструкции режущего инструмента, в корпусе под режущей пластиной в радиальном направлении выполнен вырез,. в котором установлен с возможностью перемещения кулисный камень, причем фиксирующий элемент, установленный в отверстиь режущей пластины, ввернут в кулисный камень, прижимающий режущую пластину к опорным поверхностям, предусмотренным по

I периметру резцовой головки, при этом режущая пластина прилегает к установленному посредством фиксирующего элемента клину узкой боковой поверхностью, противоположной режущей кромке.

1 l056

Изобретение относится к области металлообработки.

Известен режущий инструмент с цилиндрической резцовой головкой, в пазу корпуса которой установлена на фиксирующем элементе по меньшей мере одна прямоугольная неперетачиваемая поворотная режущая пластина с центральным отверстием, перемещаемая посредством клина в радиальном направ- 10 ленин jl) .

Недостатком известного инструмента является сложность конструкции ввиду необходимости точного выполнения крепежных элементов. 15

Цель изобретения — упрощение конструкции.

Поставленная цель достигается тем, что в режущем инструменте с цилиндрической резцовой головкой, со- 2О держащей по меньшей мере одну прямоугольную неперетачиваемую поворотную режущую пластину с центральным отверстием, установленную на фиксирующем элементе и перемещаемую посредством клина в радиальном направлении, в корпусе под режущей пластиной в радиальном направлении выполнен вырез, в котором установлен с возможностью перемещения кулисный камень, причем фиксирующий элемент, установленный в отверстии режущей пластины, ввернут в кулисный камень, прижимающий режущую пластину к опорным поверхностям, предусмотренным по пе883 2 риметру резцовой головки, при этом режущая пластина прилегает к установленному посредством фиксирующего элемента клину узкой боковой поверхностью, противоположной режущей кромке.

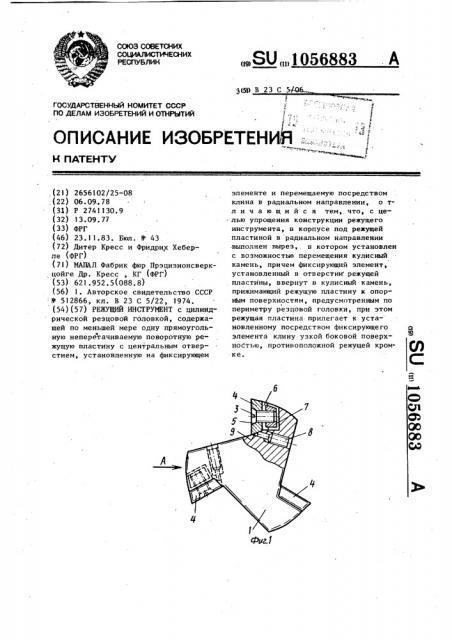

На фиг. представлена конструкция режущего инструмента, вид с торца; на фиг. 2 — вид А на фиг. I.

В корпусе 1 резцовой головки выпол. нен паз 2, в котором на фиксирующем элементе, выполненном в виде винта 3, установлена режущая пластина 4 с центральным отверстием 5. Под режущей пластиной в корпусе в радиальном направлении выполнен вырез 6, в котором установлен с возможностью перемеще-. ния кулисный камень 7, в котором ввернут винт 3. Клин 8, поджимающий режущую пластину, расположен со стороны, противоположной режущей кромке, и контактирует с ее узкой боковой гранью 9.

Закрепление режущей пластины осуществляется следующим образом.

При заворачивании винта 3 режущая пластина 4 своей опорной поверхностью поджимается к стенкам паза

2, разделенного вырезом 6. После этого радиальное перемещение {валет) режущей пластины осуществляется клином 8.

Предложенная конструкция режущего инструмента более проста в изготовлении, так как не требует точного изготовления элементов крепления.

8ид А
