Устройство для регулирования скорости прокладывания уточной нити на ткацком станке

Устройство для регулирования скорости прокладывания уточной нити на ткацком станке

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ СКОРОСТИ ПРОКЛАдаВАНИЯ УТОЧНОЙ нити НА ТКАЦКОМ СТАНКЕ, содержащее датчики положения уточной нити и главного вала ткацкого станка, подключенные к соответствующим входам элемента сравнения, и привод механизЧ ма псюкладывания УТОЧНОЙ нити, о тличающееся тем, что, с целью упрощения конструкции, датчик положения уточной нити установлен в месте улавливания уточной нити механизмом приемки, а выход элемента сравнения соединен с приводом механизма прсклгщывания уточной нити. сл О) :о со

СОЮЗ СОВЕТСНИХ

ОДИЦ

РЕСПУБЛИК

3(Я) 0 03 Р 51 .12

ГОСУДИ СТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К AATEHTY ь (2l) 3234600/28-12 (22) 22.01 ° 81 (31) 525/&О (32) 20.01.80 (33) Швейцария (46) 23.11. &3. Ввл. 9 43 (72) Эрнст Вениг (ФРГ) (71) Гебрвдер Зульцер Al (Швейцария) (53) 677 ° 054.27(088.8) (56) 1. Патент CtQA 9 3543807, кл.. 139-.125, 1970.

/..SU„„1 А (54) {57) УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ СКОРОСТИ ПРОКЛАДКВАНИЯ УТОЧНОЙ

НИТИ НА ТКАЦКОМ СТАНКЕ, содержащее датчики положения уточной нити и главного вала ткацкого станка, подключенные к соответствующим входам элемента сравнения, и привод механиэ ма прокладывания уточной нити, о тл и ч а ю щ е е с я тем, что, с целью упрощения конструкции, датчик полнения уточной нити установлен в месте улавливания уточной нити механиэмом приемки, а выход элемента сравнения соединен с приводом механизма прокладывания уточной нити.

«056913 аней Ф

ВНИИПИ Заказ 9374/60 Тираж 432 Подписное

»

Филиал ППП "Патент", г.ужгород,ул. Проектная,4

Изобретение относится к текстильной промышленности, а именно к устройствам для регулирования скорости прокладывания уточной нити на ткацком станке. . Известно устройство для регули- 5 рования скорости прокладывания уточной нити на ткацком станке, содержащее датчики положения уточной нити и главного вала ткацкого станка, подключенные к соответствующим вхо- (0 дам элемента сравнения, и привод механизма прокладывания уточной нити fl) .

Недостаток известного устройства — сложность конструкции.

Цель изобретения — упрощение 15 конструкции.

Поставленная цель достигается тем, что в устройстве, содержащем датчики положения уточной нити и главного вала ткацкого станка, подключенные к соответствующим входам элемента сравнения, и привод механизма прокладывания уточной нити, датчик положения уточной нити установлен в месте улавливания уточной нити механизмом приемки, а выход элемента сравнения соединен с приводом механизма прокладывания уточной нити.

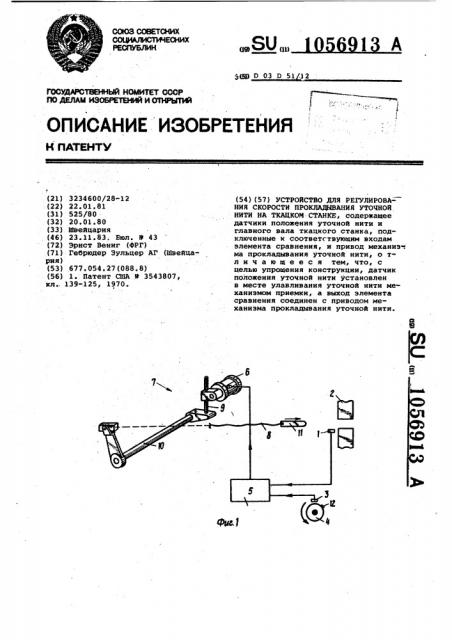

На фиг.1 представлена конструкция устройства, установленного на ткацком станке с микрочелноком; на фиг.2 - то же, на пневматическом (или гидравлическом) ткацком станке.

Датчик 1 положения уточной нити (фиг.1) установлен в месте, условно обозначенном позицией 2, улав- 35 ливания уточной нити .механизмом приемки (на чертеже не показан). Датчик

1 положения уточной нити и датчик 3 положения главного вала 4 ткацкого станка через элемент 5 сравнения 40 подключены к приводу 6 механизма 7 прокладывания уточной нити 8. Механизм 7 содержит установочный болт 9, кинематически связанный с торсионным валом 10, обеспечивающим применение микрочелнока 11. Главный вал 4 имеет коммутационный элемент 12, взаимодействующий с датчиком 3.

В случае использования устройства на пневматическом (гидравлическом) ткацком станке (фиг.2) привод 6 выполнен в виде редукционного клапана, а механизм прокладывания уточной нити содержит источник 13 сжатого воздуха (жидкости), главное сопло 14 и эстафетные сопла 15. Устройство содержит тормоз 16, управляемый приводом 17. Выход элемента 5 сравнения соединен с приводами 6 и 17.

Устройство работает следующим образом.

При прохождении микрочелнока 11 с уточной нитью 8 (фиг.1) около датчика 1 последний выдает сигнал на первый вход элемента 5 сравнения, второй вход которого связан с выходом датчика 3 главного вала 4, Если сигналы с датчиков 1 и 3 приходят на элемент 5 сравнения одновременно, то скорость прокладки уточной нити равна требуемой.

Если сигнал с датчика 1 поступает на вход элемента 5 сравнения раньше, чем сигнал с датчика 3, то элемент 5 выдает сигнал на привод 6, обеспечивающий через болт 9 и торсионный вал 10 уменьшение скорости микрочелнока 11. Если же сигнал с датчика 1 поступает на вход элемента 5 позже, чем сигнал с датчика 3, то элемент 5 сравнения посредством привода 6 увеличивает скорость микрочелнока 11, несущего уточную нить 8.

При использовании устройства на пневматическом (гидравлическом) (фиг.2) ткацком станке изменение скорости прокладывания уточной нити 8 (в зависимости от выходного сигнала с элемента 5 сравнения) осуществляется изменением давления (через привод 6), подводимого к соплам 14 и 15 или через привод 1? к тормозу 16.

Экономический эффект от использования изобретения определяется простотой конструкции устройства.
