Реферат



УСТРОЙСТВО ДЛЯ ИССЛЕДОи ВАНИЯ КРОВЕНОСНОГО РУСЛА, содержащее датчик телевизионного сигнала, состоящий из оптически связанных микроскопа и телевизионной камеры, анализатор телевизионного сигнала, состоящий из блока телевизионного канала, блока региот рации яркости, блока наведения и видеокон рольного блока, отличающееся 1ем, что, с целью повьпиения точности исследования, блок регистрации яркости, первый выход которого подключен к входу ОПодсвет видеоконтрольного блока, выполнен цифровым, а анализатор телевиаионного сигнала снабжен последователь . но соединенными блоком слежения, блоком формирования строба, выход которого подключен к первому входу блока регистрации яркости, а второй вход подключен к первому выходу блока наведения, второй выход которого подключен к последовательно соединенным блоку формирования индексов, блоку определения разности координат, арифметико-логическому блоку, второй вход которого подключен к второму выходу блока регистрации .яркости , а два выхода подключены соответственно к двум входам блока отображения, и последовательно соединенными аналогоцифровым преобразователем,, выход котоI рого поцкЛючен также к второму входу блока регистрации яркости, блоком памяти (Л управляющий вход которого подключен к третьему вьгходу блока регистрации яркости , цифро-аналоговым преобразователем, второй вход которогоподключен к выходу блЬка формирования индексов, и коммутатором , выход которого подключен к входу видеоконтрольного блока, причем выход блоха телевизионного канала подключен к ел входам блока слежения, анешого-цифровоа го преобразователя и второму входу комсо мутатора. со

„„SU,„, 1056979

СОЮЗ COBETGHHX

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

3 Н 04 N 7 18 // А 61 В 3/10

1

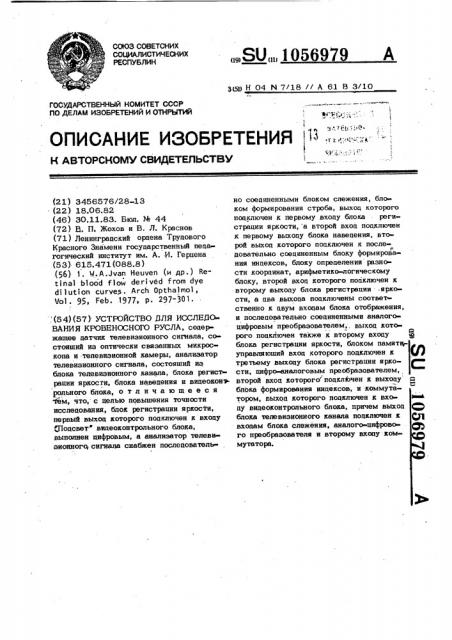

ОПИСАНИЕ ИЗОБРЕТЕНИЯ !1

Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2 1 ) 3456576/28«1 3 . (22) 18.06.82 (46) 30.11,83. Бюл. N 44 (72) B. Ï. Жохов и В. Л. Краснов (71 } Ленинградский ордена Трудового

Красного Знамени госуцарственный педагогический институт им. А. И. Герцена (53) 615.471(088.8) .(56) 1. W.А.Jvan Heuven (и др ° ) Retinal blood flow derived from dye

dilution curves Arch 0pthalmol

Vol. 95, Feb..1977, р. 297-301., (54) (57} УСТРОЙСТВО ДЛЯ ИССЛЕПО

ВАНИЯ КРОВЕНОСНОГО РУСЛА, соцер жашее цатчик телевизионного сигнала, со стоящий иэ оптически связанных микроскопа и телевизионной камеры, анализатор телевизионного сигнала, состоящий из блока телевизионного канала, блока регистр рации яркостн, блока наведения и вицеоконз рольного блока, о т л и ч а ю m е е с я

"1ем, что, с целью повышения точности исслецования, блок регистрации яркости, первый выхоц которого поцключен к входу Поцсвет вицеоконтрольного блока, выполнен цифровым, а анализатор телевизионногс сигнала снабжен последовательно соединенными блоком слежения„блоком формирования строба, выход которого подключен к первому sxony блока регистрации яркости, а второй вход поцключен к первому выхоцу блока наведения, второй выхоц которого поцключен к последовательно соединенным блоку формирования инцексов, блоку опрецеления разности координат, арифметико-логическому блоку, второй вхоц которого поцключен к второму выходу блока регистрации .яркости, а цва выхоца подключены соответственно к цвум входам блока отображения, и послецовательно соециненными аналогоцифровым преобразователем,. выход которого подключен также к второму входу ю

Ф блока регистрации яркости, блоком памяти,управляюший вход которого подключен к третьему выхоцу блока регистрации яркости, цифре-аналоговым преобразователем, второй вход которого поцклйчен к выходу р блока формирования инцексов, и «оммутатором, выход которого подключен к вхо- > ду вицеоконтрольного блока, причем выхоц (,", блока телевизионного канала подключен к (д входам блока слежения, аналого-цифрово- ©» го преобразователя и второму входу коммутатора.

1056979

Изобретение относится к медицинской технике и может быть использовано с диагностической целью цля исслецования микро- и макроциркуляции в сосуцах глаза с" использованием флуоресценции. 5

Известно устройство цля исследования кровеносного русла, которое содеркит датчик телевизионного сигнала, состоящий из оптически связанных мик- щ роскопа и телевизионной камеры, акали затор телевизионного сигнала, состоящий из блока телевизионного канала, блока регистрации яркости, блока навецения и вицеоконтрольного блока 1 f

Недостатком этого устройства является неполный объем полученной информации и невысокая точность оценки состояния кровеносного русла, а именно, его калибра и скорости тока крови в нем.

Бель изобретения - повышение точности исслецования.

Поставленная цель цостигается тем, что в устройстве для исслецования кровеносного русла, содержащем датчик телевизионного сигнала, состоящий из оп тически связанных микроскопа и телеви- . зионной камеры, анализатор телевизионного сигнала, состоящий из блока телевизионного канала, блока регистрации яркости, блока наведения вицеоконтрольного блока, оно содержит блок регистрации яркости, первый выхоц которого поцключен к вхоцу "Поцсвет" вицеоконтрольного блока, выполнен цифровым, а анализатор телевй 5 зионного сигнала снабжен последовательно соециненными блоком слежения, блоком фор мирования строба, выход которого подключен к первому входу блока регистрации яркости,а второй ахоп поцключен к пер вому выходу блока наведения, второй выхоц которого поцключен к послецова. тельно соединенным блоку формирования индексов, блоку определения разности

45 координат, арифметико-логическому блоку, второй вхоц которого поцключен к второму выходу блока регистрации яркости, а цва выхода поцключены соответственно к двум входам блока1 отображения, и последовательно соециненйыми аналогоцифровым преобразователем, выход которого подключен также к второму axony блока регистрации яркости, блоком памяти, управляющий вхоц которого поцключен к третьему выходу блока регистрации яркости, цифроаналоговым преобразователем, второй вхоц которого поцключен K выходу блока формирования индексов, и ком мутатором, выхоц которого поцключен к

«гоцу вицеоконтрольного блока, причем выхоц блока телевизионного канала поцключен к вхоцам блока слежения, аналогоцифровому преобразователю и второму вхоцу коммутатора.

На чертеже привецена структурная схема устройства, Устройство соцержит датчик телевизионного сигнала, состоящий из оптически связанных микроскопа 1 и телевизионной камеры 2, анализатор телевизионного сигнала, состоящий из блока 3 телевизионного канала, блока 4 регистрации ярко сти, вицеоконтрольного блока 5, .блока 6 слежения, блока 7 формирования строба, блока 8 наведения, блока 9 формирования индексов, блока 10 определения разности координат, арифметико-логического блока 11, блока 12 отображения, анало го-цифрового преобразователя 13, блока

14 памяти, цифроаналогового преобразова теля 15 и коммутатора 16. При этом ахоп телевизионной камеры 2 соединен оптически с выходом микроскопа 1, à к выходу подключен вхоц блока 3 телеви зионного канала. К выхоцу блока 3 телевизионного канала подключены вхоцы вицеоконтрольного блока 5 через коммутатор 16 блока 6 слежения и аналогоцифрового преобразователя 13, к выхоцу которого поцключен вхоц блока 4 регист рации яркости. К выходам блока 6 слежения и блока 8 наведения подключены вхоцы блока 7 формирования строба, с выхоцом которого соецинен стробируюший вхоц блока 4 регистрации яркости. К выходам первому, второму и третьему блока 4 регистрации яркости поцключены соответственно вход Поцсвет видеоконч рольного блока 5, второй. вход арифметико-логического блока 11 и вход управления блока 14 памяти. Информационный вход блока 14 памяти соединен с выходом аналого-цифрового преобразователя 13, а к выхоцу подключен вход цифроаналогового преобразователя 15, вспомогательный вход которого соецинен с выхоцом блока

9 формирования инцексов, а к выходу подключен через коммутатор 16 вхоц вицеконтрольйого блока 5. Вход блока 9 формировании индексов соединен с выходом блока 8 навецения, а к выходу подключен, также блок 10 распределения разности координат, с выходом которого соединен первый вход арифметикологического бло ка 11, а к выходам последнего подключены вхоцы блока 12 отображения.

3 1056

Устройство работает следующим образом.

Оператор получает телевизионное изображение глазного дна или переднего отдела глаза на экране видеоконтрольного блока 5 путем наведения микроскопа 1 (фундус-камеры для глазного дна или фотошелевой лампы для переднего отдела глаза), соединенного с телевизионной камерой 2. При этом полный видеосигнал, 10 поступающий на вход вицеоконтрольного блока 5, формируется в блоке 3 телевизионного канала, на вход которого поступает видеосигнал с телевизионной каме. ры 2.Полный видеосигнал чалее поступает 15 также на входы блока 6 слежения и аналого-цифрового преобразователя 13. На выходе блока 6 слежения формируется цифровой сигнал, пропордиональный смешению иэображения глаза от кадра к кадру. Ванный сигнал корректирует по ложение круглого строба на телевизионном растре, контролируемое на экране видеоконтрольного блока 5. Начальное положение круглого строба на экране видеоконтрольного блока 5 оператор устанавливает с помощью блока 8 наведения. Круглый строб, формируемый блоком 7 формирования строба, предназначен для выделения части изображения ис- З0 следуемого кровеносного русла в блоке 4 регистрации яркости. При этом круглая форма строба, охватывающая часть изоб ражения кровеносного русла обеспечив -. ет получение в блоке 4 регистрации яркости, на вход которого поступают цифро вой телевизионный сигнал с аналого-цифро. вого преобразователя 13, равнозначного сигнала от стробируемой части иэображения кровеносного русла независимо от 40 его ориентации в плоскости растра. В блоке 4 регистрации яркости осуществляется также преобразование последователь ности сигналов от стробируемой части изображения кровеносного русла в про» 45 цессе фпуоресдендии в последовательность цифрового потенциала кода, запись- его в собственное запоминающее устройство и формирование развертывающей функции построения a, pac rpbeoN ctpyzrype кривой изменений яркостй флуоресденции для отображения ее на экране видеоконтрольного блока 5. Во время процесса записи в блоке 4 регистрации яркости.фор» ф4ируется команда записи путем сравне ния текущей кодовой комбийации с задержанной на время oaaoro и двух телевизионных кадров, соответствующая в имени достижения экстремума яркости флуоресценции в исследуемом кровеносном русле, которая поступает далее ю блок 14 памяти. На информационный вход блока 14 памяти постепенно поступает zoa текушего дискретного еле мента с аналого-цифрового преобразователя 13. В момент поступления команды записи s блок 14 памяти происходит запись телевизионного кадра. Изображение записанного телевизионного кадра содержит максимально видное, благодаря флуореспенции, кровеносное русло. При ,считывании, по.окончании процесса ôëóo» ресценции, цифровой сигнал с блока 14 памяти поступает на дифроаналоговый преобразователь 15, на вспомогательный вход которого с блока 9 формирования индексов поступают метки, которые выс вечиваются на экране видеоконтрольного блока 5 совместно с записанным иэображением. Их положением, т.е. совмещением с границами изображения кровеносного русла, управляет оператор с помощью бла ка 8 наведения, цифровой код с которого поступает в блох 9 формирования индексов. Разность координат индексов определяется и блоке 10 определения раэйо сти координат, двоично-десятичный код разности координат с sblxoaa которого поступает затем в арифметико-логический блок 11, rae осуществляется вычисление линейного размера (калибра) изображения кровеносного русла, а также обратной величины времени достижения экстремума кривой изменения яркости флуоресденции, двоично-десятичный код значения которой поступает из блока 4 регистрации яркости на другой вход арифметико-логического блока

11. По окончании вычислений, результаты оценки скорости тока крови и линейного размера изображения кровеносного русла поступают на блок 12 отображения.

Получение более полной информации сoaHoBpeMeHHbIM повышением точности ис следования обеспечивается тем, что блок

4 регистрации яркости выполнен цифровыь при этом запись процесса флуоресценции осуществляется с дискретностью одного телевизионного кадра; обеспечено следящее стробирование части изображения исследуемого сосуда (кровеносного русла), исключающее влияние подвижности глаз на регистрацию яркости флуоресденции. В процессе регистрации яркости в блоке 4 регистрации яркости формируется в реальном масштабе времени команда записи изображения текущего телевизионного кав5 1086979 б ра в момент достижения максимума флуо- ному размеру изображения исслецуемого ресценции, когда калибр сосуда проявляет- кровеносного русла. ся наибольшим образом. При воспроизвеце- Предлагаемое устройство позволяет нии результатов записи определяются вре» получить достоверную информацию в пол мя достижения экстремума кривой измене-5 ном обьеме, необходимую цля исслецова ния яркости и оценка скорости тока крови, ния кровеносного русла с целью улучшекак величина, обратная времени цостиже- ния ранней диагностики 6осудистых и ния экстремума, нормированная по линей- глазных заболеваний.
