Реферат



ПРИБОР ДЛЯ ПОСТРОЕНИЯ ЭЛЛИПСА , содержащий установленные на основании два шарнирных параллелограмма с взаимно перпендикулярными шатунами с прорезями и двуплечий поворотный базис с прорезью, два фиксатора , один из которых размещен в прорезях одного из шатунов и верхнего плеча базиса, крестообразный ползун с пишущим приспособлением, установленный в месте пересечения шатунов/, и трособлочную передачу, один из блоков которой установлен на основании, отличающийс я г&л, что, с целью ускорения процесса вычерчивания , он имеет установленный соосно двуплечему базису Т-образный базис, одно из плеч которого имеет прорезь, и скрепленную с Т-образным базисом угломерную шкалу с пазом, при этом второй блок передачи установлен соосно базисам и скреплен с ними, второй фиксатор размещен в прорезях второго шатуна и Т-образного базиса, а нижнее плечо двуплечего базиса связано с § угломерной шкалой посредством винта, установленного в ее пазу.f

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

П9) (И)

3(51) В 43 (, 22 0

) ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И (ЛИРЫТЮ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

S с

) (21) 3469634/ 28-12 (22) 09.07.82 (46) 30.11.83. Бюл. Р 44 (72) Г.A.Øåõîâöîâ и В.В.Аксенов. (71) Гсрьковский ордена Трудового

Красного Знамени инженерно-строительный институт им. В.Н.Чкалова (53) 744.34(088.8) (56) 1.Авторское свидетельство СССР по заявке Ф 3289509/28-12, кл., В 43 L li/О,. 1981. (54) (57) ПРИБОР ДЛЯ ПОСТРОЕНИЯ ЭЛЛИПСА, содержащий установленные на основании два шарнирных параллелограмма с взаимно перпендикулярными шатунами с прорезями и двуплечий поворотный базис с прорезью, два фиксатора, один из которых размещен в прорезях одного из шатунов и верхнего плеча базиса, крестообразный полэун с пишущим приспособлением, установленный в месте пересечения шатунов, и. трособлочную передачу, один из блоков которой установлен на основании, отличающийся тем, что, с целью ускорения процесса вычерчивания, он имеет установленный соосно .двуплечему базису Т-образный базис, одно из плеч которого имеет прорезь, и скрепленную с Т-образным базисом угломерную шкалу с пазом, при этом второй блок передачи установлен соосно базисам и скреплен с ними, второй фиксатор размещен в прорезях второго шатуна и Т-образного базиса, а нижнее плечо двуплечего базиса связано с Я угломерной шкалой посредством винта, установленного в ее пазу. г

1057320

60

Изобретение относится к чертежным приборам для построения плоских кривых, в частности эллипса, при оценке очности маркшейдерско-геодезйчес-. ких построений и может быть использовано в прикладной геометрии и чертеж- 5 но-конструкторских работах.

Известен прибор для построения эллипса, содержащий установленные на основании два шарнирных параллелограмма с взаимно герпендикулярньви шатуна- 1р ми с прорезями и двуплечий поворотный базис с прорезью,,два фиксатора, один из которых размещен в прорезях одного из шатунов и верхнего плеча базиса, крестообразный ползун с пишу- 5 щим приспособлением, установленный в месте пересечения шатунов, и трособлочную передачу, один из блоков ко . торой установлен на основании (.1 ).

Для вычерчивания эллипса с помощью данного прибора при маркшейдерскогеодезических построениях необходимо предварительно вычислить по засечкам размеры его большой и малой полуосей, что требует значительных затрат времени, Кроме того, Вычерчивание эллипса осуществляют по частям, так как прибор Позволяет осуществить поворот базиса от 10 до 170О поэтому за один поворот базиса можно вычерчить лишь половину эллипса. Другая половина эллипса вычерчивается после дополнительной перестройки прибора, что требует дополнительных затрат времени.

Цель изобретения - ускорение про" 35 цесса вычерчивания эллипса.

Поставленная цель достигается тем, что прибор для построения эллипса, содержащий установленные на осно-4р вании два шарнирных параллелограмма с .взаимнб. перпендикулярными шатунами с прорезями и двуплечий поворотный базис с прорезью, два фиксатора, один из которых размещен в прорезях одного из шатунов и верхнего плеча базиса, крестообразный долзун с пишущим приспособлением, установленный в месте пересечения шатунов, и трособлочную передачу, один из блоков. которой установлен на основании, имеет установленный соосно двуплечему базису Т-образный базис, одно из плеч которого имеет прорезь, и скрепленную с Т-образным базисом угломерную шкалу с пазом, при этом второй блок передачи установлен.соосно базисам и скреплен с ними, второй фиксатор размещен в прорезях второго шатуна и Т-образного базиса, а нижнее плечо двуплечего базиса связано с угломерной шкалой посредством винта, установленного в ее пазу.

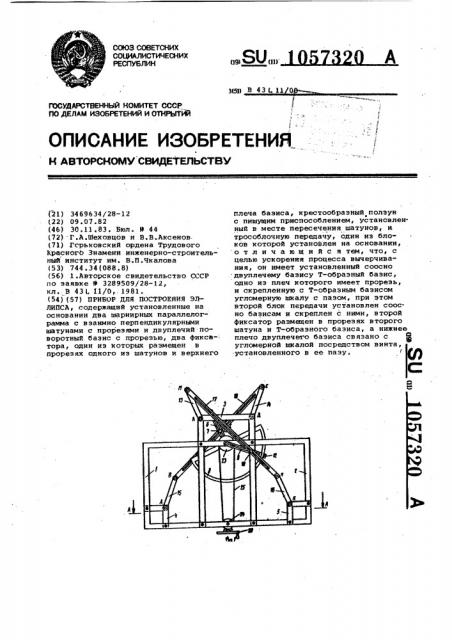

На фиг. 1 показан прибор, вид сверху; на фиг. 2 — разрез А-й на фиг. 1.

Прибор для построения эллипса содержит основание в виде скрепленных между собой на различной высоте трех

П-образных рам 1 — 3 и двух угольников 4 и 5, Т-образный поворотный базис б с подвижным фиксатором 7 и угломерным полукругом 8 со шкалой и пазом, поворотный двуплечий базис с верхним плечом 9 с прорезью и фиксатором 10 и нижним плечом 11 с винтом 12, два шарнирных параллелограмма АБСД и ЛИНК

Кривошипы 13 — 16 каждого шарнирного параллелограмма закреплены с противоположных сторон плоскости основания. Кривошипы 13 и 14 шарнирно закреплены на П-.образной раме

3, а кривошипы 15 и 16 — на угольниках 4 и 5. Шатуны параллелограюаов выполнены в виде рамной конструкции с прорезями в верхних поперечинах

17.и 18. В прорези установлены фиксаторы 7 и 10. Нижние поперечины 19 и 20 шатунов шарнирных параллелограммов свободно скользят в крестообраз,ном ползуне 21, снабженном пишущим приспособлением 22. Шатуны шарнирных параллелограммов взаимно перпендикулярны. Точки закрепления кривошипов находятся на одной прямой . центром вращения базисов. Между П-образными рамами основания расположены блоки

23 и 24, связанные между собой гибким звеном 25, причем ведомый блок 23 жестко закреплен на оси вращения Тобразного поворотного базиса б, верхнего плеча 9 и нижнего плеча ll поворотного двуплечего базиса..Трособлочная передача приводится в действие .вращением рукоятки 26.

Рамы 1 и 2 основания имеют приливы 27 и 28, которыми прибор опирается на чертежную основу 29, Плечо Т-образного базиса б с прорезью и верхнее плечо 9 поворотного двуплечего базиса снабжены шкалами миллиметровых делений. Полукруг

8 снабжен градусными делениями„

Прибор работает следующим образом.

Для вычерчивания эллипса устанавливают с помощью винта 12 нижнее плечо ll поворотного двуплечего базиса на отсчет шкалы 8, равный углу f меж,цу двумя измерительными направлениями (угол засечки), в точке пересечения которых находится центр эллипса.

При этом верхнее плечо 9 двуплечего базиса повернется на тот же угол.

Фиксаторы 7 и 10 закрепляют на расстояниях от оси вращения базисов, равных соответственно

Qjflg 54< g

Величины 0„и К зависят от типа засеч" ки и вычисляются в соответствии с таблицей.

1057320 мерения углов или длин сторон засечки.

Е„Е2

Тип засечки

Прямая угловая

As имут аль на я

Обратная угловая

Комбинированная

Линейная

Линейно-угловая

Прииечаниеад градиенты направлений или углов; я tttt@,tn5 средние квадрати ческие ошибки из27

Составитель. Д.Гриценко

Редактор Н.Стащишина ТехредИ.Гергель Корректор В.Бутяга.

Заказ 9427/20 Тираж 375

ВЯИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Подписное

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 пъ

%„

ttlg 1

/3„

П, 3П

0 5

tttg г г п1

2 «г

377р 2 "г

Ф %г

5 2 ш ftts

2 2

Прн вращении рукоятки 26 скрепленные между собой T-образный бцзис.. и верхнее плечо 9 двуплечего базиса и связанные фиксаторами 7 и 10 с верхними поперечинами 17 и 18 шатунов шарнирных параллелограммов приводят в движение нижние поперечины 19 и 20, которые скользят в направлящщих крестообразного ползуна 21, и вызывают непрерывное смещение пишущего прис пособления 22, которое вычерчивает

15 на неподвижной чертежной основе 29 ,эллипс за один офорот рукоятки 26., Применение предлагаемого устрой.ства позволяет полностьв вычерчиъо .вать эллипс ошибок беэ предваритель.ных вычислений его главных полуосей и обеспечивает сокращение времени вычерчивания в 1,5-2 раза.
