Тележка для перевозки грузов

Тележка для перевозки грузов

Иллюстрации

Показать все

Реферат



ТЕЛЕЖКА ДЛЯ ПЕРЕВОЗКИ ГРУЗОВ; содержащая несущую раму с рукояткой управления и клещевой захват, отличающаяс я тем, что, с целью улучшения эксплуатационных характеристик, она снабжена дополнительной рукояткой управления, при этом обе рукоятки связаны пружиной, перекрестно закреплены на раме посредством других пружин, имеющих противоположное направление навивки, а клещевой захват закреплен на концах рукояток управления. (Л сл -vl оо СП CD

СОЮЭ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„„SU„„ А

3(5П В 62 В 1/14

ОПИСАНИЕ ИЗОБРЕТЕНИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTHA (21) 3361995/27-11 (22 ) 16. 10. 8.1 (46) 30.11.83. Бюл. Р 44

{72) A.Ò.Ñóðîâöåâ. (53) 629..111.3 (088.8) (56) 1. Авторское свидетельство СССР

М 115265, кл. В 62 В 1/22, 1958..

2. Патент ФРГ Р 1060267, кл. 63в, 1, 1959 (прототип), (54)(57) ТЕЛЕЖКА ДЛЯ ПЕРЕВОЗКИ ГРуЗОВ; содержащая несущую раму с рукояткой управления и клещевой захват, отличающаяся тем, что, с целью улучшения эксплуатационных характеристик, она снабжена дополнительной рукояткой управления, при этом обе рукоятки связаны пружиной, перекрестка закреплены на раме посредством других пружин, имеющих противоположное направление навивки, а клещевой захват закреплен на концах рукояток управления.

1057356

ВНИИПИ Заказ 949

Тираж 647 Подпи

Филиал ППП "Патент г.ужгород,ул.Проек

Изобретение относится к одноосным тележкам для перевозки грузов.

Известна тележка для транспортирования грузов, содержащая несущую раму и прикрепленный к ней клещевой захват (1) . 5

Недостатком данной тележки является необходимость вручную прижимать лапы захвата к перевозимому грузу и фиксировать их.

Известна также тележка, содержащая )O несущую раму с рукояткой управления и клещевой захват (2) .

Укаэанная тележка не обеспечивает автоматического прижимания лап захвата к грузу.

Цель изобретения — улучшение эксплуатационных характеристик.

Указанная цель достигается тем, что тележка для перевозки грузов, содержащая несущую раму с рукояткой управления и клещевой захват, снабжена дополнительной рукояткой управления, при этом обе рукоятки связаны пружиной, перекрестно закреплены на раме посредством других пружин, имеющих противоположное направление навивки, а клещевой захват закреплен на концах рукояток управления.

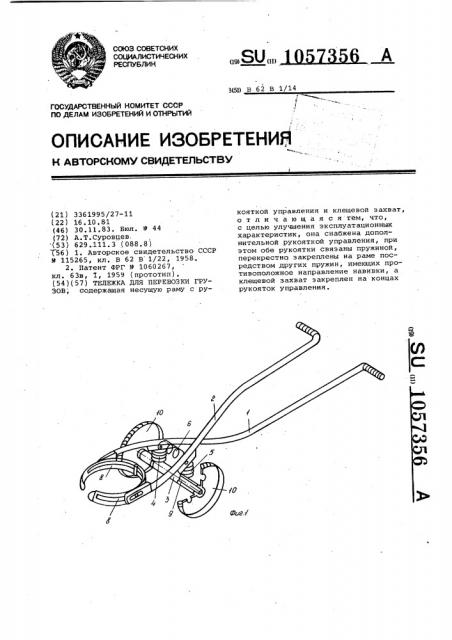

На фиг.1 изображена предлагаемая тележка, общий вид; на фиг. 2 — то ЗО же, вид спереди; на фиг. 3 — то же, вид сбоку.

Рукоятки 1 и 2 закреплены на несущей раме 3 посредством пружин 4 и 5 и связаны между собою пружиной

6. На коротких концах с помощью цапф

7 установлен клещевой захват 8.

Внутри несущей рамы 3 размещена плавающая ось 9, на концах которой установлены ходовые колеса 10.

С тележкой работают следующим образом.

В незагруженном положении лапы захвата 8 сомкнуты под воздействием пружин 4 — 6, причем последние благс1даря противоположной навивке работают как торсионы. Для захвата груза рукоятки 1 и 2 разводятся, захват 8 раскрывается и тележка подводится к грузу. В транспортном положе-, нии груз удерживается пружинами

4- 6.

Предлагаемая тележка, оборудованная клещевым захватом, обладает свойством полуавтоматического захвата груза, маневренностью, простотой конструкции и управления, позволяет механизировать ручной труд вспомогательных операций погрузочно-разгрузочных работ, в частности мешков с песком, в стесненных условиях — в вагонах, на складах и т.д.
