Способ отработки блока горной породы

Способ отработки блока горной породы

Иллюстрации

Показать все

Реферат



СПОСОК ОТРАБОТКИ БЛОКА ГОРНОЙ ПОРОДЫ, включающий перемещение горной массы последовательными заходками от середины к границам блока или от границ к его середине машиной цикличного действия до бункера и последующее транспортирование ее агрегатом поточного действия, отлича.ющийся тем, что, с целью повышения эффективности отработки блока путем обеспечения равномерной подачи горной массы в бункер, горную массу одной из каждых двух последовательных заходок перемешают с расстояния меньшего, чем расстояние от середины блока до бункера, а горную массу другой заходки - с расстояния большего , чем расстояние от середины блока, причем среднее расстояние перемещения горной массы из указанных двух последовательных заходок принимают равным расстоянию перемеО ) щения ее из заходок,расположенных в середине блока.

СОЮЗ СОВЕТСНИХ .СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

М5П Е 21 С 41/00

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

\ 1 э

ОПИСАНИЕ ИЗОБРЕТЕНИЯ = -"

М АВТОРСН0МУ СВИДЕТЕЛЬСТВУ

Ф

° Ю

° °

ФсМ / (21) 3443940/22-03

1 (22) 28.05,82 (46) 30.11.83. Бюл. Р 44, (72) О.B. Поскотинов (71) Научно-исследовательский и проектно-конструкторский институт по добыче полезных ископаемых открытым способом (53) 622.271(088.8) (56) 1. Дегтярев A.Ï. и др. Бульдозерные работы. N., 1968.

2. Емельянов В.И. Технология бульдозерной разработки вечномерзлых россыпей. М., Недра, 1976, с, 157-167. (54)(57) СПОСОБ ОТРАБОТКИ БЛОКА

ГОРНОЙ ПОРОДЫ, включающий перемещение горной массы последовательными заходками от середины к границам блока или от границ к его сере„.,Я0„„1057686 A дине машиной цикличного действия до бункера и последующее транспортирование ее агрегатом поточного действия, о т л и ч.а ю шийся тем, что, с целью повышения эффективности отработки блока путем обеспечения равномерной подачи горной массы в бункер, горную массу одной из каждых двух последовательных заходок перемещают с расстояния меньшего, чем. расстояние от середины блока до бункера, а горную массу другой заходки — с расстояния большего, чем расстояние от середины блока, причем среднее расстояние перемещения горной массы из указанных двух последовательных заходок Pg принимают равным расстоянию перемещения ее из заходок,расположенных в середине блока.

1057686

<0 ìàcñû бульдозером на ленточный кон15

Затем перемещение осуществляют с

30 учатсков 7 и 8, 9 и 10 и т.д. Такая

40 горной массы .начинают с наиболее и наименее удаленных участков или же со среднего участка намечаемой

Изобретение относится к добыче полезных ископаемых открытым способом и строительству объектов, когда ведутся земляные работы, и может быть использовано при работе машин цикличного действия, работающих совместно с трансцортйым или горно-обогатительным оборудованием поточного действия на вскрышных,. добычных работах, рекультивации, разработке россЫйей и т,д.

Известен способ отработки блока горной породы, включающий погрузку горной массы в транспорт с эстака-. ды через бункер и перемещение горной массы из штабеля с нов.ощью . дополнительных бульдозеро, при этом расстояние транспор=ирования изменяется в широком диапазоне (1 J, К недостаткам данного способа относятся значительные простои транспортного оборудования при перемещении горной массы с близкИх расстояний от бункера.

Наиболее близким к предлагаемому цо технической сущности и.достигаемому результату является способ отработки блока горной породы, включающий перемещение горной массы последовательными заходками от середины к границам блока или от границ .к его середине машиной цикличного действия до бункера и.последующее транспортирование ее агрегатом поточного действия Г23.

Недостатком известного способа является неравномерность подачи гор- 3 ной массы в бункер, Цель изобретения - повышение эффективности отработки блока за счет обеспечения равномерной подачи горной массы в бункер.

Поставленная цель достигается тем, что согласно способу отработки блока горной породы, включающему перемещение горной массы последовательными эаходками от середины к границам или от границ к его середине машиной цикличного действия до бункера и последующее транспортирование ее агрегатом поточного действия, горную массу одной из каждых двух последовательных заходок перемещают с расстояния меньшего, чем расстояние от середины блока до бункера, а горную массу другой заходки - с расстояния большего, чем расстояние от середины блока, причем среднэе расстояние перемещения горной массы из указанных двух последовательных заходок принимают равным расстоянию перемещения ее иэ эаходок, расположенных в середине блока.

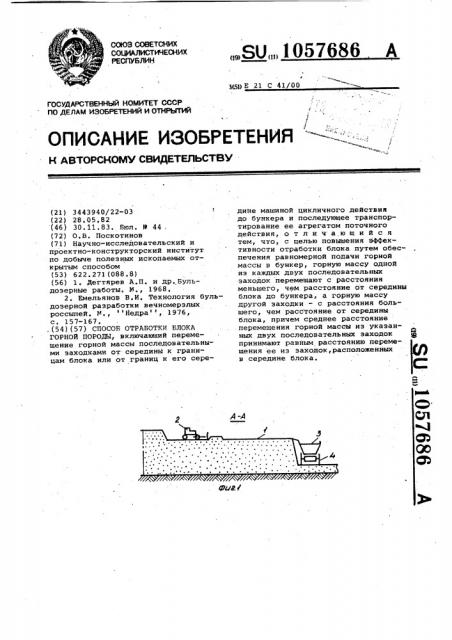

На фиг. 1 представлена схема отработки блока горной выработки (разрез A-A на фиг. 2) на фиг.. 2 ступенчатая схема перемещения горной вейер, в плане. !

Способ осуществляют следующим образом.

На блоке 1 горной выработки бульдозером 2 срезают и перемещают горную массу к загрузочному бункеру 3 ленточного конвейера 4. Начало сре» эания и перемещения горной. массы бульдозером 2 начинают с наиболее близкого нли наиболее удаленного участка 5. Вторым заходом перемещают горную массу с участка 6. Средняя производительность бульдозера при перемещении горной массы с наиболее близкого и наиболее удаленного участков в среднем равна производительности бульдозера при перемешенин горной массы с середины блока. последовательность срезания и перемещения горной массы на блоке создает ступени выработанного пространства, ширина которых равна ширине рабочего органа агрегата, а высотадлине пути бульдозера при наборе призмы волочения, При перемещении породы траншеями начало срезания и перемещения траншеи. Средняя производительность машины за каждые два последовательных захода всегда равна производительности при перемещении горной массы со среднего участка траншеи блока.

Пр34 соответствии производительности оборудования поточного действия и средней производительности машин цикличного действия осуществляе ся постоянная и равномерная загрузка всего комплекса агрегатов, что позволяет с высокой эффективностью вести отработку блока горной выработки.

1057686

Фий 2
