Класс 2! е. 29и № 105883

СССР

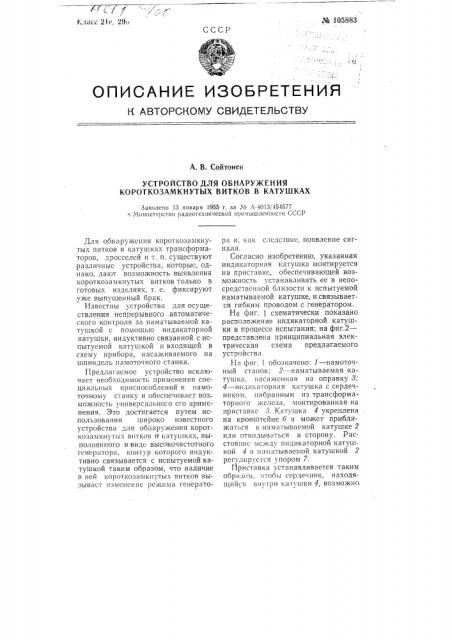

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ4ЕТЕЛЬСТВУ

А. В. Сойтонен

УСТРОЙСТВО ДЛЯ ОБНАРУЖЕНИЯ

КОРОТКОЗАМКНУТЫХ ВИТКОВ В КАТУШКАХ Заявлено 13 января l955 г. за М Л-4013/454577 н Министерство радиотехи1и1еской прох1ышлеипости СССР

Для обнаружения короткозамкнутых витков в катушках трансформаторов, дроссслсй и т. п. существуют различные устройства, которые, однако, дают возможность выявления короткозамкнутых витков только в готовых изделиях, т. е. фиксируют уже выпущенный брак, Извсстны устройства для осуществления непрерывного автоматического Контроля за наматываемой катушкой с помощью индикаторной катушки, индуктивно связанной с испытуемой катушкой и входящей в схему прибора, насаживаемого на шпиндель намоточного станка.

Предлагаемое устройство исключает необходимость применения специальных приспособлений v, намоточному станку и обеспечивает воз можность универсального 01 о применения, Это достигается путем использования широко известного устройства для обнаружения короткозамкнутых 13111 ков г4 катушках, выполнешюго в виде высокочастотного гснср;1тора, контур которого индуктивно связывается с испытуемой катушкой таким образом, что наличие в ней короткозамкнутых витков вы 34II3аст 11зменснис реакимс! Генератора и, как следствие, появление сигнала.

Согласно изобретению, указанная индикаторная катушка монтируется на приставке, обеспечивающей возможность устанавливать ее в непоср едств с гн ю и близости к испытуемой наматываемой катушке, и связывается гибким проводом с генератором.

На фиг. 1 схематически показано расположение индикаторной катушки в процессе испытания; на фиг.2— представлена принципиальная электрическая схема предлагаемого устройства.

На фиг. 1 обозначено: 1 — намоточный станок; 2 — наматываемая катушка, насаженная на оправку 8;

4 — индикаторная катушка с сердечником, набранным из трансформаторного железа, монтированная на приставке 5. Катушка 4 укреплена на кронштейне 6 и может приближаться к наматываемой катушке 2 или откидываться в сторону. Расстояние мсхкду индикаторной катушкой 4 и наматываемой катушкой 2 рсгулирусгся упором 7.

Приставка устанавливается таким ооразом, чтобы сердечник, находя1цнйся ш1утри катушки 4, возможно (!05883

ТO НIСС СОВ ЫСП),<1)1С11 С ЦСНТ<РОМ 11!1)13ГЫВñ1С)!ОИ К<(ТVШК!! 2.

1 lл прн IHHKC;) J);le!!0„10)!

1! Р H() OJ) 0!

УПРЯВЛiiIOII<Л11 (ОНРОТИВЛЕННСМ

)<1, что даст возможность рябо ici(!)< управлять устройством с рабочего места, не приостанавливая работы.

Генератор (фиг. 2) собран на триоде Л1 (6С5) по трсхто !ечной схеме. Контур генератора представляет собой несколько необычную Koliструкцню, поскольку катушка индуктивности L, представляющая собой индикаторную катушку (обозначенную на фиг. 1 цифрой 4), вынесена нл особую приставку 5. В сеточную цепь лампы включен микроамперметр

Л, чувствительность которого регулируется переменным сопротивлением R,. Установка стрелки в рабочее поло)кс (нс производится переменным сопротнвлсш!см 1<. При появлении в нспосрсдств HHoH близости от катушки 1 короткозямкнутых витков изменяется индуктивность

КОН f VJ)cl, Я C,>!PÄOÂ ITC, (Ы(0, и CI 0

В аноднуIO цепь Включено сопроТИВЛСНИЕ 1<сп П!1ДСННС НЛПРЯжЕННЯ

ПЛ KOTOPO

В схему входит вьшрямитель Л2, работающий на лямпс 61-18 ll предстлвля1ощий собой двя изолированных друг от друга однополупсриодIlhIX ВЬ)ПРЯМИ fC, !Я, ОДИ11 ИЗ KOTOPhIX питает генератор, л другой — коммутационную схему. Раздельное питание необходимо во избежание прохождения посторонних токов через микроамперметр.

ДЛЯ IICKOTOPOI O СГ„lс(живя НИЯ П <> Л1>С 1 ЦИ И (.(!Уж<1Т 3;ICKTPÎ <1ИТИЧССI<ИС конденсаторы С и С, причем конденсатор С(изолирован от корпуса, Выпрямитель, пит I;Of!IIIII генератор, дает под нагрузкой наг!ря)кение

175в, а выпрямитель, питающий коммутационную схему,— 220в. BK„IIOчение выпрямителя в сеть ocvfflpствляется тумблером В1х, находящимся в первичной цепи питающего трансформатора Тр, и сигнализируется индикаторной лампой Л( на передней плате прибора.

В коммутлшюнную схему входят: рс,н Р !Н)стоянного тока с тремя конглктнь!ми группами 1р, Зр и 4р, рлоотяющllMH 1!Н зямыка IHc, и одной кон гак

llH J)3cтрл с1.

Коммутационная схема прсдназначсH I для осуществления всех необхо,и!мых переключений прп появлении короткозя м кнутых витков.

ЗЛМЫКс(ННЕ КОНтаКта а ВНУТРИ МИкроамперметря, происходящее при появлении короткозамкнутых витков, вызывает срабатывание реле

Р, которое в своих контактах 8р олокирует указанный контакт а. В контактах 2р разрывается цепь микроямпсрмстря, что влечет за собой быстрое возвращение его стрелки в пулевое положснис во избежание прилиняния хвоста стрелки к упору.

К ко!Нглктам 4р подключается реле, унрлвляк)щес работой станка.

Через контакты 1р включается сигнальная лампа Лг. Схема приводится в первоначальное состояние замыканием кнопочного контакта Кн, J)<1зрыва!0!пего цепь пи ання рс11е P.

HJ)c,1мет изобретения

Устройство для обнару)кения коpOTKO3;II(IKfI)(T6IX ВИТКОВ В 1<аТушКах в процессе их намотки с помощью индикят()р(юй катушки, индуктивно связанной с испытуемой катушкой, о т л и ч я ю щ с е с я тем, что, с цслшо обеспечения унпвсрсальноС1 И, МК<13

И<1!LLIKC, If СОСТ<1ВЛЯС1 1ЯСТ!> I(OIIT)

ifJ)ll «slicllclllllf ре)кима генератора, Обус,човг!СII lloAI наличием коро Козлмкнутых витков.
