Многооборотная складная тара

Многооборотная складная тара

Иллюстрации

Показать все

Реферат



1. МНОГООБОРОТНАЯ СКЛАДНАЯ ТАРА, включающая соединенные шарнирно дно и стенки, содержащие металлические рамы, в которых размещены планки , отличающаяся тем, что, с целью повышения ремонтопригодности, рамы выполнены из элементов с П-образным профилем, причем один из указанных элементов рамы снабжен окном для введения планок в раму. 2.Тара по п. 1, отличающаяся тем, что на боковой поверхности элемента рамы с окном установлен фиксирующий элемент. 3.Тара по п. 2, отличающаяся тем, что планки соединены между собой в шпунт.

СОЮЗ СОВЕТСКИХ

СОЦИАЛ ИСТЬИЕСКИХ

РЕСПУБЛИК

„„SU„„1058834 А зов В 65 D 618

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

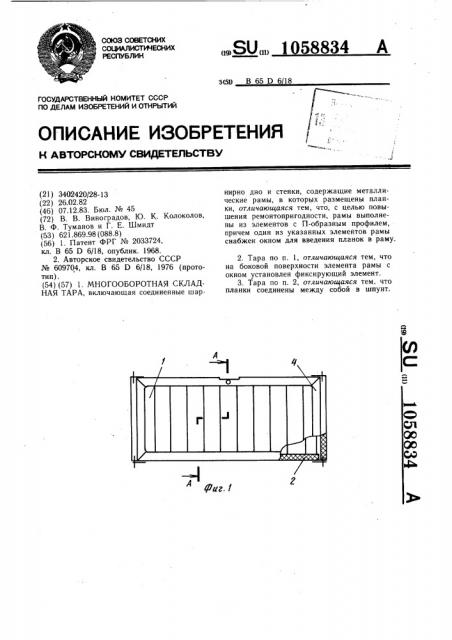

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

М АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3402420/28-13 (22) 26.02.82 (46) 07.12.83. Бюл. № 45 (72) В. В. Виноградов, Ю. К. Колоколов, В. Ф. Туманов и Г. Е. Шмидт (53) 621.869.98 (088.8) (56) 1. Патент ФРГ № 2033724, кл. В 65 D 6/18, опублик. 1968.

2. Авторское свидетельство СССР № 609704, кл. В 65 D 6/18, 1976 (прототип). (54) (57) 1. МНОГООБОРОТНАЯ СКЛАДНАЯ ТАРА, включающая соединенные шарнирно дно и стенки, содержащие металлические рамы, в которых размещены планки, отличающаяся тем, что, с целью повышения ремонтопригодности, рамы выполнены из элементов с П-образным профилем, причем один из указанных элементов рамы снабжен окном для введения планок в раму.

2. Тара по п. 1, отличающаяся тем, что на боковой поверхности элемента рамы с окном установлен фиксирующий элемент.

3. Тара по п. 2, отличающаяся тем. что планки соединены между собой в шпунт.

1058834

Puz. 2

Изобретение относится к упаковке промышленных изделий и сельскохозяйственных продуктов.

Известна многооборотная складная тара, содержащая металлические стенки, дно и крышку, соединенные между собой шарнирами (1) .

Однако данная тара очень дорога, так как она выполнена цельнометаллической.

Известна также многооборотная складная тара, включающая соединенные шарнирно дйо и стенки, содержащие металлические рамы, в которых размещены планки (2).

Недостаток известной тары — трудоемкость в ремонте.

Цель изобретения — повышение ремонтопригодности тары.

Для достижения цели в многооборотной складной таре, включающей соединенные шарнирно дно и стенки, содержащие металлические рамы, в которых размещены планки, рамы выполнены из элементов с П-образным профилем, причем один из указанных элементов рамы снабжен окном для введения планок в раму.

На боковой поверхности элемента рамы с окном установлен фиксирующий элемент.

При этом планки соединены между собой в шпунт.

На фиг. 1 изображена тара, вид сбоку; на фиг. 2 — то же, вид сверху; на фиг. 3— сечение А-А на фиг. 1 вдоль набора закладных планок; на фиг. 4 — сечение Б-Б на фиг. 3 поперек набора планок; на фиг. 5— тара в аксонометрии.

Многооборотная складная тара содержит четыре стенки 1, дно 2 и крышку 3, соединенные шарнирно, каждая из которых имеет металлическую раму 4 и планки 5, причем рама 4 выполнена из элементов 6 с П-образным профилем сечения, а один из элементов 6 рамы имеет окно 7 для введения планок. Рама 4 содержит фиксирующий элемент 8, выполненный в виде винта, для соединения планки 5 с элементом 6, имеющим окно 7 и отверстие в пределах окна для фиксирующего элемента 8, пре10 дотвращающего выпадание планок 5 через окно 7 в процессе эксплуатации.

Для обеспечения жесткости набора планок 5, выполненных из пластмассы или других подобных материалов, каждая из них снабжена пазом и шпунтом.

Сборку тары производят следующим образом.

В стенку 1, дно 2 и крышку 3, соединенные шарнирно, через окйа 7 в элементах

6 вводят планки 5 вплоть до упора в пазы в противолежащих элементах 6. После этого планки 5 смещают в стороны так, чтобы при этом они своими концами скользили в пазах элементов 6. Последнюю (замыкающую) планку 5 вводят в окно 7 без последующего смещения в сторону и фиксируют винтом.

Предлагаемая конструкция многооборотной складной тары по сравнению с известными обладает большей технологичностью изготовления и ремонта, ввиду отсутствия трудномеханизируемой операции скрепления ее элементов гвоздями, а также более высокой прочностью, вследствие выполнения основных силовых элементов цельнометаллическими, что позволяет увеличить число ее оборотности.

1058834
