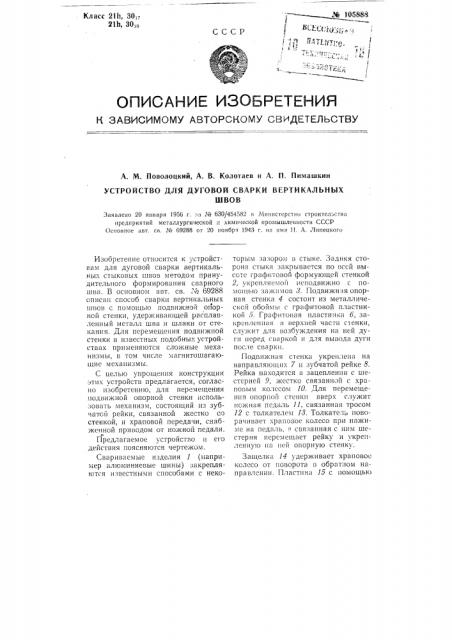

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ЗАВИСИМОМУ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

А. М. Поволоцкий, А. В. Колотаев и А. П. Пимащкин

УСТРОЙСТВО ДЛЯ ДУГОВОЙ СВАРКИ ВЕРТИКАЛЬНЫХ

ШВОВ

Заявлено 20 января 1956 г.:u ¹ 630/454582 в г1инистсрство строителвсгва предприятий металлургической и лимпиеской промышленности СССР

Основное авт. св. № 69288 or 20 ноября 1943 г. па пгяя И. А. Липецкого

Изобретение относится к устройствам для дутовой сварки вертикальных стыковых швов методом принудительного формирования сварного шва. В основном авт. св... чЪ 69288 описан способ сварки вертикальных

1пвов с помо1цью подвижной oilopной стенки, удерживающей расплав.1енный металл шва и шлаки от стекания. Для перемещения подвижной стенки в известных подобны- устройствах применяются сложные мехамизмы, в том числе магнитошагающие механизмы.

С целью упрощения конструкции этих устройств предлагается, согласно изобретению, для перемещения под«ижной опорной стенки использовать механизм, состоящий нз зуб«атой рейки, связанной жестко со стенкой, и храповой передачи, снабженной приводом от ножной педали.

Предлагаемое устройство и его действия поясняются чертежом.

Свариваемые изделия 1 (например алюминиевые шины) закрепляются известными способами с некоторым зазором в стыке. Задняя сторона стыка закрывается по «сей высоте графитовой формующей стенкой

2, укрепляемой неподвижно с помоп1ь1о зажимов 3. Подвижная опорная стенка 4 состоит из металлической обоймы с графитовой пластинкой 5. Графитовая пластинка б, закреплеппая в верхней части сlåíки, служит для возбуждения на ней дуги перед < варкой ii для вывода дуги после сварки.

Подвижная стенка укреплена на направляющи«7 и зубчатой рейке 8.

Рейка находится в зацеплении с шестерней 9, жестко связанной с храповым колесом 10. Для перемещения опорной стенки вверх служит ножная педаль 11, связанная тросом

12 с толкателем 18. Толкате i поворачивает «раповое колесо при нажиме на педаль, а связанная с ним шестерня перемешает рейку и укрепленную на пей опорную стенку.

Защелка 14 удерживает храповое колесо от поворота в обрат;1ом направлении. ПластнH8 15 с помощью № 105888 эксцентрика 16 прижимает заслонку к изделию. Процесс сварки осуществляется электродом 17, вводимым в зазор стыка сверху от опорной стенки. Присадочный пруток I8 подается в зону сварки известными способами или вручную.

Предмет изобретения

Устройство для дуговой сварки вертикальных швов по способу, описанному в основном авт. св. № 69288, состоящее из подвижной опорной стенки, снабженной огнеупорной графитовой вставкой и предназначенной для удерживания металла шва и шлака от стекания, о т л и ч а ющ е е с я тем, что, с целью упрощения конструкции, механизм перемещения опорной стенки состоит из рейки, жестко связанной с подвижной стенкой, и шестерни, связанной с храповой передачей, снабженной приводом от ножной педали.
