Мастика для декорирования керамических плиток

Мастика для декорирования керамических плиток

Иллюстрации

Показать все

Реферат



МАСТИКА ДЛЯ ДЕКОРИГОВАНИЯ КЕРАМИЧЕСКИХ ПЛИТОК, включающая фритту на основе SiO| трансформаторное нлн вазелиновое масло и краситель, о т л и ч а ю щ аifc H тем., с целью отижешм темнературы нлавления мастики и получен ся белого сплошного блестящего рисунка на поверхности плиток , она. содерядат в качестве красителя оксид ШФК01ШЯ при следующем соотношеннн компо . нентов, мас.%: Фритта на основе SiOi25-40 Трансформаторное или вазелиновое масло50-60 Оксид Ш1рконня10-15

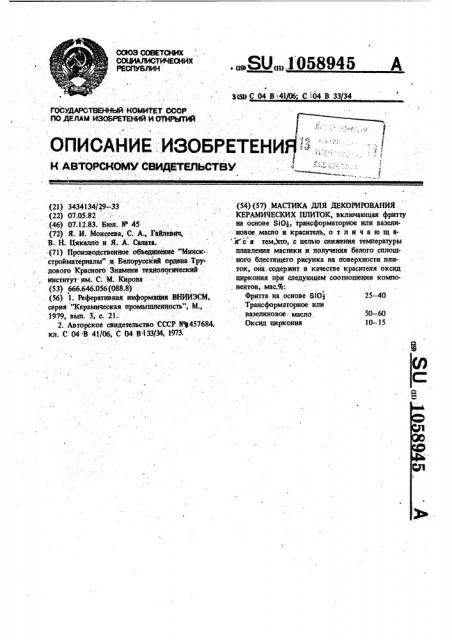

СОЮЗ СОВЕТСКИХ

СО14ИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

3159 С 04 В 41 С l04 В 33 34

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ::ИЗОБРЕТЕНИ ц,,;., . - !

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ql (21) 3434134/29-33 (22) 07;05.82 (46) 07.12.83. Бюл. N 45 (72) Я; И. Моисеева,: С; А., Гайлевич, В..Н. Цякалло и Я. А. Салата. (71) Производственное обьединение "Маипсстройматериалы":н Велорусский ордена Трудового Красного Знамени технологический инсппут-им. С; М. Кирова (53) 666.646.056 (088.8) . (56) 1, Реферативная информация ВНИИЭСМ, серия "Керамическая промышленность", М., 1979, вьш. 3, с. 21;

2. Авторское свидетельство СССР Я ф457684. кл. С 04 В 41/06, С 04 В l33/34, 1973.. „SU„„105894 S A (54) (57) МАСТИКА ДЛЯ ДЕКОРИРОВАНИЯ

КЕРАМИЧЕСКИХ ПЛИТОК, включающая фритту на основе S10, трансформаторное или вазелиновое масло и краситель, о т л и ч а ю щ а .и с я тем,1гго, с целью снижения температуры плавления мастики и получения белого сплош ного блестящего рисунка на поверхности плиток, она. содержит в качестве красителя оксид цирконня при следующем соотношении комно, нентов,. мас.%:

Фритта на основе SiO 25 — 40.

Трансформаторное или вазелнновое масло, 50 — 60

Оксид циркония 10-15

6,4

4,3

0,4.

l,0

1,4

6,2

01

16,8

10,7

50-60

10-1S

> 4 10

Изобретение относится к технологии,силикатов и может быть использввано в промышлен-: ности строительных материалов в качестве мао тики для нанесения рисунка на керамические плитки.

Известна мастика 11) тдя декорировашя ке рамических плиток, включающая следующие компоненты, вес.%:

Фритта . 80-85

TiOQ 15-20

Трансформаторное масло 18 — 20 (от массы сухой мастики)

Наиболее. близкой к изобретению является

1 мастика для декорировании керамических йлиток, включающая следующие компоненты; вес.%:

Фритта 20-30.

Mg0 10-20

Sn0 10-20

Масло трансформаторное или ваэелиновое 40-50

В указанном составе используют фритту

И-23 следующего шихтового состава, мас.%: циркон 5,9; кремнефтористый натрий 1,8; мел 1,1; каолин 5,3; песок 48,4; борная кислота 23,S; сода кальцинированная 6,3; селитра калиевая 4,8; магнезия 2,9 Р).

Недостатком известных мастик является то, что вследствие малой эластичности они трудно продавливаются через сетки трафарета и дают шероховатый сетчатый рисунок сероватого. оттенка. Кроме того, мастики имеют высокую температуру плавления.

Цель изобретения — снижение температуры плавления мистики и получение белого сплошнога блестящего рисунка на поверхности плиток, Указанная цель достигается тем, что мастика для декорирования керамических плиток, включающая фритту на основе Si0q, трансформаторное или вазелиновое масло и краситель, содержит в качестве красителя оксид циркония при следующем соотношении компонентов; вес.%:

Фритта на основе SiOq 25 — 40

Трансформаторное или ваэелиновое масло

Оксид циркония

58945 3

В указанном составе мастики могут быть использованы различные фритты, содержащие.слерующие компоненты, вес.%:, 8i0 43,5 53,4 52,7

5 А1гОэ 89 30

СаО. 11,3 1,0

Mg0 1,1 29

ВаО 4,0

10 ZnO 18 йааО 3 0

КзО 02

ВаОа 20,0.

ЕгОр 6,2

Готовят мастику следующим образом: в шарбвой мельнице мелют фритту во влажном

20 состоянии до прохождения через сито

10000 отв/см, затем его высушивают до влажности 0,5-1% и протирают через сито

3600 отв/ем . Порошкообразную фритгу, оксид циркония и масло тщательно перемешивают и повторно протирают через .сито

3600 отв/см . Полученную мастику наносят . на керамические плитки методом продавливания через шелкографические сетки-трафареты, на которых изображены рисунки. Плитки с нанесенным рисунком обжигаются при 900—

980 С, В табл. 1 представлены составы маствк для декорирования.

Свойства мастик приведены в табл. 2

Иэ табл. 2 следует, что разработанные составы мастик по сравнению с прототипом, который является и базовым объектом, имеют более низкую температуру обжига (на 30—

50 С), более высокую белизну (на 13%) и отличаются сплошным: белого цвета блестящим покрытием.

45 Использование разработанных мастик,позво лит выпускать керамические плитки темных тонов с о;риографическим рисунком, что значительно расширит ассортимент изделий.

1058945

Таблица 1

Содержание, вес.%

Составы мастики

Оксид цирк опия. Масло трансформаторное вазелиновое

15

30

57

10

25

30 40

10

15

30

13

П р и м е ч а н и е. В составах мастик 1 — 3 используется фритга химсостава 1„ в примерах 4-6 — химсостава 2, в примерах 7 — 8 — химсостава 3. Таблица 2

Составы мастик

Показатели

9 Прото900- 940- 930- 970920 950 950 980

900 — 920—

930 950

910 — . 900 — 900 — 920—

940 940 910 950

Температура обжига, С

85 84 86 86 84 84 85 72

84 86 .

65 64

62 . 65

64 63 28

66 63 62

Составитель Л. Гостева

Техред И.Метеле на

Редактор О, Колесникова

Корректо.р Г. Отар

Заказ 9700/22 Тираж 622

ВНИИПИ Государственною комитета СССР по делам изобретений и открытий

113035, Москва, Ж-З5, Раушская наб., д, 4/5

Подписное

Филиал ППП ".Патент", г. Ужгород ул. Проектная, 4

Белизна, %

Блеск, %

Фритта . на основе

8 0а

6 (
