Смазочно-охлаждающая жидкость для обработки стекла
Иллюстрации
Показать всеРеферат
СМАЗОЧНО-ОХЛАЖДАЮЩАЯ ЖИДКОСТЬ ДЛЯ ОБРАБОТКИ СТЕКЛА, содержащая воду, глицерин, костный клей и 5-нитрофурфуролсемикарбаэон, о т ли ч ающа я с я тем, чуо, с целью повышения стойкости работы алмазного инструмента, жидкость лопол- . нительно содержит триэтаноламин при следующем соотношении компонентов, мас.%; Глицерин1-10 Костный клей 0,1-0,5 5-Нитрофурфуролсемикарбазон 0,00001-0,00010 Триэтаноламин 0,01-1,00 ВодаОстальное 9

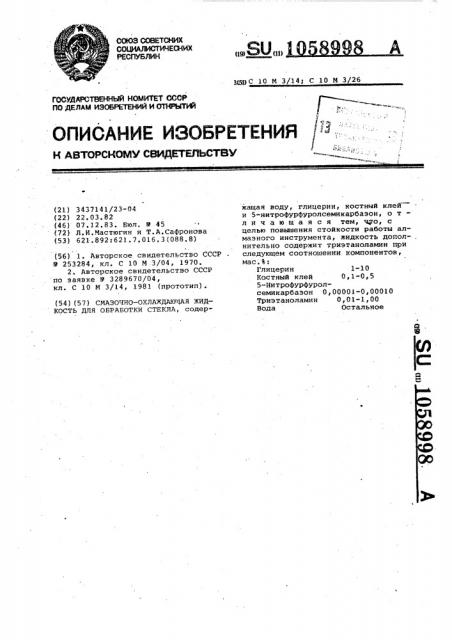

(19) (И) СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСНИХ
РЕСПУБЛИК
3(59 С 10 M 3/14; С 10 М 3 26
ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР
IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
I 1 жащая воду, глицерин, костный клей и 5-нитрофурфуролсемикарбазон, о тл и ч а ю щ а я с я тем, о с целью повышения стойкости работы алмазного инструмента, жидкость дополнительно содержит триэтаноламин при ентов, 5-Нитрофурфуролсемикарбазон 0,00001-0,00010
Триэтаноламин 0,01-1,00
Вода Остальное (21) 3437141/23-04 (22) 22.03.82 (46) 07.12.83. Бюл. )) 45 (72) Л.И,Мастюгин и Т.A.Ñàôðoíîâà (53) 621.892:621.7.016.3(088.8) (56) 1. Авторское свидетельство СССР
Р 253284, кл. С 10 М 3/04, 1970.
2. Авторское свидетельство СССР по заявке )) 3289670/04, кл. С 10 М 3/14, 1981 (прототип). следующем соотношении компон мас.Ъ:
Глицерин 1-10
Костный клей 0,1"0,5 (54) (57) СМАЗОЧНО-ОХЛАЖДИОЧАЯ ЖИДКОСТЬ ДЛЯ ОБРАБОТКИ СТЕКЛА, содере
1058998
1-10
О, 1-0,5
Состав СОЖ, мас.%
Компоненты
4 (5
Костный клей
О, 0,2
0,1 0 5 0,3
1,0 5 0
0 05 0,01
6,0
10,0 1,0
0,01 1,0
Глицерин
0 5
Триэтаноламин
0,00001 0,0001 О,ООООэ 0,00005 0,00001
Фурацилин
Вода
До 100 До 100 До 100 До 100 До 100
Изобретение относится к смазочно-охлаждающей жидкости (СОЖ) для обработки стекла и может быть использовано, в частности, при шлифовании стекла алмазным инструментом, конкретнее для обеспечения стабильной работы инструментов.
Известна СОЖ ЗИУС, применяемая в оптико-механической промиаленности для алмазной обработки ,оптического стекла, в состав которой входят глицерин, керосин, кальцинированная сода и нейтрализованные тринатрийфосфатом нефтяные сульфокислоты. )1) .
Однако данная -CO_#_ не обеспечива- (5 ет высокой стой(ости алмазного инструмента.
Наиболее близкой к предлагаемой по составу и достигаемому результату является СОЖ f2), используемая на 70 заводах оптико-механической проььпаленности., содержащая глицерин, костный клей, 5-нйтрофурфуролсемикарбаэон и воду при следующем соотноЬжнии компонентов, мас.%: 25
Глицерин 0,5-5,0
Костный клей 0 05-1,00
5-нитрофурфуролсемикарбаэон. 0,00001"0,00010
Вода Остальное
Однако известная СОМ не обеспечивает стабильной работы алмазного инструмента болое 30 циклов иэ-эа ости низкой его стойк
Целью изобретения явлгется повышение стойкости работы алмазного инструмента.
Эта цель достигается тем, что
СОЖ для обработки стекла, содержащая 40 воду, глицерин, костный клей и
5 нитрофурфуролсемикарбаэон,дополнительно содержит триэтаноламин ,при следующем соотношении компонентов, мас.%: 45
Глицерин
Костный клеЯ 5-Нитрофурфуролсемикарбазон 0i00001-0,00010
Триэтаноламин 0,01-1,00
Вода .Остальное
Свойства предлагаемой СОЖ .о6еспечиваются комбинацией компонентов, обладающих Функциональными особенностями. Вследствие высокой вязкости и значительного поверхностного натяжения глицерин увеличивает когезию струи, ослабляет трение и уменьшает износ инструмента при контакте.с поверхностью стекла. Костный клей, являющийся поверхностно-активным веществом и диспергатором, обеспечивает стабильность работы алмазного инструмента. Триэтаноламин, являющийся поверхностно-активным веществом, усиливает диспергирующее действие костного клея и повышает стабильность работы алмазного инструмента. 5-Нитрофурфуролсемикарбазон (фурацилин) является антисептиком и препятствует биологическому разложению СОЖ, увеличивает ее стойкость при хранении.
Пример. Навеску сухого костного клея (ГОСТ 2067-71) 1 кг нагревают в 2 л воды и выдерживают при 70-800С до получения однородной массы. Отдельно в 0 5 л воды раство ряется 0,25 г фурацилина. Полученный раствор костного клея и Фурацилина перемешивают с 1 кг глицерина (ГОСТ 6824-76) и 0,1 кг триэтаноламина (ИРТУ 602-403-01). Приготовленный концентрат удобно хранить и использовать. Перед использованием к необходимому количеству концентрата добавляют глицерин, разбавляют водой и перемешивают.
По укаэанной технологии приготовлены СОЖ, приведенные в табл.1.
Т а б л и ц а.l
1058998
Продолжение табл. 2
Количество образцов, обработанных алмазным инструментом без правки
Состав СОЖ
Металлическая связка
Органическая связка
380
102
170
300
34.122
Количество образцов, обработанных алмазным . инструментом без правки
Состав СОЖ Металличес- Органическая связка кая связка
187
158
Составитель Е.Пономарева
Редактор Н.Рогулич Техред Л,Пилипенко Корректор И. Эрдейи
Заказ 9709/24 Тираж 503 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Филиал ППП Патент, г. Ужгород, ул. Проектная, 4
Для сравнения взята известная
СОЖ (состав 6), мас.Ъ:
Костный клей 0,2
Глицерин 5,0
Фурацилин 0,00005
Вода . До 100
Укаэанные составы СОЖ (1-6) испытаны при алмазнОй обработке стекла К-8. Обработку ведут на испытательной устайовке алмазными инструментами на органической эпоксидной связке с зернистостью алмаза АСО
80/63 и металлической связке М 21 с фракцией алмаза ACM 28/20.
Результаты испытаний СОЖ по качеству образцов (шероховатость поверхности, наличие царапин) соответствуют требованиям технологического пРоцесса.
Величину съема поддерживают в процессе всех испытаний постоянной, которая составляет 0 12 мм.
Результаты испытаний по стойкости алмазного инструмента представлены в табл.2.
Таблица 2
Обработка поверхностей стеклянных деталей с использованием СОЖ большим или.меньшим соотношением компонентов, чем в предлагаемой приводит при всех других равных ус25 ловиях к потере инстРументом Режущих свойств.
Иэ табл,2 также следует,. что при использовании предлагаемого состава СОЖ стойкость работы алмазного инструмента в 1,2-3,1 раза выше, чем при использовании известного состава 6. !
Таким образом, предлагаемая СОЖ найдет широкое применение при алмазной обработке стекла на оптикомеханических предприятиях.
