Гаситель энергии потока
Иллюстрации
Показать всеРеферат
ГАСИТЕЛЬ ЭНЕРГИИ ПОТОКА по авт. св. № 987014, отличающи и с я тем, что, с целью повышения надежности его работы путем расширения диапазона эффективного гашения , плиты гасителя установлены на стойках с возможностью вертикального перемещения и выполнены со стенками , расположенными по их периметру.
СОКИ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСА В ЛИН
09) П1), 3(59 Е 02 В 8 06
I
ОПИСАНИЕ ИЗОБРЕТЕНИЯ вЂ”
Е
«
=.3 и
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЭОБРЕТЕНИЙ И ОТНРЫТИЙ
Н ««ВТ««РСНО««У СВИДЕТВЪСТВ«« (61) 987014 (21) 3476410/29-15 (22) 27.07.82 (46) 07.12.83. Бюл. Р 45 (72) Н.Т. Дандара, В.H. Щедрин и В.М. Марчук (71) Южный научно-исследовательский институт гидротехники и мелиорации (53), 627.83(088.8) (56) 1. Авторское свидетельство СССР
9 987014, . E 02 )) 8/06, 1981. (54) (57) ГАСИТЕЛЬ ЭНЕРГИИ ПОТОКА по авт. cs. Р 987014, о т л и ч а юшийся тем, что, с целью повышения надежности его работы путем расширения диапазона эффективного гашения, плиты гасителя установлены на стойках с воэможностью вертикального перемещения и выполнены со стенками, расположенными по их периметру.
1059054
Составитель П. Гордиенко
Редактор"Г. Волкова Техред H,Костик Корректор И.Эрдейи .
Заказ 9729/27 Тираж 673 Подписное
ВННН0Н Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Филиал ППП "Патент", r. Ужгород, ул.. Проектная, 4
Изобретение относится к гидротех. ническим сооружениям и может быть использовано в качестве гасителя кинетической энергии потока.
По основному авт. св. 9 987014 .известен. гаситель энергии потока, включающий цилиндрический водобойный колодец, делитель потока и два водовода, тангенциально соединенные. с колодцем, причем гаситель снабжен двумя плитами, закреплен- 10 ными к боковым стенкам колодца.
При этом ширина плит увеличивается в сторону нижнего бьефа и в плитах .выполнены отверстия (1j .
Недостатком известного гасителя является то, что он работает эффективно при пропуске оптимального расхода, если расход выше или ниже оптимального, эффективность и надежность работы гасителя понижается, так как плиты гасителя неподвижно закреплены к боковым. стенкам колодца.
Целью изобретения является повышение надежности работы гасителя путем расширения диапазона эффективного гашения.
Укаэанная цель достигается тем, что плиты гасителя установлены на стойках с воэможностью вертикального перемещения и выполнены со стенками, расположенными по их периметру.

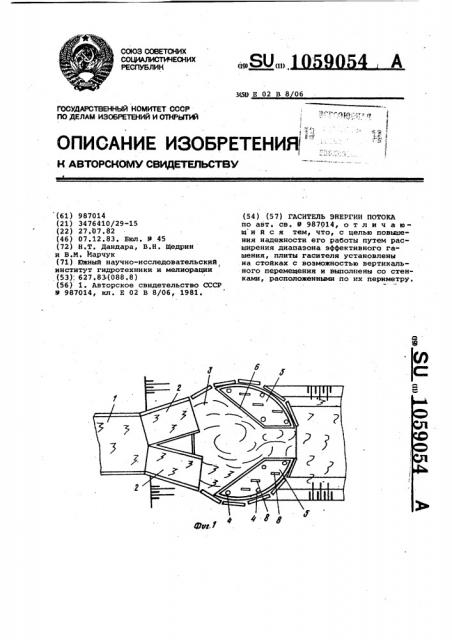

На фиг. 1 изображен гаситель энергии потока, вид в плане> íà фиг. 2 то же, разрез по подводящему каналу и плите гасителя. 35
Гаситель энергии потока включает подводящий канал 1, расходящиеся водоводы 2, тангенциально соединенные с водобойным колодцем 3. В водобойном колодце 3 на стойках 4 40 установлены с воэможностью вертикального перемещения плиты 5, которые ,выполнены со стенками 6, образующими пригрузочные емкости 7. В плитах
5 выполнены отверстия 8.
Гаситель энергии потока работает следующим образом.
Поступающий из подводящего канала
1 поток разделяется расходящимися водоводами 2 и поступает в -водобойный колодец 3. Струи потока проходят под плитами 5 и соударяются на выходе из водобойного колодца 3, обеспечивая взаимное гашение. При повышении расхода в канале увеличивается давление струй снизу на плиты 5, в результате чего происходит перемещение вверх плит 5, подвижно установленных на стойках 4.
Таким образом, с увеличением илн уменьшением расхода, проходящего под плитами, изменяется живое сечение .потока под ними и сохраняется эффективность гашения энергии потока.
B соответствии с изменением проходящего расхода изменяется и наполнение пригрузочных емкостей 7 водой, поступающей через отверстия 8, что позволяет изменять вес плит. в зависимости от проходящего расхода и регулировать положение плит 5 в потоке.
Такое выполнение гасителя энергии потока расширяет диапазон эффективного гашения избыточной энергии потока и повышает надежность работы сооружения Благодаря возможности вертикального перемещения плит гасителя, воспринимающих динамическую нагрузку, снижается действие этой нагрузки как на сами плиты, так и на гаситель в целом.
