Фундамент

Фундамент

Иллюстрации

Показать все

Реферат



ФУНДАМЕНТ, включающий опор-, ный блок и винтовые сваи, голова каждой из которых заведена в опорный блок, отличающийся тем, что, с целью снижения его материалоемкости , нижняя поверхность опорного блока на участках заведения в него голов свай выполнена с открытыми снизу углублениями, каждое из которых перекрыто заклсшной деталью, имеющей центральное резьбовое отверс тйе, причем каждая винтовая свая выполнена полой с открытыми верхним и нижним торцами, а е.е голова выполнена с резьбой и ввинчена в резьбовое отверстие соответствующей зак- Q ладной детали.iS

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (Н>

3(50 Е 02 В 27/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ:К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3438687/29-33. (22) 14.05.82 (46) 07.12.83. Бюл. М 45 (72) М.И. Фидаров и А.С. Мурадян (71) Северо-Кавказский ордена Дружбы народов горно-металлургический институт. (53) 624,156.4 (088.8) (56) 1. Справочник проектировщика.

Основания и фундаменты. Л. - М., Госстройиздат,. 1964,с.31,рис. 3.1в.

2. Костерин Э.В. Основания и фундаменты. М. "Высшая школа", 1978, с. 147, рис. 72 ° (54)(57) ФУНДАМЕНТ, включающий опорный блок и винтовые сваи, голова каждой из которых заведена в опорный блок, о т л и ч а ю щ и и с ÿ Tåì, что, с целью снижения его материало- . емкости, нижняя поверхность опорного блока на участках заведения в него голов свай выполнена с открытыми снизу углублениями, каждое из. которых перекрыто закладной деталью, имеющей центральное резьбовое отверстие, причем каждая винтовая свая выполнена полой с открытыми верхним и нижним торцами, а ее голова выполнена с резьбой и ввинчена в резьбовое отверстие соответствующей закладной детали. е

1059067

Изобретение относится к строительству, а именно к конструкциям фундаментов мелкого заложения.

Известен фундамент, включающий опорные блоки, размещенные на грунте основания (1) .

Недостатком данного фундамента является невысокая несущая способность из-за образования в грунте уплотненного ядра и боковых пластических эон.

Наиболее близким к изобретению является фундамент, включающий опорный, блок и винтовые сваи, головка каждой из которых заведена в .опорный блок (2) . 15

Недостатком известного фундамента является его высокая материалоемкость

Целью изобретения является сниже-. ние матерналоемкости фундамента . 20

Указанная цель достигается тем, что в фундаменте, включающем опорный блок и винтовые сваи, голова каждой из которых заведена в опорный 2д блок, нижняя поверхность опорного блока на участках заведения в него голов свай выполнена с открытыми снизу углублениями, каждое из которых перекрыто закладной деталью, имеющей центральное резьбовое отверстие, причем каждая винтовая свая выполнена полой с открытыми верхним и нижним торцам,а ее голова выполнена с резьбой и ввинчена в реэьбовое отверстие соответствующей закладной детали. 5

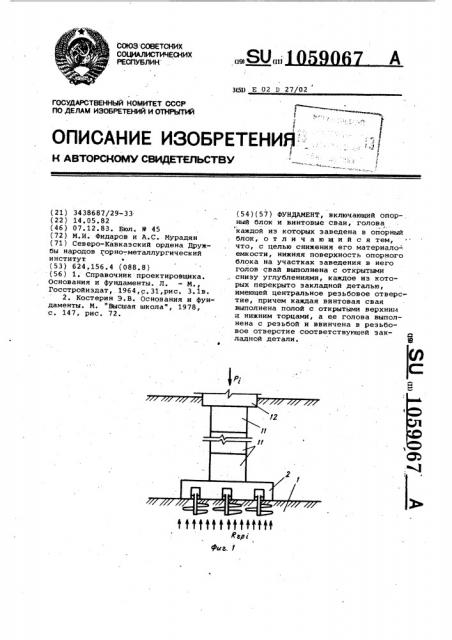

На фиг. 1 изображен фундамент, общий вид; на фиг. 2 - деталь этого фундамента.

Фундамент состоит иэ установлен- 40 ных на грунт основания 1 опорных

ВНИИПИ Заказ 9730/28

Тираж 673 Подписное

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4 блоков 2 с углублениями 3, закрытыми закладными деталями 4 с винтовой резьбой 5, в которые ввинчиваются винто" вые сваи б с винтовой резьбой 7, открытой .ножевой частью 8, отверстиями 9 и винтовыми лопастями 10 фундаментных стеновых блоков 11, на которых возводится здание (сооружение) 12.

Принцип совместной работы фундамента с грунтом основания заключается в следующем.

Постепенно возрастающая нагрузка

Р; от веса здания 12 (от нуля до расчетного значения) через фундаментные стеновые блоки, 11 и опорные блоки 2 передается на грунт основания 1, в результате чего под подошвой опорных блоков 2 возникает осадка грунта и постепенно возрастает реактивное давление грунта R„>,, кото рое автоматически приводит во вращение винтовые сваи б с лопостями 10.

Винтовые сваи 6, вращаясь, раэрыхляют грунт основания 1 до заданной плотности, а излишнюю часть взрыхленного грунта автоматически транспортируют в углубление 3 опорного блока 2 через открытую ножевую часть

8 и отверстия 9. Автоматическое вэрыхление грунта основания под действием веса здания (сооружения)

12 с винтовыми сваями исключает образование уплотненного грунтового ядра и боковых напряженно-деформированных зон под подошвой фундамента, что повыаает несущую способность грунта и позволяет применять фундаменты меньшей площади.

Применение предлагаемого фундамента позволяет снизить его материалоемкость за счет уменьшения размеров.
