УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ЭЛЕКТРОПРОВОДЯЩИХ ИЗДЕЛИЙ, -содержащее корпус, установленный в нем магнит, размещенную в его поле высокочастотную .катушку, соединенные с ней генератор и усилитель, о тличающееся тем, что, с целью повышения чувствительности контроля, высокочастотная катушка выполнена в виде бифилярной спирали , в качестве усилителя использован дифференциальный усилитель, начала спирали присоединены к корпусу и общей шине, концы - к инверсным входам дифференциального усилителя , а один из концов - к генератору . ;сл (UD О1

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

3(51) G 01 N 29 04

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСНОМУ СВИДЕТЕЛЬСТВУ (21) 3482615/25-28 (22 ) 11.08.82 (46) 07.12.83. Бюл. Р 45 (7 2 ) В. P. Ольшанский (71) Научно-исследовательский институт электронной интроскопии при

Томском ордена Октябрьской Революции и ордена Трудового Красного Знамени политехническом институте им. С.М.Кирова (53) 620.179 ° 16(088.8 ) (56 ) 1. Авторское свидетельство СССР

Р 277367, кл. G 01 N 29/04, 1969.

2 ° Авторское свидетельство СССР и 905771, кл. G 01 N 29/04, 1979 (прототип).,Л0„„1059504 А (54) (57) УСТРОИСТВО ДЛЯ КОНТРОЛЯ

ЭЛЕКТРОПРОВОДЯЩИХ ИЗДЕЛИИ, содержащее корпус, установленный в нем магнит, размещенную в его поле высокочастотную катушку, соединенные с ней генератор и усилитель, о тл и ч а ю щ е е с я тем, что, с целью повышения чувствительности контроля, высокочастотная катушка выполнена в виде бифилярной спирали, в качестве усилителя использован дифференциальный усилитель, начала спирали присоединены к корпусу и общей шине, концы — к инверсным входам дифференциального усилителя, а один из концов — к генератору.

1059504

Составитель P.Âoñêàíÿí

Редактор С. Пекарь Техред И.Метелева Корректор О.Билак

Заказ 9823/50 Тираж 873 . Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д, 4/5

Филиал ППП "Патент ", г. Ужгород, ул. Проектная, 4

Изобретение относится к измерительной технике и может быть использовано в ультразвуковых дефектоскопах и толщиномерах.

Известно устройство для контроля злектропроводящих иэделий, содержащее магнит, размещенную в его поле высокочастотную катушку и соединенные с ней генератор и усилитель (1).

Наиболее близким по технической сущности к изобретению является устройство для контроля злектропро" водящих изделий, содержащее корпус, установленный в нем магнит, размещенную в его поле высокочастотную катушку, соединенные с ней генератор и усилитель.

Высокочастотная катушка в этом устройстве выполнена в виде плоской спирали (2) .

Недостатком известных устройств является низкая чувствительность контроля, обусловленная тем, что сигнал и помеха усиливаются в одинаковой степени .

Цель изобретения — повышение чувствительности контроля.

Укаэанная цель достигается тем, что в устройстве для контроля электропроводящих изделий, содержащем корпус, установленный в нем магнит, размещенную в его поле высокочастотную катушку, соединенные с ней генератор и усилитель, высокочастотная катушка выполнена в виде бифилярной спирали, в качестве усилителя использован диф-ференциальный усилитель, начала спирали присоединены к корпусу и общей шине, концы — к инверсным входам дифференциального усилителя, а один из концов — к генератору.

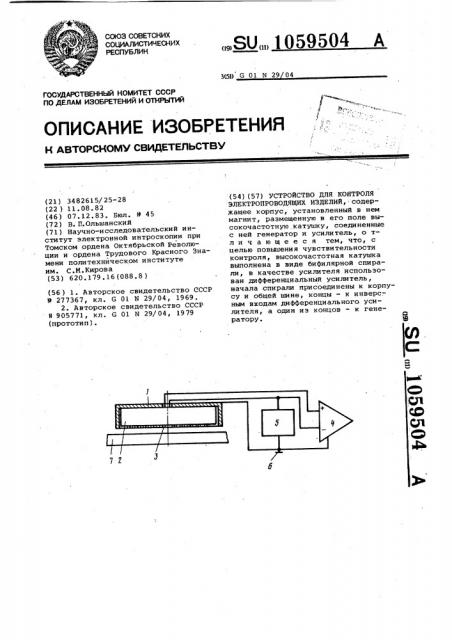

На чертеже изображена принципиальная схема устройства контроля злектропроводящих изделий.

Устройство для контроля электропроводящих изделий содержит корпус 1, 5 установленный в нем магнит 2, размещенную в его поле бифилярную спираль 3 и соединенные с ней дифференциальный усилитель 4 и генератор 5, причем начала спирали 3 при10 соединены к корпусу 1 и общей шине б, концы — к инверсным входам дифференциального усилителя 4, а один из концов — к генератору 5.

Устройство работает следующим образом.

Размещают корпус 1 с магнитом 2 и бифилярной спиралью 3 над контролируемым иэделием 7. Возбуждают с помощью генератора 5 одну половину бифилярной спирали 3, тем самым возбуждая в изделии 7 акустические колебания, которые отражаясь от противоположной поверхности изделия 7, принимаются двумя половинами бифилярной спирали 3 в противофазе и подаются на инверсные входы дифференциального усилителя 4.

Синфазная помеха при этом вы о читается, а противофазные отраженные импульсы складываются, повышая в 2 раза амплитуду принятйх сигналов, несущих информацию о качестве или толщине иэделия, и отношение сигнала к шуму.

Таким образом, благодаря выполнению высокочастотной катушки в виде бифилярной спирали и использованию дифференциального усилителя

4О в приемном тракте повышается чувствительность контроля.
