Реферат



СИНУСНЫЙ ФУНКЦИОНАЛЬНЫЙ ПРЕОБРАЗОВАТЕЛЬ, содержащий множительно-делительный блок и соединенные последовательно первый, второй , третий и четвертый масштабные резисторы, причем свободные выводы первого и четвертого масштабных резисторов соединен с входом преобразователя , отличаю щийс я тем, что, с целью расширения рабочего диапазона изменения аргумента и упрощения схемы, он содержит блок выделения модуля, вход которого соединен с входом преобразователя , а выход подключен к входу первого сомножителя множительно-делительного блока, выход которого соединен с общим выводом второго и третьего масштабных резисторов и является выходом преобразователя , вход второго сомножителя множительно-делительного блока .соединен с общим выводом первого (О и второго масштабных резисторов, а вход делителя множительно-делис: тельного блока - с общим выводом третьего и четвертого масштабных резисторов.

COOS СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

3(59 б 06 7 22

Ф к !

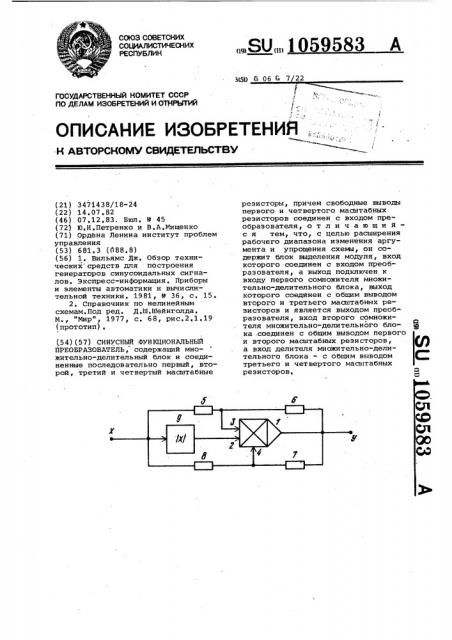

ОПИСАНИЕ ИЗОБРЕТЕНИЙ

К ABTOPCKOMV CBPgETBlbCTBY

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3471438/18-24 (22) 14.07.82 (46) 07.12.83. Бюл, Р 45 (72) Ю.И.Петренко и В.A.Ìèùåíêî (71) Ордена Ленина институт проблем управления (53) 681,3 (088,8) (56) 1, Вильямс Дж. Обзор технических средств для построения генераторов синусоидальных сигналов. Экспресс-информация. Приборы и элементы автоматики и вычислительной техники .. 1981, 9 36, с. 15.

2 ° Справочник по нелинейным схемам. Под ред. Д,Ш.Шейнголда.

M. "Мир", 1977, с. 68, рис 2 1 19 (прототип), (54) (57) СИНУСНЫЙ ФУНКЦИОНАЛЬНЫЙ

ПРЕОБРАЗОВАТЕЛЬ, содержащий множительно-делительный блок и соединенные последовательно первый, второй, третий и четвертый масштабные

„„SU„„1059583 А резисторы, причем свободные выводы первого и четвертого масштабных резисторов соединен с входом преобразователя, о т л и ч а ю щ и йс я тем, что, с целью расширения рабочего диапазона изменения аргумента и упрощения схемы, îí содержит блок выделения модуля, вход которого соединен с входом преобразователя, а выход подключен к входу первого сомножителя множительно-делительного блока, выход которого соединен с общим выводом второго и третьего масштабных резисторов и является выходом преобразователя, вход второго сомножителя множительно-делительного блока .соединен с общим выводом первого и второго масштабных резисторов, а вход делителя множительно-делительного блока — с общим выводом третьего и четвертого масштабных резисторов, 1059583

Изобретение относится к автоматике и вычислительной технике и может быть использовано для тригонометрических преобразоВаний мгновенных значений сигналов.

Известен синусный функциональ- 5 ный преобразователь, в котором сияусоидальная зависимость воспроизводится при помощи диодного формирователя 1 g.

Недостатком такого устройства является сложность конструкции и расчета.

Наиболее близок к предлагаемому синусный функциональный преобразователь, содержащий множительяоделительное устройство, входы умно= жения которого непосредственно и через входной сумматор подключены к

Входу преобразователя, а выход соединен с входом делителя и через масштабный резистор подключен к инвертирующему входу =- = . одного операционного усилителя,. -еиявертирующий

I вход которого через масштабные резисторы подсоединены к входу преобразователя и шине нулевого потенциала, а Выход является выходом преобразователя и через масштабный резистор подключен к входно му суьматору t .2 .

Недостаткаьк известного синусного функционального преобразователя являются его сложность и невозможность воспроизведения синусоидальной зависимости прн отрицательных значениях входного сигнала. 35

Цель изобретения - расширение рабочего диапазона изменення аргу; мента и упрощение преобразователя„Поставленная цель достигается тем, что сияусный функциональный преобразователь, содержащий множительно-делительяый блок и соединенные последовательно нервьФ,второй третий и четвертый масштабные резисторы, причем свободные выводы первого и четвертого масштабных резисторов соединены с входом преобразователя, содержит блок выделения модуля, вход которого соединен с входом преобразователя, а выход подключен к входу первого сомножителя множительно-делительного блока, выход которого соединен с общим выводом второго и третьего масштабных .резисторов и является выходом преобразователя, вход 55

BTopoI сомножителя множительноделительного блока соединен с общим выводом первого и второго масштабных резисторов, а вход делителя множительно-делительного бло- 6О ка - с обшим выводом третьего и четвертого масштабных резисторов, На чертеже приведена блок-схеМа синусного функционального преобразователя.

Сяяусяый фуякциональяый преобразователь содержит мнОжительно-делительный блок 1 с входа<.-и 2 Я 3 перВОГО И ВТОРОГО СОМНОЖИТЕЛЕЙ И ВХОДОМ 4 делителя,. масштабные реэистОрМ 5 - 8 и блОк 9 Выделения мсдуЛЯО

Цреобразозатель работает следующим образом.

Нходнсй иг лау„ поступае Яа

ВХОД блока ВЫДелекия моДуля 9., Йа выходе которогс образуется сллгяал х) поступВйощий Яа ВХОД 2 первого

СОМНОЖИТЕЛЯ МНОЖИТЕЛЬЯО ДЕЛИ ЕЛЬНОГО блОка 1с На ВХОД 3 ВТОрого ссмножи ffQI1f множительнсделительяого блОка

1 поступает o /мма Входного и Выходного оигяалов K Q p дрор!.ыруем зя с 11смощью перВОВО 5 н втсрогG Ь fHcffffTабных резисторов с любой у 1-хожитель мОЖЯО преобразОвать В Делк тель Добавлением Операцисияог уси" лителя . и Двух рези сторОВ; Одн&. =".О большинство . зчо:=.О тельно-Делит 1" ьяых блоков cG+Bp T выходной;уcHлитель ссответст IIyf рези сторы Н я а ки х устройств ах предусмотрено Вяеш— нее э аьейкая, ла Кеп% ОбратЯОй связи выходного усилителя. Для этого ОО= прОтиВление Обратной связи вклю чает между Входом делителя и суь:.:— мирующей точкой ы1хадяогс о1.4,(мационного усилит ля„, Ииеяяс такой множительно-делительиай блок Нспольэуется В предлагаемом сияуснОм функциональном прообразов Tc = ле . npH з то.; яа Вход 4 делителя мнОжительяо-=Дели тельного блGка 1.

ПОДaeT CR Qyii t a. ВХСУУЯСГ -..: .-:. ВЫС ОДЯОго сигналов л и "„: Р Фор1 чруемая с пОмощью третьего 7 и четвер о= гG 8 4асштабныг4 резисторов;

Сумма входных Tоков выхспЯого

ОПЕР ВЦИОЯЯОГО У7 СИЛА Елъ7, ОО;; * ы Я, быть равна Нулю„, т е .. где " 1 Ь c к ю прОиз вольные пойо=жительные коэффициенты, задаваемае выбором сопротивлений масштабных резисторов 5-8, причем a+ Ь = 1.

Если задать а = 0,5114. b =0;4886 „. с = 0,2090, d = 0,1279 соотноше ние (1) переходит в (2):

0,5114х + 0,4886 -! х i 0,2090z +

+ 0,12799 = 0 (2,)

Отсюда

1,ОАЭИ х- 0,4273 м )x(1 1 (;. - 0,26<8 III I я,... У

Нри 2 =. 1 ВыхОДной сыгяал соответствует функции -в,п х а пс=грешностью порядка 0,4%, Известное устройство работает в Диапазоне

0 < x «< - -., 1059583

Составитель A,Ìàñëoâ

Редактор Л.Пчелинская Техред:.М.НадЬ

Корректор А.Тяско

Заказ 9842/53 Тираж 706 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5 филиал ППП "Патент",.г, Ужгород, ул. Проектная, 4

Таки 4 образом, предлагаемый преобразователь несколько проще известного преобразователя, так как,он не содержит двух сумматоров íà операционных усилителях, а дополнительно введенный блок выделения модуля по сложности примерно равен одному операционному усилителю, Кроме того, он имеет в два раза более широкий рабочий диапазон изменения аргумента.

Статическая погрешность при воспроизведении функции у = -s i и х в диапазоне от -90 до + 90 не превышает 0,6%, что совпадает с аппаратурной погрешностью известного множительно-делительного блока.

Уровень собственных шумов и температурный дрейф синусного функционального преобразователя в 1,52 раза выае, чем у известного множительно-делительного блока.. I
