Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУВЛИН 50 G 11. В 15/29. л

Ф

ОПИСАНИЕ H306PETEHHfjl

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕ(!ИЙ И OTHPblTMA (21)3432768/18-10 (22)30.04.82 (46)07.12.83. Бюл. М 45 (72)С.Н. Кочегаров (53)681.846.73(088.8) (56)1 ° Патент СИИ Р 3662937, кл. 22689, опублик. 1972.

2. Колицук В.T. и др. Конструирование и расчет магнитофонов. Киев, "Техника", 1965, с..105, 106,рис.43 (прототип) °

ÄÄSUÄÄ 1059617 A (54)(57) ПРИЖИМНОЙ РОЛИК ЛЕНТОПРОТЯЖНОГО МЕХАНИЗМА, содержаций втулку с. нанесенными по ее наружной поверхности канавками,и слой из эластичного материала, жестко закрепленный на втулке, отличающийся тем, что, с целью уменьшения амплитуды поперечных колебаний магнитной ленты при ее движении, наружная поверх1-." ность втулки выпоЛнена биконической, .причем вершины конусов направлены навстречу один другому, а канавки нанесены по винтовой линии с постоянным углом подъема. встречно.

1059617

Составитель О. Смирнов

Редактор Н. Безродная Техред С.Мигунова

Корректор A.Èëüèí

Заказ 9848/55 . Тираж 594 Подписное

ВНИИПИ Государствейного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Иэобретение относится к приборостроению, а именно к.аппаратуре магнитной записи. . Известен прижимной ролик лентопротяжного механизма, содержащий втулку с нанесенным на нее слоем 5. резины, втулка установлена на сферический неподвижный подшипник (1) .

Однако такой самоустанавливающийся ролик весьма сложен по конструкции. t0

Наиболее близким по технической сущности к предлагаемому является прижимной ролик, содержащий втулку с нанесенными. на ее наружной поверхности канавками и слой из эластичного материала, жестко закрепленный на втулке. (2) .

Ролик при установке во втулку одного шарикоподшипника также является самоустанавливающимся. Конструкция его проще, он также уменьшает колебания ленты, однако. эа счет неизбежного при изготовлении отклонения геометрических размеров конус ность, бочкообразность и т.п. амплитуда этих колебаний может оставаться еще значительной.

Цель изобретения -,уменьшение амплитуды поперечных колебаний магнитной ленты при ее движении в трак- 30 те записи-воспроизведения.

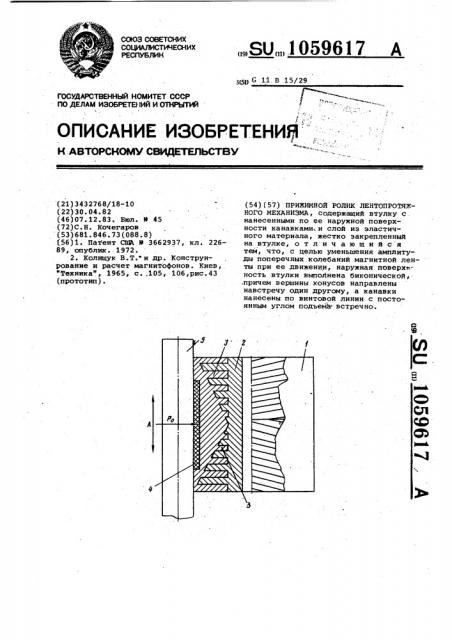

Поставленная цель достигается тем, что в прижимном ролике лентопротяжного механизма, содержащем втулку с нанесен- . ными по ее наружной поверхности канав-, 35 ками и слой из эластичного материала, жестко закрепленный на втулке, наружная поверхность втулки выполнена биконической, причем вершины конусов направлены навстречу один 40 другому, а канавки нанесены по винтовой линии с постоянным углом подъема встречно, На чертеже изображен Прижимной ролик лентопротяжного механизма.

Ролик, установленный в узле ведущего вала, содержит слой из эластичного материала 1, жестко закрепленный на втулке 2, выполненной с бикойической наружной поверхностью, на которой нанесены по винтовой линии с постоянным углом канавки 3. Ролик прижимает ленту 4 к ведущему валу 5.

При движении магнитной ленты в тракте лентопротяжного механизма под влиянием факторрв она начинает колебаться в поперечном направлении, что сказывается, в конечном счете, на равномерности мгновенной скорости движения магнитной ленты, снижает достоверность записи и воспроизведения информации.

Ролик, прижимающий ленту 4 к ведущему валу 5, благодаря биконической поверхности втулки 2 и канавкам, расположенным по винтовой линии, оказывает на ленту 4 неодинаковое по высоте уменьшающееся от периферии к центру давление.

Натяжение ленты по высоте, благодаря разному изменяющемуся по высоте усилию прижима ленты к ведущему валу, также имеет разное значение, уменьшается от периферии к центру.

Это в совокупности с нанесением на биконическую поверхность втулки, а также канавок, расположенных по винтовым пиниям, причем встречно, заставляет ленту занять определенное положение относительно средней линии ролика, т.е. Уменьшает амплитуду попе речных колебаний ленты, повышает качество записи и воспроизведения информации.
