Реферат



УДОЧКА ДЛЯ ЛОВЛИ РЫБЫ НА МОРМЫЖУ, содержащая шестик и выполненную из упругоэластичного материала рукоятку, отличающая с я тем, что, с целью упрощения конструкции и повышения надежности работы рукоятка выполнена в виде кольца, а шестик неподвижно закреплен на последнем.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

09) (1)) 4 (51) А 01 К 87/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

Н АВТОРСНОМУ СВИДЕТЕЛЬСТВУ (21) 3439580/28-13 (22) 14.05.82 (46) 15.01.85. Бюл. У 2 (72) И.Л. Господарчук, Б.И. Дацко и А.Г. Мухин (71) Киевское авиационное производственное объединение им. 50-летия

Октября (53) 639.2.08 1.42(088.8) (56) 1. Авторское свидетельство СССР

У 206244, кл . А 01 К 87/00, 1965 .

2. Авторское свидетельство СССР

9 882501, кл. А 01 К 87/00, 1980. (54) (57) УДОЧКА ДЛЯ ЛОВЛИ РЫБЫ

НА МОРМЫШКУ, содержащая шестик и выполненную из упругоэластичного .материала рукоятку, о т л и ч а ющ а я с я тем, что, с целью упрощения конструкции и повышения надежности работы рукоятка выполнена в виде кольца, а шестик неподвижно закреплен на последнем.

1059712 z

Изобретение относится к спортивному рыболовству, а именно к снастям для подледного лова рыбы.

Известна удочка для ловли рыбы на мормышку, содержащая рукоятку, 5 корпус с подпружиненным шестиком, внутри которого расположен приводной орган для приведения шестика в колебательное движение, приводной орган выполнен в виде системы взаимо- 10 действующих между собой зубчатых колес, получающих движение от заводной пружины, одно из зубчатых колес связано с шестиком посредством рычага, закрепленного на шестике (1 .f5

Указанная удочка обладает сложной конструкцией приводного органа для привода шестика в колебательное движение, низкой надежностью работы, связанной с наличием большо- 20 го количества подвижных деталей, выработкой зубчатых колес в процессе эксплуатации, отказами при попадании и замерзании влаги в зубчатом механизме, так как в процессе вы- 25 важивании рыбы приходится укладывать удочку на лед, а ловля рыбы зимой осуществляется в условиях низких температур и повышенной влажности.

Известна удочка для ловли рыбы на мормышку, содержащая шестик и выполненную из упругоэластичного материала рукоятку (21 .

Рукоятка выполнена полой и соединена с эластичным резервуаром, взаимодействующим с рычагом, который прикреплен к шестику. Шестик шарнирно прикреплен на оси в корпус.

Известная удочка имеет сложную конструкцию, ненадежна в работе, 40 так как не исключает возможность прокола эластичного резервуара или его растрескивание в условиях отрицательных температур, а также потери эластичности резервуара, что ухудша45 ет работу.

Цель изобретения — упрощение конструкции и повышение надежности работы.

Цель достигается тем, что в удочке для ловли рыбы на мормьппку, содержащей шестик и выполненную из упругоэластичного материала рукоятку, последняя выполнена в виде кольца, а шестик неподвижно закреплен на последнем.

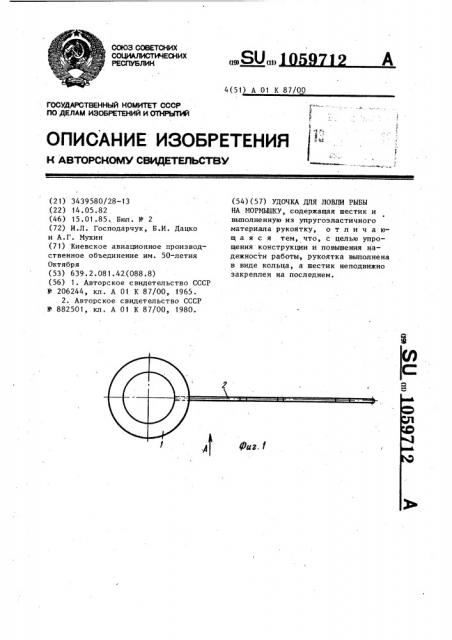

На фиг. 1 изображена удочка для ловки рыбы на мормышку на фиг. 2— вид Л фиг. 1, на фиг. 3 и 4 — вари— анты положения рукоятки удочки в руке рыболова.

Удочка состоит из рукоятки 1, вы— полненной в виде кольца из упругоэластичного материала, в частности резины. Неподвижно относительно последней закреплен шестик 2 с приспо— соблением 3 для крепления ласки 4, которое выполнено, например, в виде мотовильца. На конце шестика уста— новлен кивок 5. На конце лески привязана мормышка 6.

Удочку используют следующим образом.

Упругоэластичное кольцо размещают на ладони в одном из положений, как показано на фиг. 2-4, а затем сжимают и разжимают пальцы руки.

При этом происходит деформация кольца и последующее восстановление прежней формы при разжимании пальцев.

При деформации кольца рукоятка 1 прогибается внутрь ладони руки и происходит опускание части кольца в мес— те заделки шестика, при этом конец шестика с кивком 5 опускается. При разжимании пальцев руки рукоятка принимает свою прежнюю форму и шестик 2 возвращается в первоначальное положение, т.е. осуществляется его подъем. При попеременном сжимании и разжимании пальцев происходит циклическое опускание и подъем шестика, а вместе с ним и мормышки 6. Таким образом, при быстром сжимании и разжимании пальцев происходит колебание мормышки в вертикальной плоскости (фиг. 2) или в горизонтальной плоскости (фиг. 3). Величина амплитуды колебаний мормышки 6 определяется величиной деформации кольца рукоятки, а частота колебаний определяется частотой деформации и восстановления формы последней.

Я

В зависимости от упругости деформацию можно осуществлять всеми пальцами или по выбору. При этом возможно попеременное задействование различных групп мьппц кисти руки и процесс ловли рыбы становится не таким утомительным.

Изобретение обеспечивает простоту конструкции и повьппение надежности удочки, так как она имеет небольшое количество деталей, повышается удобство пользования удочкой, поскольку

1059712 возможно большое количество варианТоВ расположения кольца в кисти руки и при этом можно использовать попеременно большую группу мышц

ВидА

Редактор Л.Письман Техред З.Палий

Корректор Г.Решетник

Заказ 99/2

Тираж 743 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Г руки; дает возможность расширить диапазон колебательных движений шестика.и повысить спортивный характер рыбной ловли.
