Устройство для проведения нейрофизиологических исследований животных

Устройство для проведения нейрофизиологических исследований животных

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ПРОВЕДЕНИЯ НЕЙРОФИЗИОЛОГИЧЕСКИХ ИССЛЕДОВАНИЙ ЖИВОТНЫХ, содержащее отделение для содержания животных до проведения эксперимента, испытательную камеру с полом в виде решетки из металлических стержней, соединенных с источником электрического тока, электромагнитный фиксатор и электрический контакт, закрепленные на стен ке камеры,О тличающееся тем, что, с целью повышения производительности , устройство дополнительно снабжено камерой для сбора животных после проведения экспери мента , которая расположена под испытательной камерой, причем отделение для содержания животных для проведения эксперимента выполнено в виде набора отдельных изолированных пеналов, расположенных над испытательной камерой, а решетка пола выполнена в виде установленной на двух осях рамки из диэлектрического материала с противовесом, расположенным ниже оси вращения рамки, при-g чем одна из осей соединена с рамкой (Л жестко и снабжена кулачком, взаимодействующим с электромагнитным фиксатором и электрическим контактом.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

0Ю (И) За» A 61 D 3 00

ГОСУДАРСТВЕНН )й HOMHTET CCCP

R0 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬП ИЙ

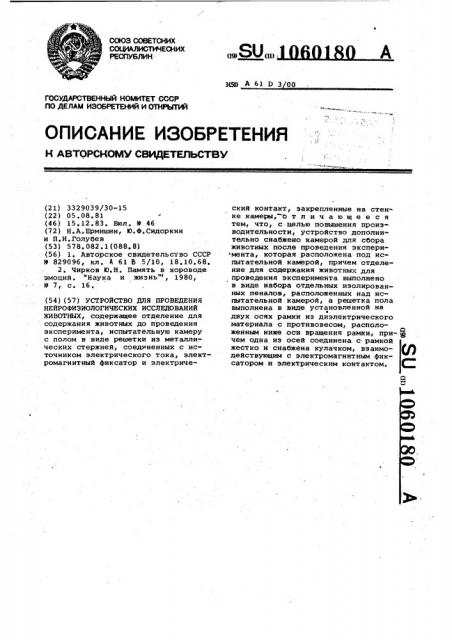

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3329039/30-15 (22) 05.08 81 (46) 15,12.83. Бюл. 9 46 (72) Н.A.Åðìèøèí, Ю.Ф.Сидоркин и П,И.Голубев (53) 578.082.1(088 ° 8) (56) 1. Авторское свидетельство СССР

В 829096, кл, А 61 Ь 5/10, 18 ° 10 ° 68, 2. Чирков l0.Н. Память в хороводе эмоций. "Наука и жизнь", 1980, 9 7, с. 16. (54) (57) УСТРОЙСТВО ДЛЯ ПРОВЕДЕНИЯ

НЕЙРОФИЭИОЛОГИЧЕСКИХ ИССЛЕДОВАНИЙ

ЖИВОТНЫХ, содержащее отделение для содержания животных до проведения эксперимента, испытательную камеру с полом в виде решетки из металлических стержней, соединенных. с источником электрического тока, электромагнитный фиксатор и электрический контакт, закрепленные на стенке камеры, о т л и ч а ю щ е е с я тем, что, с целью повышения производительности, устройство дополнительно снабжено камерой для сбора животных после проведения экспери- мента, которая расположена под испытательной камерой, причем отделение для содержания животных для проведения эксперимента выполнено в виде набора отдельных изолированных пеналов, расположенных над испытательной камерой, а решетка пола выполнена в виде установленной на двух осях рамки из диэлектрического материала с противовесом„ расположенным ниже оси вращения рамки, причем одна из осей соединена. с рамкой жестко и снабжена кулачком, взаимодействующим с электромагнитным фиксатором и электрическим контактом.

106 0180

Изобретение относится к устройст вам для проведения экспериментов на лабораторных животных и может быть использовано в биологических и медицинских исследованиях.

Известно устройство для проведения исследований двигательной активности животных, содержащее испытательную камеру и регистрирующие приборы (1), Однако это устройство не позволяет проводить эксперименты. последовательно с несколькими животными.

Известно устройство для обучения животных, содержащее отделение для содержания животных до проведе- 15 ния эксперимента и испытательную камеру — с полом в виде решетки из металлических стержней, соединенных с источником электрического тока, электромагнитный фиксатор, 20 электрический контакт, закрепленные на стенки камеры j2) .

Однако данное устройство требует пОсле проведения каждого эксперимента с животным перестройки и под- 2g готовки камеры.

Целью Изобретения является повышение производительности работы при проведении .экспериментов.

Для достижения цели устройство для проведения исследований двига. тельной .активности животных, содер-. жащее отделение для содержания животных до проведения эксперимента, испытательную камеру с полом в виде 35 решетки из металлических стержней, соединенных с источником электрического тока, электромагнитный фиксатор и электрический контакт, закрепленные на стенке камеры, дополни- 40 тельно снабжено камерой для сбора животных после проведения эксперимента, которая расположена под испы- тательной камерой, причем отделение для содержания животных до проведе« 45 ния эксперимента выполнено в виде набора отдельных изолированных пе" налов, расположенных над испытательной камерой, а решетка пола выполнена в виде установленной на двух осях рамки из диэлектрического материала с противовесом, расположенным ниже оси вращения рамки, причем одна из осей соединена с рамкой жестко и снабжена кулачком,взаимодействующим с электромагнитным фиксатором и электрическим контактом.

На фиг. 1 представлено схематическое изображение устройства .для проведения нейрофизиологических ис.следований животных; на фиг. 2 — бО фиксирующее устройство пола, вид A на фиг. 1; на фиг. 3 — вид Б на фиг. lу на фиг, 4 — разрез В-В на фиг. 3 на фиг. 5 — подключение про" водов к источнику электричества, б5 узел 1 на фиг. 4; на фиг. б — полости металлических стержней, разрез

Г-Г на фиг. 4; на фиг, 7 — расположение металлических решетчатых стержней в полу, разрез Д-Д на фиг. 4.

Устройство состоит из испытательной камеры 1, в которой проводятся эксперименты с животными, ка" меры 2, в которую поступают животные после проведения эксперимента, пенала 3, состоящего из нескольких отсеков (показаны три отсека), расположенного над испытательной камерой 1.

Пенал 3 имеет приводы (не показаны) открытия дверок отсека для подачи животных в испытательную камеру 1. Камеры 1 и 2 разделены полом, выполненным в виде рамки 4 из диэлектрического материала с противовесом 5..

Рамка 4 закреплена на осях б и 7, установленных в отверстиях стенок камер, и установлена с возможностью вращения относительно осей б и 7.

Противовес 5 закреплен на рамке 4 со стороны, обращенной к камере 2, -и расположен ниже осей б и 7. Таким образом, устойчивое положение рамки †. горизонтальное.

B рамке 4 закреплены металлические стержни 8, который соединены проводами 9 и 10 с источником электрического тока (не показан). Провода 9 и 10 проходят по отверстиям 11 в металлических стержнях 8.

Провода 9 соединены с четными стержнями 8, а провода 10 — с нечетными. На оси 7 закреплен кулачок 12 который взаимодействует с электрическими контактами микропереключателя 13 и электромагнитным фиксатором 14.

Устройство работает следующим образом.

Для подготовки эксперимента последовательно с несколькими животными их вводят в отсеки пенала 3. Затем в камеру 1 подают из пенала З.первое животное. При этом рамка 4 зафиксирована электромагнитным фиксатором 14 в горизонтальном положении, После окончания опыта с животным электромагнитный фиксатор 14 освобождает кулачок 12. Рамка 14 под действием веса животного поворачивается на осях б и 7 и животное поступает в камеру 2.

Рамка 4 под действием противовеса 5 занимает горизонтальное положение. Кулачок 12 взаимодействует с микропереключателем 13, и фиксатор 14 фиксирует рамку 4 в горизонтальном положении. Устройство снова подготовлено для проведения эксперимента со вторым животным, Ввод и вы вод животных в испытательную каме1060180 ру 1 осуществляется дистанционно, подготовка и перенастройка камеры исключена. Время, затрачиваемре на проведение экспериментов с группой животных сокращено.

Предлагаемое устройство поз". воляет повысить производительность работы при изучении, двигательной активности животных.

10б0130

В 8-3

Ф ф

/О

1060180

Составитель В, Пименов

Редактор T. Веселова Техред С.Легеза

Корректор И.Эрдейи

Тираж 713 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 9899/3

Филиал ППП Патент, г.ужгород, ул. Проектная, 4
