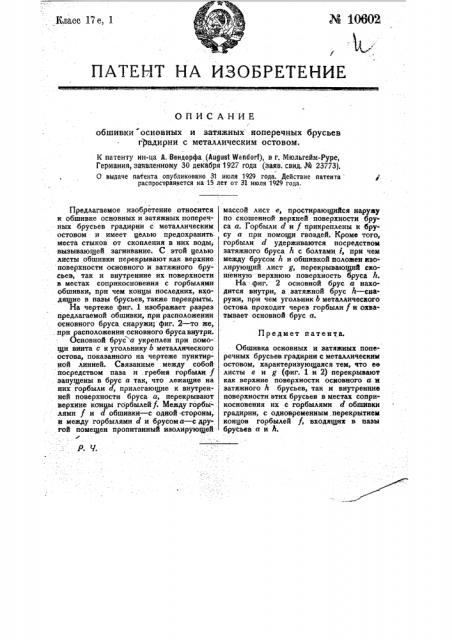

ПАТЕНТ HA ИЗОБРЕТЕНИЕ

ОПИСАНИЕ обшивки основных и затяжных ноперечных брусьев градирни с металлическим остовом.

К патенту ин-ца A. Вендорфа (August Wendorf), в г. Мюльгейм-Руре, Германия, заявленному 30 декабря 1927 года (заяв. свид. J4 23773).

О выдаче пИента опубликовано 31 июля 1929 года. Действие патента распространяется на 15 лет от 31 июля 1929 года.

Предмет патента.

Р. Ч.

Предлагаемое изобретение относится к обшивке основных и затяжных поперечных брусьев градирни с металлическим остовом и имеет целью предохранить места стыков от скопления в них воды; вызывающей загнивание. С этой целью листы обшивки перекрывают как верхние поверхности основного и затяжного брусьев, так и внутренние их поверхности в местах соприкосновения с горбылями обшивки, при чем концы последних, входящие в вазы брусьев, также перекрыты.

На чертеже фиг. 1 изображает разрез предлагаемой обшивки, при расположении основного бруса снаружи; фиг. 2 — то же, . нри расположении основного бруса внутри.

Основной брус а укреплен при помо-. щи винта с к угольнику-Ь металлического остова, показанного на чертеже пунктирной линией. Связанные .между собой посредством паза и .гребня горбыли -f запущены в брус а так, что лежащие на них горбыли d, прилегающие к внутренней поверхности бруса а, перекрывают верхние концы горбылей/. Между горбы-лями f u d обшивки — с одной-стороны, и между горбылями d и брусома — с другой помещен пропитанный изолирующей массой лист е, простирающийся наружу по скошенной верхней поверхности бруса а. Горбыли d u f прикреплены к брусу а при помощи гвоздей. Кроме того, горбыли d удерживаются посредством затяжного бруса h с болтами т, при чем между брусом h и обшивкой положен изолирующий лист g, перекрывающий скошенную верхнюю поверхность бруса h.

На - фиг. 2 основной брус а находится внутри, а затяжной брус h — снаружи, при чем угольник Ь металлического остова проходит через горбыли f и охватывает основной брус а.

Обшивка основных и затяжных поперечных брусьев градирни с металлическим остовом, характеризующаяся тем, что ее листы е и g (фиг. 1 и 2) перекрывают как верхние поверхности основного а и затяжного Ь брусьев, так и внутренние поверхности этих брусьев в местах соприкосновения их с горбылями d обшивки градирни, с одновременным перекрытием концов горбылей f, входящих в пазы брусьев а и h.
