Реферат



УСТРОЙСТВО ДЛЯ ПРОВЕДЕНИЯ ИОНООБМЕННЫХ ПРОЦЕССОВ, включающее колонку, установленную с возможностью вращения вокруг горизонтальной оси, приспособления для ввода и вырода суспензии, отличающееся тем, что, с целью интенсификации процесса за счет предотвращения истирания ионитэ, расширения Функциональных возможностей , колонка установлена с возможностью вращения вокруг вертикальной оси, проходящей вне колонки , а приспособления для ввода и вывода суспензии выполнены в виде съемных резервуаров, размещенных на противоположных концах колонки.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИ4ЕСНИХ

РЕСПУБЛИК (19) (11) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬГГИЙ (21) 3427088/23-26 (22) 21,04.82 (46) 15 12 83. Вюл, Р 46 (72) Б,И Лукщене и Ю.!0,Алищаускас (71) Институт физики АН дит. CCP (53) 541.183. 12 (088. 8). (56) 1, Авторское свидетельство СССР

Р 422435, кл. В 01 J 47/00, 1970.

2, Авторское свидетельство СССР

Р 171984, кл. В 01 J 47/00, 1962, (54 ) (57 ) УСТРОЙСТВО ДЛЯ ПРОВЕДЕНИЯ

ИОНООБМЕННЫХ ПРОЦЕССОВ, включающее колонку, установленную с возмож3(51) В 0 1 J 4 7 0 2 0 1 N 31 0 4 костью BpBlråíèÿ вокруг горизонтальной оси, приспособления для ввода и вывода суспензии, о т л и ч ающее ся тем, что, с целью интенсификации процесса за счет предотвращения истирания ионита, расширения функциональных возможностей, колонка установлена с воэможностью вращения вокруг вертикальной оси, проходящей вне колонки, а приспособления для ввода и вывода суспензии выполнены в виде съемных резервуаров, размещенных на противоположных концах колонки.

1060220

Составитель,. Л.Элштейн

Pедактор Н.Горват Техред И,Иетелева Корректор О ° Тигор

Заказ. 9905/5 Тираж 537 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Я-35, Раушская наб., д. 4/5 филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Изобретение относится к извлечению Металлов из растворов сорбцией ионообменными смолами с последующей десорбцией соответствующим элюэнтам и может быть использовано для pазделения свинца и висмута с последукж м радиометрическим определением P Ь, z o8 1, например в образцах окружающей среды после их извлечения из солянокислых растворов, а также в химическом анализе для извлечения металлов, образующих анионные комплексы, Известен аппарат для ионообменных процессов, включаюшИй наклонный барабан с.винтовыми перегородками и устройства для ввода и вы" вода фаэ (1) .

Известно также устройство для проведения ионообменных процессов, включающее .колонку, .установленную с воэможностью вращения вокруг горизонтальной оси, приспособления для ввода и вывода фаз (21 .

Однако перемещение фаэ в этом, устройстве осуществляется при вращении колонки вокруг горизонтальной оси по винтовым отсекам. Недостатками устройства являются измельчение, истирание зерен ионита, возможность прилипания их к стенкам винтовых отсеков. Кроме того, ограничена возможность регулирования ско.рости протекания процесса. Траектория движения частиц ограничивается формой отсеков.

Цель изобретения - .интенсификация процесса за счет предотвращения истирания ионита, расширение функциональных возможностей.

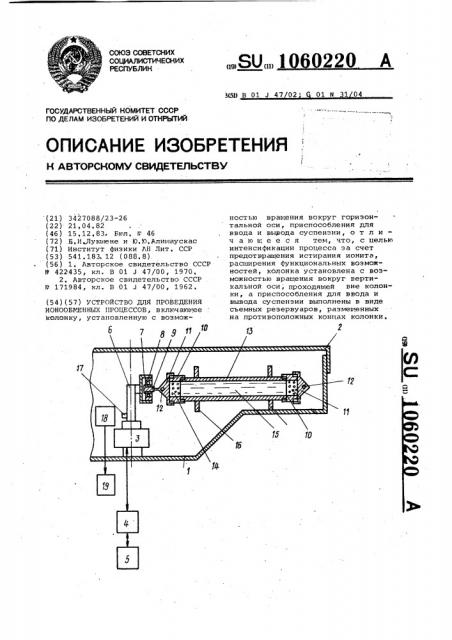

Поставленная цель достигается тем,что в устройстве для проведения ионообменных процессов, включающем колонку, установленную с воэможностью вращения вокруг горизонтальной оси, приспособления для ввода и вывода суспензии, колонка установлена с возможностью вращения вокруг вертикальной оси, проходящей вне колонки, а приспособления для ввода и вывода суспензии выполнены в виде съемных резервуаров, размещенных на противоположных концах колонки, На чертеже представлено устройство, общий вид, Устройство включает корпус 1 с крышкой 2. В центральной части корпуса размещен электродвигатель

3, который через реле времени 4 и регулируемый трансформатор 5 подключен к сети переменного тока, к валу 6 электродвигателя 3 крепит5 ся втулка 7 с подшипником 8 и осью 9.

На оси 9 укреплен резервуар 10 с помощью крышки 11 с отверстиями 12.

Резервуары 10 привинчены к колон-. ке 13, 10 Устройство работает следующим образом.

В один иэ отвинченных резервуаров 10 заливается суспензия измельченного анионита 14 в таком же раст15 воРе, .как и анализиРуемый Раствор. Затем в вертикальном положении прикручивается колонка 13 с пустым съемным резервуаром 10, наливается анализируемый раствор 15 и крышка 11 закручивается.

Вся система — колонка 13 с закрепленными с обоих концов резервуарами 10 устанавливается на оси 9.

При помощи реле времени 4 устанавливается.временной режим, при

25 помощи трансформатора 5 устанавливается требуемая скорость вращения вала электродвигателя 3. После включения электродвигателя съемные резервуары 10 и колонка 13 начинают

30 вращаться вокруг вала 6 электродвигателя. Кроме того, опираясь на один из дисков 16, надетых на колонку 13, вся система вращается вокруг оси 9, Таким образом, в результате двух

35 движений системы траектория движения частиц анионита представляет собой спираль. Число оборотов колонки 13 в единицу времени регистрйруется с помощью магнита 17 геркона

18 пересчетным прибором 19, Однажды прошедший через раствор анионит 14 можно опять привести в соприкосновение с раствором 15 после прикрепления к оси 9 резервуара

10. с анионитом. 14, 45 для извлечения металлов иэ анионита в колонку 13 вместо раствора наливают сооТветствующий элюзнт, например дистиллированную воду, и
