Электростатический сепаратор для классификации измельченных сыпучих материалов
Иллюстрации
Показать всеРеферат
„„SU„„10 228 А
СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСНИХ
РЕСПУБЛИН
3 5п В 03 С 7/00
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Н А9 ГОРСКОМУ СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР
flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2Ц 3492586/22-03 (22:) 20 ..09 ° 82 .:(46) 15 . 12; 83. Бюл. 9 46 (72) Е.С:.— Виксман, A.À. Ивашутич, В.A. Йщеико, М.3. Кецлах, И.A. Маланий, А.H. Порада, С.N. Полонский, A,Ä; Чаплинский и Д.Н. Шнайдер (71) Украинский полиграфический институт им. Ив..Федорова
{53 } 621. 928.8 (088.8) (56) .1. Авторское Свидетельство СССР
250784, RJI B 03 с. 7/04, 1967
2. Олофинский. Н.Ф. Электрические методы обогащения.. М., "Недра", 1977, c, 35, рис. 21 (прототип). (54)(57) 1. ЭЛЕКТРОСТАТИЧЕСКИ.1
СЕПАРАТОР ДЛЯ КЛАССИФИКАЦИИ ИЗМЕЛЬ
ЧЕИНЫХ СЫПУЧИХ МАТЕРИАЛОВ, включающий корпус, вертикально установленные сетчатые электроды противополоЖной полярности, загрузочное приспособление и приемники продуктов, о тл и ч а ю шийся тем, что, с целью повьааения эффективности процесса сепарации за счет уменьщения влияния гравитационных сил, действующих на измельченный материал, и приближения его к электродам, сепаратор снабжен планками из диэлектрического материала, расположенными в межэлектродном пространстве, причем планки установлены на гибких элементах.
2. Сепаратор по п. 1, о т л и— чающий с я тем, что планки имеют прямоугольное сечение. Ф
3. Сепаратор- по п. 1, о т л и ч а ю шийся тем, что планки имеют треугольное сечение.
1060228
Изобретение относится к разделению сыпучих материалов по размерам, в частности к классификации порошкообразных материалов, и может быть использовано при производстве абразивных порошков.
Известен электрический сепаратор, включающий питатель, коронирующий и осадительный электроды, в пространстве между которыми жестко закреплены несколько каскадов отсе кателей материала, каждый из которых состоит из двух планок, наклонных в сторону движения материала (1) .
Известное устройство характеризуется точностью разделения сыпучего материала по размерам из-за того,что коронирующие электроды расположены в пространстве между осадительными электродами, при этом частицы в процессе сепарации многократно меняют свой заряд, что ухудшает качество сепарации.
Наиболее близким к предлагаемому по технической сущности и достигаемому эффекту является электростатический сепаратор для классификации измельченных сыпучих материалов, включающий корпус, вертикально установленные сетчатые электроды противоположной полярности, загрузочное приспособление и приемники продуктов (2) .
Однако необходимым условием разделения смеси является его продувка . через извилистую трубку, при которой частицы компонентов смеси приобретают различные по величине и знаку трибоэлектрические заряды. При замене продувания просыпанием материала частицы материала не разделяются вследствие незначительной зарядки частиц.
Цель изобретения - повышение эффективности процесса сепарации за
-счет уменьшения влияния гравитацион. ных сил, действующих на измельченный материал, и приближения его к электродам.
50 воды в приемники 4.
Частицы материала, размер которых
I больше размера сторон ячеек в свету, сетчатых электродов 2, касаясь электродов, теряют приобретенный заряд и, в конечном итоге, выводят-. ся в приемник 5.
Таким образом, наличие диэлектрических планок позволяет приблизить порошкообразный материал к
60 электродам, что способствует лучшей зарядке частиц. Кроме того,:установка диэлектрических планок в межэлек-, тродном пространстве позволяет сии зить действие гравитационных сил, 65 действуЮщих на частиФ . То, что
Эта цель достигается тем, что электростатический сепаратор для классификации измельченных сыпучих материалов, включающий корпус, вертикально установленные сетчатые электроды противоположной полярности, загрузочное приспособление и приемники продуктов, снабжен планками из диэлектрического материала, расположенными в межэлектродном пространстве,. причем планки установлены на гибких элементах.
Кроме того, планки имеют прямоугольное сечение.
Кроме того, планки имеют треугольное сечение.;;:

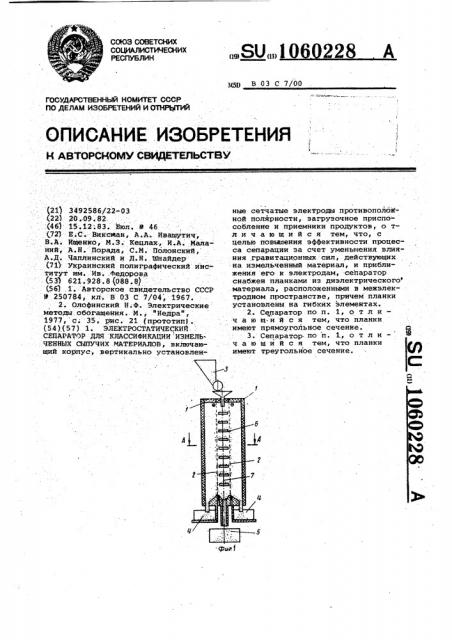

На фиг. 1 изображен электростатический сепаратор, разрез; на фиг. 2 и 3 — сечения планок.
Электростатический сепаратор содер.— ,жит корпус 1, вертикально установленные сетчатые электроды противоположной полярности 2, загрузочное приспособление 3, приемники продуктов 4 и 5-, диэлектрические планки 6, установленные на гибких элементах 7.
Для измельченных сыпучих материалов (шлифматериалов) с малым удельным сопротивлением (карбиды) диэлектрические планкн имеют трехугольную форму сечения с углом при основании
30 «< М,645 и шириной основания — (0,75-0,8) Н, где Н - расстояние между электродами. Количество планок, устанавливаемых в пространстве между электродами, зависит от требуемого качества сепарации и для данных материалов должно быть не менее 8 шт/п.м.
Для шлифматериалов с большим удельным сопротивлением (синтетические алмазы, электрокорунды диэлектрические планки выполняются с прямоугольным сечением: b =(0,750,8 ) Н и h = 3-5 мм. Количество планок не менее 20 шт/п.м) .
Установка планок на гибкой диэлектрической подвеске дополнительно интенсифицирует процесс сепарации эа счет вибрации их в электрическом поле.
Электростатический сепаратор работает следующим образом.
Загрузочным приспособлением 3 частицы сепарируемого материала плавной плоской струей свободно падают в пространство между сетчатыми электродами 2, встречаются на своем,пути с диэлектрическими планками 6, закрепленными на гибКих элементах 7, и приобретают достаточный длч переноса заряд.
Частицы материала, размер которых меньше размера сторон ячеек в свету сетчатых электродов 2, проходят через них и, попадая в полость корпуса 2, удаляются через нижние вы1060228
Составитель Е.Папкова редактор Н.Горват Техред И,Кузьма Корректор M. Иароши
Заказ 9908/б Тираж 580 Подписное
BHHHllH Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4. диэлектрические планки закреплены на гибких элементах; позволяет им свободно перемещаться в пространстве, как . бы вибрируя, что позволяет в свою очередь производить процесс сепарации многостадийно, тем самым улучшается качество сепарации.
Выполнение планок в сечении .прямоугольными или треугольными позволяет производить сапарацию различных материалов в одном и том же сепараторе.
Таким образом, предложенное уст5 ройство позволяет улучшить процесс сепарации, повысить качество сепарируемого порошкообразного материала.
