Реферат



ДЕФОРМИРУЮЩЕ-РЕЖУЩАЯ ПРОТЯЖКА по авт. св. 897425, о т л и ч аю щ а я с я тем, что, с целью повышения производительности, в протяжку введены пружины, левые и правые концы которых жестко соединены с втулкой и деформирующим элементом соответственно .

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУВЛИК

„„SU„„58 А

3(5g. В 23 9 43/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ я н ю

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 897425 (21) 3512687/25-08(22) 19 . 11.82 (46) 15.12.83. Вюл. Р 46 (72) В.В.Касьянов, E.Ä.Àíòèïîâ, Е.С.Высоковский и Л.И.Шорина (71) Ростовский-на-Дону научно-исследовательский институт технологии машиностроения (53) 621.919.2 (088.8) (56) 1. Авторское свидетельство СССР

Р 897425, кл. B 239 43/02, 1982 (прототип) . (54) (57) ДЕФОРМИРУЮЩЕ-РЕЖУЩАЯ ПР01 ЯЖКА по авт. св. 9 897425, о т л и ч аю ш а я с я тем, что, с целью повышения производительности, в протяжку введены пружины, левые и правые концы которых жестко соединены с втулкой и деформируюшим элементом соответственно.

1060358

Изобретение относится к металлообработке и может быть использовано при обработке деталей на протяжных станках.

Ilo основному авт. св. Р 897425 известна деформирующе-режущая протяжка, на корпусе которой размещен де" формирующий элемент с выступами на рабочей поверхности, оснащенный фиксатором, имеющим ряд Фиксированных положений в плоскости, нормальной оси протяжки fl) .

Однако в известном инструменте поворот деформирующего элемента относительно режущих зубьев осуществляется вручную. 15

Целью изобретения является повышение производительности.

Поставленная цель достигается тем, что в конструкцию деформирующе-режу-» щЕй протяжки, на корпусе которой ус- щ тановлены режущие зубья .и деформирующий элемент с выступами на рабочей поверхности, снабженной втулкой с радиальными отверстиями и подпружинен ными шариками, а на корпусе выполнены75 лунки, при этом втулка расположена между деформирующим элементом и корпусом, а подпружиненные шарикй уста- . новлены в радиальных отверстиях втулки и предназначены для взаимодействия3ц с лунками корпуса, введены пружины, левые и правые концы которых жестко соединены с втулкой и деформирукщим элементом соответственно.

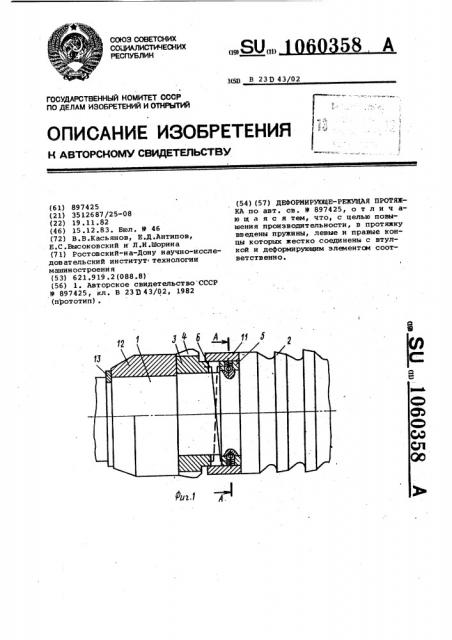

На фиг. 1 изображена предлагаемая

35 деформирующе-режущая протяжка, общий вид; на фиг. 2 — сечейие A-А на фиг. 1

Деформирующе-режущая протяжка состоит иэ корпуса 1 с режущими зубьями:

2, перед которыми установлен деформи 4О рующий элемент 3 с выступами 4. Деформирующий элемент 3 связан с втулкой

5 посредством пружин б; левые и правые концы которых жестко закреплены во втулке 5 и деформирующем элементе

3. Пружины 6 предназначены для обеспечения относительного поворота деформирующего элемента 3 и втулки 5.

В радиальных отверстиях 7 втулки

5 расположены пружины 8, шарики 9, ко- торые входят в лунки 10 корпуса.l °

Осево е перемещение деформирующего элемента ограничивается с одной сторо ны упорной втулкой 11, а с другойнаправляющей втулкой 12 и стопорным кольцом 13.

Работа предлагаемой протяжки осуществляется следующим образом.

При рабочем ходе протяжки первоначально в контакт с заготовкой всту-, пает деформирующий элемент 3 .и, входя в контакт с заготовкой, прекращает. свое движение. Протяжка, продолжая движение рабочего хода, сжимает пружины б, которые поворачивают втулку

5, устанавливая ее в следующее фиксированное положение. Поворот втулки

5 осуществляется тем, что деформирующий элемент 3, войдя в контакт с за:готовкой, теряет возможность вращения и возникающее при сжатии пружин б усилие вращения, обеспечивает рас.Фиксацию втулки 5 и поворот ее в следующее фиксированное положение. 3атем в торец деформирующего элемента .3 упирается упорная втулка ll и перемещает его в направлении рабочего . хода, осуществляя при этом процесс пластического деформирования.

Деформирующий элемент 3, сформировав пазы в обрабатываемом отверстии, выходит из,контакта с заготовкой и поворачивается под воздействием разжимающихся пружин 6..

Таким образом, в результате возможности обеспечения автоматического поворота деформирующего элемента относительно режущих зубьев повышается производительность работы предлагаемой протяжки.

1060358

Составитель И.Лихопой

Редактор М.Петрова Техред В Далекорей КорректорЛ.Патай

Заказ 9922/12 Тираж 1106 Подписное

ВНИИПИ Росударственнцго, комитета СССР по делам изобретений и открытий

113035, Москва,Ж 35, Раушская наб., д.4/5

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4
