Реферат



МАГНИТНОЕ ПЕРЕКЛЮЧАЕМОЕ УСТРОЙСТВО ДЛЯ крепления ферромагнитных деталей, выполненное в виде корпуса , состоящего из двух симметрично расположенных магнитопроводов и установленных между ними неперемагничиваемого и управляющего постоянных магнитов, отличающееся тем, что, с целью повышения надежноети крепления и сокращения времени переключения,, в устройство введена катушка управления, управляющий магнит размещен внутри катушки и закреплен на введенном в устройство дополнительном магнитопроводе, установленном с возможностью перемещения вдоль оси симметрии устройства от эксцентрикового механизма, « строенного в корпус . 0 о со со СП

(19) (И) СОЮЗ СОВЕТСНИХ

РЕСПУБЛИК

1(5п В 23 9 3/15

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

П0 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3404123/25-08

i(22) 09, 03 ° 82, (46) 15,12. 83. Вюл. 9 46 (72) В.К..Ткачев (71) Одесский проектно-конструкторский технологический институт

Научно-производственного объединения Спецтехоснастка (53) 621.9 048.406(088.8) (56) 1. Авторское свидетельство СССР

Р 243383 кл. 3 В 23 Я 3/15, 1968. (54)(57) МАГНИТНОЕ ПЕРЕКЛЮЧАЕМОЙ

УСТРОЙСТВО для крепления ферромагнитных деталей, выполненное в виде корпуса, состоящего из двух симметрично расположенных. магнитопроводов и уста новленных между ними неперемагничиваемого и управляющего постоянных магнитов, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности крепления и сокращения времени переключения, в устройство введена катушка управления, управляющкй магнит размещен внутри катушки и закреплен на введенном в устройство дополнительном магнитопроводе, установленном с возможностью перемещения вдоль оси симметрии устройства от эксцентрикового механизма, встроенного в корпус.

1060395 ки их на шлифовальных, сверлильных, фрезерных, строгальных и других стан- 5 ках.

10 устройстве система керамических маг- 25 нитов не может обеспечить магнитного

45

55

Изобретение относится к станкостроению и может быть использовано для закрепления деталей из ферромагнитных материалов в процессе обработИзвестно переключаемое устройство для крепления металлических деталей, состоящее из двух боковых магнито.проводов с вставленными между ними керамическими магнитами и поворотного блока, представляющего собой керамический магнит с прилегающими к его полюсам магнитопроводами, контакти рующими с поверхностью расточки tlj .

Однако при закреплении детали необходимо вращать блок, что ведет к потере времени при переключении, приложения усилий при включении устройств для закрепления мета;.лической детали, к быстрому износу трущихся деталей устройства при каждом закрепленни ферромагнитной детали.

Кроме того, установленная в этом потока, необходимого для надежного закрепления обрабатываемой ферромагнитной детали, Усилие притяжения такого устройства мало. Для увеличения усилий притяжения в этом устройстве необходимо увеличивать объем магнитов, что ведет к увеличению габаритов, веса устройства и к увеличению силы приложения для переключения устройства.

Целью изобретения является увеличение усилия закрепления обрабатываемой ферромагнитной детали, повышение производительности труда и увеличение срока службы устройства.

Указанная цель достигается тем, что в магнитное переключаемое устройство для крепления ферромагнитных деталей, выполненное в виде корпуса, состоящего из двух симметрично расположенных магнитопроводов и установленных между ними не перемагничиваемого и управляющего постоянных магнитов, введена катушка управления, управляющий магнит размещен внутри катушки и закреплен на введенном в устройство дополнительном магнитопроводе, установленном с воэможностью перемещения вдоль оси симметрии устройства от эксцентрикового механизма, встроенного в корпус.

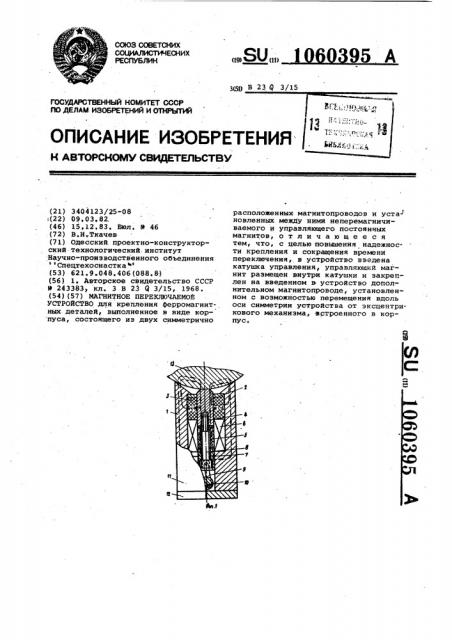

На фиг. 1 изображено устройство в положении включено, вид спереди; на Фиг. 2 - то же, в положении выключено . устройство состоит из двух магнитомягких боковых магнитопроводов 1, к которым прикреплены немагнитные прокладки 2 как направляющие и для защиты от повреждений неперемагничиваемых постоянных. магнитов 3 с боль15

60

1 шой коэрцитивной силой, которые в свою очередь прикреплены к боковым магнитопроводам, между которыми встав-, лен подвижный магнитопровод 4 иэ магнитомяккого железа, к которому при- креплен перемагничиваемый управляющий постоянный магнит 5 с малой козрцитивной силой, который окружает обмотка б .катушки управления, прикрепленная к боковым магнитопроводам и обеспечивающая перемагничивание по высоте постоянного магнита 5, перемещающегося относительно нее.

В основании перемагничиваемого постоянного магнита 5 дополнительно установлен подвижный магнитопровод 7, обеспечивающий замыкание магнитного потока между боковыми магнитопроводами 1 в основании устройства при своем перемещении.

Магнитопровод 4, перемагничиваемый постоянно магнит 5 и магнитопровод 7 скреплены болтом 8 в единый блок, который соединяется посредством рычага 9 с эксцентрической осью 10, шарнирно прикрепленной к двум боковым стенкам 11, а они жестко соединяют боковые магнитопроводы 1 по торцам и являются направляющими для подвижного магнитопровода 4.

Весь механизм крепится к основанию 12.

Деталь 13 укладывается на магнитопроводы 1 и 4, Устройство работает следующим образом.

Через эксцентрическую ось 10 и рычаг 9 устанавливают подвижный магнитопровод 4 в положение плотного прилегания цилиндрической ферромагнитной детали 13 к подвижнОму магнитопроводу 4 и боковым магнитопрово дам 1, Для .закрепления ферромагнитной цилиндрической детали 13 подают один импульс тока в обмотку б управления такого направления, чтобы перемагничиваемый постоянный магнит 5 был встречно намагничен относительно непереглагничиваемых постоянных магнитов 3. При этом их магнитные потоки суммируются в подвижном магнитопроводе 4 и замыкаются через деталь 13, затем, разветвляясь на два потока, проходят через боковые магнитопроводы 1, магнитопровод 7 и сходятся, образуя два замкнутым магнитных потока (Фиг, 1).

Для снятия ферромагнитной дета-ли 13 с устройства в обмотку управления подают один импульс тока такой полярности, чтобы перемагничиваемый постоянный магнит 5 был намагничен согласно неперемагничиваемым постоян. ным магнитам 3. При этом магнитный поток изменяет свое направление (фиг. 2) и замыкается внутри магнитной системы через неперемагничиваемые постоянные магниты 3, затем сле1060395

12

Составитель М. Климовская

Редактор М. Бандура Техред. М, тенер - - Корректор И, Муска

Эакаэ 9925/14 Тираж 760 Подписное

ВНИИПИ .Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35„ Раушская наб., д. 4/5

Филиал ППП Патент, r.Óæãîðoä, ул. Проектная, 4 дует в магнитопровод 4, через перемагничиваемый постоянный магнит 5 в магнитопровод 7 и через магнитопровод 1 замыкается в магните 3, минуя ферромагнитную деталь 13. Она легко отдЕляется от устройства. Включение и отключение устройства для закрепления. ферромагнитных деталей происходит за время Q» 0,3.3 с без физических усилий со стороны работающего.

Таким образом, наличие третьего полюсника обеспечивает надежное эакрепление деталей больших и малых диаметров при механической обработке.

Устранение трущихся деталей при включении и выключении устройства увеличивает срок службы устройства

6еэ ремонта, тем самым повышая его долговечность.

Применение магнитного переключающего устройства повышает производительность труда за счет сокращения вспомогательного времени, улучшает . использование оборудования как по времени, так и по мощности.
