Масса для изготовления абразивного инструмента
Иллюстрации
Показать всеРеферат
МАССА ДЛЯ ИЗГОТОВЛЕНИЯ АБРАЗИВНОГО ИНСТРУМЕНТА, содержащая абразив, органическое связуюшее, наполнитель и увлажнитель - поглотительное масло, о т личающаяся тем, что, с целью улучшения условий труда п}тем снижения токсичности газовыделений, увлажнитель массы дополнительно содержит хлорпарафий, при этом поглотительное масло и хлорпарафин взяты в соотношении 1:1 - 1:10.

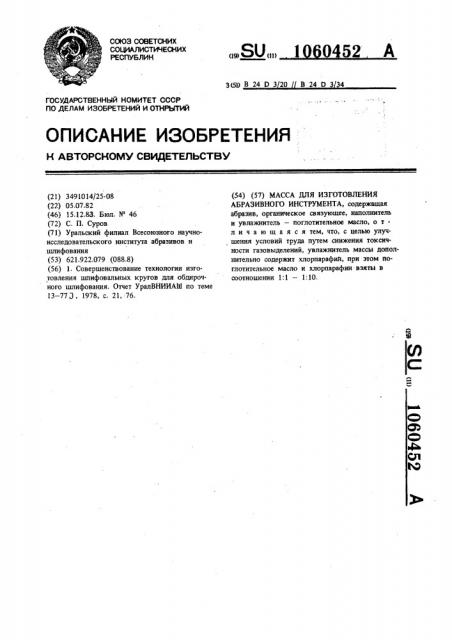

СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИН (19) (И) 3(50 В 24 D 3 20 В 24 0 4
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К ABTOPGKOMV СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3491014/25-08 (22) 05.07.82 (46) 15.12.83. Бюл. N4 46 (72) С. П. Суров (71) Уральский филиал Всесоюзного научноисследовательского института абразивов и шлифования (53) 621.922.079 (088.8) (56) 1. Совершенствование технологии изготовления шлифовальных кругов для обдирочного шлифования. Отчет УралВНИИАШ по теме
13 — 773, 1978, с. 21, 76. (54) (57) МАССА ДЛЯ ИЗГОТОВЛЕНИЯ
АБРАЗИВНОГО ИНСТРУМЕНТА, содержащая абразив, органическое связующее, наполнитель и увлажнитель — поглотительное масло, о тл и ч а ю щ а я с я тем, что, с целью улучшения условий труда путем снижения токсичности газовыделений, увлажнитель массы дополнительно содержит хлорпарафин, при этом поглотительное масло и хлорпарафин взяты в соотношении 1:1 — 1:10.
Содержание компонентов, вес, ч. по примерам
Компоненты
1 2 (соотношение 1:1) (соотношение 1:4
3, (соотношение 1:10
Нормальный электрокорунд 14А 40Н
400
400
400
Нормальный электрокорунд 14А 12Н
Фурфурол
Фенолформгльдегидная смола СФП вЂ” 0119А
60
К:риолит
Поглотительное масло
1,25
0,5
0,25
2,25
Хчорпаргфин
1,25
1 10
Изобретение относится к составам абразивных масс на органическом связующем для изготовления абразивного инструмента методом горячего прессования.
Известна абразивная масса для изготовления абразивного инструмента, содержащая абразив, органическое связующее, наполнитель и увлажнитель — поглотительное масло, представляющее собой продукт ректификации каменноугольной смолы (1) .
Однако в состав поглотительного масла, представляющего собой продукт ректификации каменноугольной смолы, входит 8 — 12% нафталина, что создает неблагоприятные условия труда при изготовлении и при эксплуатаб ции инструмента.
Цель изобретения — улучшение условий труда путем снижения токсичности газовыделений.
Ноставленная цель достигается тем, что в массе для изготовления абразивного инструмента, содержащей абразив; органическое связующее, наполнитель и увлажнитель — поглотительное масло, последний дополнительно содержит хлорпарафин, при этом поглотительиое масло и хлорпарафин взяты в соотношении 1:1 — 1:10.
Масса используется для изготовления кругов методом горячего прессования, Хлорпгрг1
Испытания эксплуатационных свойств кругов проводят.на стенде УрглВНИИАШ. Испытания проводят на кругах, изготовленных по рецептуре с увлгжнителем массы — поглоти60452 2 фин, введенный в массу, снижает горение органической части круга во время шлифования, тем самым уменьшает выделение токсичных веществ. Содержание хлорпарафина в смеси с поглотительным маслом меньше, чем 1:1 не дает технического эффекта, а содержание больше, чем 1:10 повышает вязкость, снижает текучесть, масса не смачивается.
Пример. В лопастную мешалку пода10 ют шлифовальный материал — смесь нормального электрокорунда 14А 40Н и 14А 12Н.
Смачивают зерно фурфуролом, перемешивают в течение 3 — 4 мин, затем засыпают комплексный наполнитель в мелкодисперсном. состоянии и порошкообразную фенолформальдегидную смолу марки СПФ вЂ” 0119А, перемешивают компоненты в течение 5 мин, смачивают смесь поглотительным маслом с хлорпгргфином и перемешивают еще в течение 5 мин. Из полу20 ченной смеси при 160+10 С, удельном давлении 300+50 кг/см прессуют опытные шлифовальные круги с выдержкой под прессом в течение 1 мин на 1 мм высоты крута, затем подвергают термической обработке в камерном
25 бгкелизгторе при 160 С в течение 8 — 10 ч.
Массу изготавливают по рецептуре, приведенной в табл. 1. Соотношение поглотительного масла и хлорпарафинг 1:1, 1:.4, 1:10.
Тгблица1 тельным маслом и по предлагаемой рецептуре, характеристики ПП 200 25 75.
55 Результаты испытаний приведены в сгбл. 2.
1060452
Таблица2
Время шлифования, мин онечный
Сьем кругом металла . г/мин
Износ крутаа, г/мин
Коэффициент шлифования диаметр р)ч;а> мм
Вид увлажнителя
Поглотительное масло 1:1
2,50
2,08
154
889
408
466
1,86
1,91
Поглотительное масло 1:4
2,30
150
2,02
452
913
Хлорпарафин 1: 10
2,35
150
979
437
2,24
Составитель Л. Сергеева
Редактор А. Химчук Техред И.Метелева Корректор М. Шароши
Заказ 9930/17 Тираж 795 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж вЂ” 35, Раушская наб., д.4/5
Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
Проводят анализ концентрации токсичных выделений из кругов при их изготовлении и эксплуатации. Пробы воздуха забирают непосредственно в рабочей зоне шлифовщика. Пробы берут на фенол, сернистый газ, пыль. Анализ показывает, что содержание в воздухе рабочей эоны шлифовщика «токсичных вклю-, чений находится в пределах санитарных корм и снижается по сравнению с известными решениями. . Иэ полученных данных следует, что применение в качестве увлажиителя смеси поглоти20 тельного масла и хлорнарафина снижает токсичность и дымообразоваиие при повышении эксплуатационных показателей и твердости
HR 10%.
