Реферат



ПРЕДЕЛЬНЫЙ КЛЮЧ по авт. св. № 637247, отличающийся, тем, что, с целью повышения надежности ключа, он снабжен охватывающим тарированную пружину тонкостенным элементом в виде трубы, один торец которой взаимодействует с корпусом, а другой посредством микрометрического винта - с рукояткой, при этом длина L тонкостенного элемента выбирается из следующего соотношении n + b+R-R, где d - диаметр проволоки тарированной пружины , мм; п - полное число витков тарированной пружины; b - толщина фланца толкателя, мм; R - наружный диаметр кулачкового диска , мм; RI - радиус до вершины вь1емки кулачкокого диска, мм, а минимальный зазор Am in в тарированной пружине между двумя витками выбирают из соотношения А. А, mm 1 где А с i9 зазор между вершиной выемки кулачкового диска и роликом, мм; (О количество зазоров в тарированной 1 пружине между витками.

СООЭ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

09) (11) 3(51) В 25 В 23 14

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H ABTOPCHOMY СВИДЕТЕЛЬСТВУ и п1 д n+ b+ R — Rq 4

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 637247 (21) 3483261/25 — 28 (22) 13. 08, 82 (46) 15.12.83. Бюл. N 46 (72) В. П. Тихонов и Г. П, Казанцев (53) 621.883 (088.8) (56) 1. Авторское свидетельство СССР И 637247 кл. В 25 В 23/14, 1977 (прототип). (54) (5/) ПРЕДЕЛЬНЫЙ КЛЮЧ по авт. св. йо 637247, отличающийся, тем, что, с целью повышения надежности ключа, он снабжен охватывающим тарированную пружину тонкостенным элементом в виде трубы, один торец которой взаимодействует с корпусом, а другой посредством микрометрического винта— с рукояткой, при этом длина L тонкостенного элемента выбирается из следующего соотношегде d — диаметр проволоки тарированной пружины, мм;

n — полное число витков тарированной- пружины;

Ь вЂ” толщина фланца толкателя, мм;

R — наружный диаметр кулачкового диска, мм;

Й1 — радиус до вершины выемки кулачко— кого диска, мм, а минимальный зазор Ьщ п в тарированной пружине между двумя витками выбирают из соотношения где Ь вЂ” зазор между вершиной выемки кулачковогО диска и роликом, мм; п1 — количество зазоров в тарированной пружине между витками.

40

Ь п 11 п1

5О

ВНИИПИ Заказ 9931/17

Тираж 1081 Подписное

Филиал ПЕ1П "Патент", r.

Ужгород, ул.Проектная,4

4 106045

Изобретение относится к машиностроению и может быть использовано во всех областях народного хозяйства при сборке машин и механизмов с заданным крутящим моментом.

По основному авт.св. Н 637247, известен предельный ключ, содержащий корпус, устаноленную в нем рабочую головку с кулачковым диском, рукоятку, в цилиндрической полости которой размещены тарированная пружина сжатия, толкатель с фланцем, фиксатор с роликом микрометрический винт !1).

Недостатком этого ключа является то, что при настройке его на максимальный крутящий момент сжимают тарированную пружину до полного соприкосновения витков, что приводит к поломке предельного ключа при выдавливании ролика из выемки кулачкового диска.

Цель изобретения — повышение надежности предельного ключа.

Поставленная цель достигается тем, что предельный ключ снабжен охватывающим тарированную пружину тонкостенным элементом в виде трубы, один торец которой взаимодействует с корпусом, а другой посредством микрометрического винта — с рукояткой, при этом длина L тонкостенного элемента выбирается из следующего соотношения

=d n+b+ R1, где с1 — диаметр проволоки тарированной пружины, мм;

n — полное число витков тарированной пружины, b — толщина фланца толкателя, мм;

A — наружный радиус кулачкового диска, мм;

R, — радиус до вершины выемки кулачкового диска, мм, а минимальный зазор Ьщ п в тарированной пружине между двумя витками выбирают из соотношения где Ь вЂ” зазор между вершиной выемки кулачкового диска и роликом, мм;

n> — количество зазоров в тарированной пружине между витками.

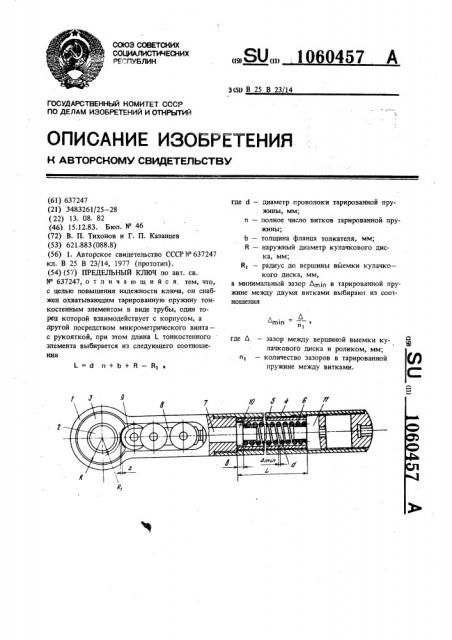

На чертеже схематически изображен предельный ключ с условно снятой крышкой и частнчным вырывом.

7 2

Предельный ключ содержит корпус 1, рабочую головку 2, в которой установлен поворотный кулачковый диск 3, рукоятку 4, стенный элемент 5 в виде трубы, охватывающей тарированную пружину 6, толкатель 7, фиксатор

8 с роликом 9. Фиксатор 8 роликом 9 взаимодействует с кулачковым диском 3. Ролик 9 фиксатора 8 установлен в кулачковом диске

3 с зазором Л.

Толкатель 7 выполнен с фланцем 10 на одном конце, а другой конец толкателя 7 жестко связан с фиксатором 8. Один торец тонкостенного элемента 5 взаимодействует с корпусом 1, а второй через микрометрический винт 11 — с рукояткой 4.

Величина крутящего момента на предельном ключе устанавливается усилием сжатия тарированной пружины 6, расположенной в полости тонкостенного элемента 5, путем деформации ее микрометрическим винтом 11, который сжимает тарированную пружину 6 и передвигает тонкостенный элемент 5, до тех пор,пока противоположный его конец не соприкоснется ,с корпусом 1, ограничивая дальнейшее сжатие тарированной пружины 6, взаимодействующей с фланцем 10 толкателя 7, что соответствует максимальному усилию тарированной пружины 6, При вращении рукоятки 4 относительно кулачкового диска 3, фиксатор 8 с роликом 9 через толкатель 7 с фланцем 10, преодолевая усилие тарированной пружины 6, ролик 9 выталкивается из выемки кулачкового диска 3, что соответствует достижению заданного крутя пего момента на предельном ключе.

При дальнейшем вращении рукоятки 4 относительно кулачкового диска 3, ролик 9 обкатывается по периферии кулачкового диска 3 и западает в его выемку, возвращая в исходное положение толкатель 7 с фланцем 10 и ролик

9 с фиксатором 8.

Использование тонкостенного элемента 5, выполненного в виде трубы, выгодно отличает предлагаемый предельный ключ от прототипа, так как исключено сжатие тарированной пружины 6 до полного соприкосновения витков и обеспечивает выход ролика 9 из впадины кулачкового диска 3 при максимально заданном усилии сжатия тарированной пружины 6, в результате чего повышается надежность предельного ключа, т. е. увеличивается срок пригодности предельного ключа.
