Реферат



1. ВАКУУМНАЯ ДЕАЭРАТОРНАЯ УСТАНОВКА, содержащая последовательно включенные по деаэрируемой воде водоструйный эжектор с камерой смешения активного и пассивного потоков, бак-газоотделитель, насос, подогреватель , сопло перегретой воды, подключенное к аертякальному цилиндрическому деаэратору, сообщенному по выпару с камерой смешения эжектора. отличают а яся тем, что, с целью снижения металлоемкости и. габаритов, камера смешения эжектора размещена в верхней части деаэратора, сопло перегретой воды подключено к деаэратору тангенциально в месте размещения камеры смешения, причем выходная часть сопла перегретой воды выполнена расширякяцейся с горизонтальной верхней граничной плоскостью . 2, Установка по п. 1, о т л ичающаяс я тем, что высота в щели сопла на входе в деаэратор, угол о{ между осью сопла и горизонталью и диаметр D деаэратора связаны уравнением «,

- СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК..Яу„„ябя7 А

3(58 02 F 1 20 ° Г 22 0 1 50

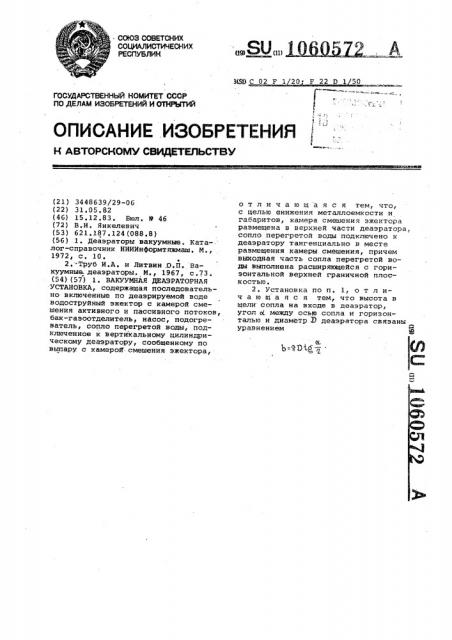

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ и лд

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3448639/29-06 (22) 31.05.82 (46) 15 ° 12.83. Бюл. Р 46 (72) В.И. Янкелевич (53) 621.187.124(088.8) (56) 1. Деаэраторы вакуумные. Ката-. лог-справочник НИИИнформтяжмаш. М., 1972, с. 10, 2."Труб И.A. и Литвин О.П. Вакуумные.деаэраторы. М., 1967, с.73 ° (54)(57) 1. ВАКУУМНАЯ ДЕАЗРАТОРНАЯ

УСТАНОВКА, содержащая последовательно включенные по деаэрируемой воде водоструйный эжектор с камерой смешения активного и пассивного потоков, бак-гаэоотделитель, насос, подогреватель, сопло перегретой воды, подключенное к вертикальному цилиндрическому деаэратору, сообщенному по выпару с камерой смешения эжектора, отличающаяся тем, что, с целью снижения металлоемкости и габаритов, камера смешения эжектора размещена в верхней части деаэратора, сопло перегретой воды подключено к деаэратору тангенциально и месте размещения камеры смешения, причем выходная часть сопла перегретой воды выполнена расширяющейся с горизонтальной верхней граничной плоскостью

2. Установка по п. 1, о т л ичающаяс я тем, чтовысотав щели сопла на входе в деаэратор, угол о(. между осью сопла и горизонталью и диаметр Э деаэратора связаны уравнением

1060572

Изобретение относится к устройствам подготовки воды для систем теплоснабжения и горячего водоснабжения, главным образом н промиаленных и отопительных котельных и центральных тепловы>: пунктах тепловых сетей. 5

Известна вакуумная деазраторная установка, содержащая нодоструйный эжектор со струеобразующим наседком, перфорированной камерой смешения и диффуэором, а также бак-газоотделитель, насос и охладитель выпара jl), Вода н кснтуре нагревается за счет тепла ныпара, значительная часть которого не улавливается в охладите . лях выпара к для поддержания эффективной работы вакуумной системы часть воды из контура приходится сбрасынать и заменять свежей холодной водой, что приводит к потерям тепла и воды"., а также усложнению эксплуатации.

Известна вакуумная деаэраторная установка, содержащая последовательно включенные по деаэрируемой воде водоструйный эжектор с камерой смешения активного и пассиннога потоков,2 бак-газоотделитель, насос, подогреватель, сопло перегретой воды, подключенное к вертикальному цилиндрическому деаэратору, сообщенному по выпару с камерой смешения зжекто- ЗО ра (2) .

Недостатком устройства являются большие габариты струйных колонок, что р в аппарате к неопранданному услсжнению конструкции и по- 35 вишенной металлоемкости.

Цель изобретения — снижение металлоемкости и габаритов установки.

Поставленная цель достигается тем, что н вакуумной деаэраторной установке, содержащей последовательно включенные по деаэркруемой воде водоструйный эжектор с камерой смешения активного и пассивного потоков, бак-газоотделктель, насос, подогреватель, coru::о перегретой воды, подключенное к вертикальному цилиндрическому деа=-ратору,.сообщенному по выпару с камерой смешения эжектора, камера смешения эжектора размещена в верхней части деазратора, сопло 50 перегретой воды подключено к деаэратору тангенциально н месте размещения камеры смешения, причем выходная часть сопла перегретой воды выполнена расширяющейся с горизонталь- 5 ной верхней граничной плоскостью.

При этом,, высота щели сопла на входе в деаэратор, угол 4 между осью сопла и горизонталью и диаметр деаэратора связаны уравнением 60

Q = «gtg —, При этом условии достигается равномерное заполнение внутренней поверхности трубы — сепаратора стекающей вниз по винтовой линии пленкой воды.

На фиг.1 приведена схема вакуумной деаэраторной установки; на фиг.2 — разрез нертикального цилиндрического деазратора.

Вакуумная деаэраторная установка содержит последовательно включенные по деаэрируемой воде водоструйный эжектор 1 с камерой 2 смешения активного и пассивного потоков, бакгазоотделктель 3, насос 4, подогреватель 5, сопло б перегретой воды, подключенное к вертикальному цилиндрическому деаэратору 7, сообщенному по ныпару с камерой 2 смешения эжектора 1. Камера 2 смешенкя размещена в верхней части деаэратора 7,, сопло б перегретой воды подклкчена к деаэратору 7 в месте размещения камеры

2 смешения, причем ныходная часть сопла б перегретой воды выполнена расширяющейся с горизонтальной верхней граничной плоскостью 8.

Высота щели сопла б на входе в деаэратор /, угол между осью сопла б и горизонталню и диаметр деаэратора 7 связаны уравнением

Ф

- 6 г где Ь вЂ” высота щелк сопла на входе в деазратор;

U — диаметр деаэратора; с6- угол между осью сопла и гори зонт алью, Установка также содержит патрубок 9 подвода сырой воды, бак 10 сбора и насос 11 откачки деаэрированной воды.

Установка работает следующим образом.

Сырая вода через патрубок 9 подается в зжектор 1 и создает в его камере 2 смешения кеобходимый вакуум.

Перегретая в подогревателе 5 вода, имеющая температуру выше, чем температура насыщения при давлении (вакууме) в верхнем деаэраторе 7, поступает в сопло б. Здесь происходит нскипание воды и выделение иэ нее вместе с паром растворенных газов.

Из сопла 6 парогазовоздушная смесь поступает тангенциально (по касательной) внутрь деаэратора 7, и возникающая за счет,тангенциального ввода центробежная сила отбрасывает воду ка стенки, а более легкая парогазовая смесй собирается в центре деаэратора 7 и отсасывается в камеру 2 смешения зжектора 1. Попавший в камеру 2 смешения пар конденсируется в холодной воде и нагревает ее, и вода с эахваченнымк ею газами идет в бак-гаэоотделитель Э, где иэ воды выделяютсж неконденсирующиеся гази, отводимые в атмосферу. Вода

10G0572 бака-газоотделителя 3 насосом 4 IIo дается в подогреватель 5, где нагревается до заданной температуры и поступает на деаэрацию в сопло 6.

Деаэрированная вода сливается в бак 10 сбора, откуда насосом 11 подаЕтся потребителю.

Раэмецение рабочей камеры 2 смешения эжектсра 1 внутри верхней части деаэратора 7 и использование последней в качестве центробежного сепаратора обеспечивают чисто радиальное движение отсасываемой парогазовой фазы в пределах камеры 2 смешения эжектора 1, что исключает необходимость увеличения проходного сечения (т.е. кольцевого канала между камерой 2 и деазратором 7 для прохода парогазовой фазы в аксиальном направлении. Кроме того, сводится к минимуму обратное поглощениe rазов водой, которое могло бы иметь место при аксиальном движении газов вдоль пленки.

Ъ

10 Предложенное техническое решение позволит снизить металлоемкость и габариты вакуумной деаэраторной установки.
