КРЕПЛЕНИЕ ОТКОСОВ КАМЕННОНАБРОСНЫХ ГИДРОТЕХНИЧЕСКИХ СООРУЖЕНИЙ, включающее бетонные элементы , усталовленные на откосе, и заанкеренйые в тело сооружения, отличающееся тем, что, с целью уменьшения материалоемкости крепления, бетонные элементы выполнены в виде четырехгранных пирамид, вершины которых Направлены в тело сооружения , а основания размешены на откосе На расстоянии 1,5-2 величины среднего размера камня наброски.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК з15д Е 02 В 7/06; Е 02 В 3/12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ(СВИДЕТЕЛЬСТВУ,(21) 3484899 29-15 (22) 08.06.82 (46) 15.12.83. Бюл. № 46 (72) Н. Д. Ключарев (53) 627.824.3.624. 137.5 (088.8) фиг.1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР по делАм изОБРетений и ОткРытий (56) 1; Проектирование и строительство боль ших плотин. Под ред. А. А. Борового.

Вып. 3, М., «Энергоиздат», 1981, рис. 16, .с. 30.

2. Авторское свидетельство СССР № 666239, кл. E 02 В 7/06, 1972.

„„SU„„1060749 A (54) (57) КРЕПЛЕНИЕ ОТКОСОВ КАМЕННОНАБРОСНЫХ ГИДРОТЕХНИЧЕСКИХ

СООРУЖЕНИЙ, включающее бетонные элементы, установленные на откосе, и зааикеренные в: тело сооружения, отличающееся тем, что, с целью уменьшения материалоемкости крепления, бетонные элементы выполнены в виде четырехгранных пирамид, вершины которых направлены в тело сооружения, а основания размещены на откосе на расстоянии 1,5 — 2 величины среднего размера камня наброски.

CO

1060749

Изобретение относится к строительству и может быть использовано для крепления откосов гидротехнических сооружений, выполненных из каменной наброски.

Известно крепление откосов гидротехнических сооружений, включающее мозаич- 5 ные плиты покрытия, заанкерные в тело сооружения (1) .

Наиболее близким к предлагаемому является крепление откосов каменнонабросных гидротехнических сооружений вклю1

10 чающее бетонные элементы, установленные на откосе и заанкерные в тело сооружения (2).

Недостатком известных конструкций является большая материалоемкость крепления, связанная с необходимостью выполнения сплошного покрытия.

Цель изобретения — уменьшение материалоемкости крепления откосов набросных гидротехнических сооружейий.

Поставленная цель достигается тем, что в креплении откосов каменнонабросных гид- 20 ротехнических сооружений бетонные элементы выполнены в виде четырехгранных пирамид, вершины которых направлены в тело сооружения, а основания размещены на откосе на расстоянии 1,5 — 2 величины ,среднего размера камня наброски.

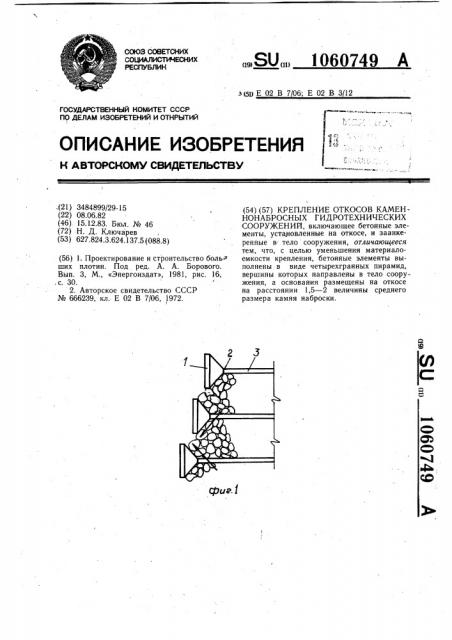

На фиг. 1 показан фрагмент взаимного расположения элементов на откосе сооружения; на фиг. 2 — гидротехническое сооружение, поперечное сечение.

Крепление откосов каменнонабросных гидротехнических сооружений включает железобетонный элемент 1, выполненный в виде четырехгранной пирамиды, вершина

2 которой обращена внутрь тела сооружения, причем анкерное устройство 3 закреплено к вершине 2 пирамиды. Зазоры по вертикали и по горизонтали между основа2 ниями элементов 1 составляют 1,5 — 2,0 величины среднего размера камня наброски.

Крепление работает следующим образом.

Каменная наброска в теле гидротехнического сооружения, создавая горизонтальйый распор, оказывает давление на пирамидаль ный элемент 1, при этом камни наброски скользят по граняМ пирамидальных элементов 1 в направлениях, как показано стрелками на фиг. 1. Поскольку направления скольжения камня по граням смежных элементов взаимно пересекаются, происходит заклинивание камня и обеспечивается

его устойчивое положение при наличии зазоров между смежными элементами 1, превышающих размер камня в 1,5 — 2,0 раза.

Такое расстояние между элементами является оптимальным. Так, при увеличении расстояния свыше 2-х величин средних диаметров камня наброски до образования свода, у промежутках между элементами произойдет высыпание значительного объема камня, а при уменьшении этого расстояния до величины, меньшей 1,5 размеров средних диаметров камня, увеличивается количество бетонных элементов и осложняется производство р4,бот.

В связи с тем, что бетонные элементы, крепящие откос, укладываются с зазорами между собой, обеспечивая экономное расходование сборного бетона, при невысоком требовании к точности укладки бетонных элементов, это не вызывает усложнения производства работ.

Применение изобре =ния позволяет существенно увеличить крутизну откосов гидротехнических сооружений (практически до вертикали) и значительно уменьшить материалоемкость крепления.
