Кантователь для потолочной панели
Иллюстрации
Реферат
КАНТОВАТЕЛЬ ДЛЯ ПОТОЛОЧНОЙ ПАНЕЛИ, по авт. св. № 377498, отличающийся тем, что, с целью обеспечения сохранности панели при кантовании, ограничительные упоры снабжены противовесами , выполнены с опорной площадкой для панели и установлены с возможностью поворота в вертикальной плоскости. а о с ffJus.i
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (д1) Е 04 G 21/14; В 28 В 7)08
ОПИСАНИЕ ИЗОБРЕТЕНИЯ, "
К ASTOPCHOMY СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 377498 (21) 3431737/29-33 (22) 23.04.82 (46) 15.12.83. Бюл. № 46 (72) В. И. Ларькин (71) Прикаспийское управление строительства (53) 69.057.3 (088.8) (56) 1. Авторское свидетельство СССР № 377498, кл. Н 04 G 21/14, 1974.
„„SU„„1060784 A (54) (57) КАНТОВАТЕЛЬ ДЛЯ ПОТОЛОЧНОЙ ПАНЕЛИ, по авт. св. № 377498, отличающийся тем, что, с целью обеспечения сохранности панели при кантова ни и, ограничительные упоры снабжены противовесами, выполнены с опорной плошадкой для панели и установлены с возможностью поворота в вертикальной плоскости.
1060784
Изобретение относится к строительству зданий и сооружений и предназначено для использования на строительных объектах и площадках.
По основному авт. св. № 377498 известен кантователь для потолочной панели, содержащий поворотную каркасную раму, шарнирно соединенную с опорной рамой.
При этом шарнир соединения поворотной каркасной рамы с опорной рамой выполнен разъемным и делит каркасную раму на отрезки разной длины, на конце меньшего из которых установлены ограничительные упоры (11.
Недостатком известного кантователя является, то, что при установке потолочной панели на ограничительные упоры и ее укладке на поворотную каркасную раму, нижняя опорная часть панели откалывается и потолочная панель подлежит после ее монтажа доработке.
Цель изобретения — обеспечение сохранности панели при кантовании.
Поставленная цель достигается тем, что, в кантователе для потолочной панели, содержащем поворотную каркасную раму, шарнирно соединенную с опорной рамой, шарнир соединения поворотной каркасной рамы с опорной рамой выполнен разъемным и делит каркасную раму на отрезки разной длины, на конце меньшего из которых установлены ограничительные упоры, последние снабжены противовесами, выполнены с опорной площадкой для панели и установлены с возможностью поворота в вертикальной плоскости.

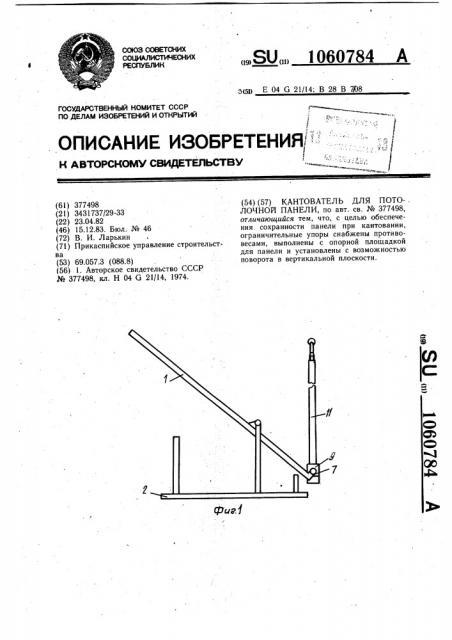

На фиг. 1 изображен предлагаемый кантователь для потолочной панели при установке панели на упоры каркасной рамы; на фиг. 2 — то же, стадия временной фиксации с закреплением в рабочем положении.
Кантователь для потолочной панели содержит поворотную каркасную раму 1, соединенную с опорной рамой 2, имеющей стойки 3 — 5, при помощи шарнира 6. Пос2 ледний выполнен разъемнь1м и делит каркасную раму на отрезки разной длины. На конце меньшего отрезка установлены с возможностью поворота в вертикальной плоскости ограничительные упоры 7, соединенные с каркасной рамой 1 при помощи шарнира 8. Упоры 7 в верхней части имеют опорную площадку 9, а в нижней части снабжены противовесами 10, которые автоматически устанавливают опорную площадку 9 ограничительных упоров 7 в верхнее (горизонтальное) положение и служат для перевода каркасной рамы 1 в наклонное положение перед установкой потолочной панели.
Кантователь работает следующим об15 разом.
Потолочную панель грузоподъемным механизмом (не показан) поднимают и в вертикальном положении устанавливают на упоры 7. При дальнейшем опускании панель укладывается на каркасную раму 1, при этом упоры 7 поворачиваются вокруг шарнира 8. После укладки панели на раму 1 она поворачивается вокруг шарнира 6, принимая горизонтальное положение. Затем посредством захватов-фиксаторов 11, устанав2S ливаемых на панели и навешиваемых на крюки тросо-блочной системы 12, панель в горизонтальном положении поднимается и укладывается на строящееся здание. Каркасная рама 1 под действием противовеса 10 возвращается в наклонное положение, а опорная площадка 9 ограничительных упоров 7 принимает верхнее (горизонтальное) положение.
Использование изобретения позволяет повысить качество производимых работ за счет установки ограничительных упоров с возможностью поворота в вертикальной плоскости и снабжения их противовесами, так как предотвращает откалывание нижней опорной части потолочной панели при ее кантовании в кантователе, вследствие чего
40 отпадает необходимость в доработке панели после ее монтажа.
