Центробежный насос
Иллюстрации
Реферат
ЦЕНТРОБЕЖНЫЙ НАСОС, содержащий корпус с нагнетательным патрубком , установленное в корпусе рабочее колесо с ведущим диском, образующим с корпусом пазуху и снабженным с наружной стороны радиальными лопатками, и концевое сальниковое уплотнение вала, отличающийся тем, что, с целью уменьшения протечек жидкости через уплотнение, насос снабжен Lобразным приемником жидкости. Гильзой и ступенчатой втулкой с двумя горизонтальными и двумя вертикальными участками, расположенными на разных радиусах, при этом втулка размещена в пазухе с образованием полости для размещения вертикального участка приемника жидкости и вертикальным участком большего радиуса закреплена на ведущем диске, а на вертикальном участке меньшего радиуса втулка имеет радиальные лопатки, гильза установлена перед концевым уплотнением с возможностью перемещения относительно корпуса и с образованием с горизонтальным участком а приемника жидкости кольцевой камеры, сообщенной отверстием,выполненным в корпусе с нагнетательным патрубком и с пазухойканалами , выполненными в приемнике жид
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
„„SU„„1060810
g(s1) Г 04 Р !/tX); F 04. D 29/10
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
" 1., ««««
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ
К АВТОРСКОМУ СВИДЕТЕЛЬС ВУ (2l) 3495362 25-06 (22) 27.89.82. (46) 15.12.83. Бюл. № 46 (72) Л. С. Пронина и П. И. Юрин (71) Всесоюзный научно -исследовательский, и проектно-конструкторский институт доба -, чи угля гидравлическим способом мВнии- .. гидроуголь» (53) 621.67f (088.8) (56) 1.Степайов А. И, Центробежные и осевые насосы,. М., Машгиз, 1960, с. 388, фиг. 17.5.
2.Животовский Л. С., Смойловская Л. А..
Лопастные насосы. для абразивных гидросмесей, М., «Машиностроение»,1978, с. 160.(54) (57) ЦЕНТРОБЕЖНЫИ НАСОС, содержащий корпус, с нагнетательным патрубком, установленное в корпусе рабочее колесо с ведущим диском, образующим с. корпусом пазуху и. снабженным с наружной стороны радиальными лопатками, и концевое сальниковое уплотнение вала, отличающийся тем, что, с целью уменьшения протечек жидкости через уплотнение, насос снабжен 1.образным приемником жидкости, гильзой и ступенчатой втулкой с двумя горизонтальными н двумя вертикальными участками, расположенными на разных радиусах, при этом втулка размещена в пазухе с образованием полости для размещения вертикального участка приемника жидкости и вертикальным участком большего радиуса закреплена на ведущем диске, а на вертикальном участке меньшего радиуса втулка имеет радиальные лопатки, гильза установлена перед концевым уплотнением с возможностью перемещения относительно корпуса и с образованием с горизонтальным участком приемника жидкости кольцевой камеры, сооб- щенной отверстием, выполненным в корпусе с нагнетательным натрубком и с пазухойканалами, выполненными в приемнике жидкости.
1060810
Изобретение относится к насосостроению и касается усовершенствования центробежных насосов.
Известен центробежный насос, содержаший корпус с нагнетательным патрубком, установленное в корпусе рабочее колесо с ведущим диском, образующим с корпусом пазуху, и концевое сальниковое уплотнение вала 1).
Недостатками известного насоса являются большие протечки жидкости через концевое сальниковое уплотнение, что приводит к снижению ресурса работы уплотнения при работе на агрессивных, высокотемпературных и абразивных жидкостях.
Наиболее близким к изобретению по технической сущности является центробежный насос, содержащий корпус с нагнетательным патрубком, установленное в корпусе рабочее колесо с ведущим диском, образующим с корпусом пазуху и снабженным с наружной стороны радиальными лопатками. и концевое сальниковое уплотнение вала !2).
Однако известному насосу присущи большие протечки жидкости через уплотнение.
Цель изобретения — уменьшение протечек жидкости через уплотнение.
Поставленная цель. достигается тем,что центробежный насос, содержащий корпус с нагнетательным патрубком, установленное в корпусе рабочее колесо с ведущим диском, образуюшим с корпусом пазуху и снабженным с наружной стороны. радиальными ло- патками, и концевое сальниковое уплотнение вала, снабжен 1-образным приемником жидкости, гильзой и ступенчатой втулкой с двумя горизонтальными и двумя вертикальными участками, расположенными на разных радиусах, при этом втулка рамешена в пазухе с образованием полости для размешения вертикального участка приемника жидкости и вертикальным участком большего радиуса закреплена на ведушем диске, а на вертикальном участке меньшего радиуса втулка имеет радиальные лопатки, гильза установлена перед концевйм уплотнением с возмож. ностью перемещения относительно корпуса и с образованием с горизонтальным участком приемника жидкости кольцевой камеры, сообщенной отверстием, выполненным в корпусе, с нагнетательным патрубком и с пазухой-каналами, выполненными в приемнике жидкости.

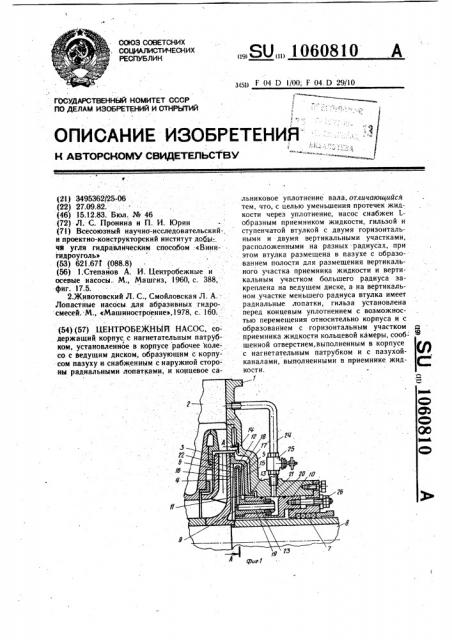

На фиг. изображен центробежный насос; на фиг. 2 — сечение Л-А на фиг. l.
Центробежный насос содержит корпус 1 с нагнетательным патрубком 2, установленное в корпусе I рабочее колесо 3 с ведущим диском 4,образуюшим с корпусом I пазуху 5 и снабженнь1м с наружной стороны радиальными лопатками 6, и концевое сальниковое уплотнение 7 вала 8.
Насос снабжен L-образным приемником
9 жидкости, гильзой 10 и ступенчатой втулk0H 11 с двумя горизонтальными и двумя вертикальными участками 12 — 15, располрженными на разных радиусах, при этом втул ка 11 размещена в пазухе 5 с образованием полости 16 для размещения вертикального участка 17 приемника 9 жидкости и вертикальным участком 14 большего радиуса и закреплена на ведущем диске 4, на верти)о кальном участке 15 меньшего радиуса втулка 11 имеет радиальные лопатки 18. Гильза 10 установлена перед концевым уплотнением 7 с возможностью перемещения относительно корпуса 1 и с образованием с горизонтальным участком 19 приемника 9 жид15 кости кольцевой камеры 20, сообщенной отверстием 21, выполненным в „к9рпусе 1, с нагнетательным патрубком 2, и с пазухой
5 — каналами 22 и 23, выполненными в приемнике 9 жидкости. Отверстие 21 сообщено о с нагнетательным патрубком 2 трубкой 24 с вентилем 25. Гильза IO крепится посредством шпилек 26.
Центробежный насос работает следующим образом.
Рабочее колесо 3 нагнетает жидкость в патрубок 2. Часть жидкости под высоким давлением попадает в пазуху 5. Из пазухи 5 жидкость попадает в полость 16, образованную ведущим диском 4 и ступенчатой втулкой 1. Под действием радиальных лопаток 6 и 18, расположенных на ведущем диске 4 и втулке l I, жидкость отбрасывается к периферии полости 16,откуда отбирается приемником 9 и по его каналам 22 и
23 подается в кольцевую камеру 20, Из камеры 20 через отверстие 21 и трубку 24 с
35 вентилем 25 жидкость перепускается в нагнетательный патрубок 2.Возможность перепуска жидкости в нагнетательный патрубок
2 обеспечивается за счет дополнительного напора, развиваемого радиальными лопат; ками 6 и 18.В результате давление в коль40 цевой камере 20 больше. чем в нагнетательном патрубке 2.Таким образом, значительно уменьшается давление перед сальниковым уплотнением 7. Вентиль 25 служит для регулирования давления перед сальниковым
45 уплотнением 7 за счет регулирования количества перепускаемой жидкости. Шпильки
26 предотвращают радиальный поворот гильзы 10 с закрепленным на ней приемником 9 и позволяют регулировать их осевое положение относительно рабочего колеса 3.
Таким образом, предлагаемое устройство позволяет значительно снизить давление жидкости перед концевым сальниковым уплотнением и, как следствие, уменьшить протечки жидкости через уплотнение, увеличить его ресурс и надеж ность центробежного асоса.
1060810 фиг.2
